Предупреждение
Допустимое давление для холодного запуска составляет максимум 7 бар для кратковременной работы.
ДАВЛЕНИЕ ТОПЛИВА:
-
Min.
2.2 psi (0.15 бар)
Max.
5.8 psi (0.40 бар)
СМАЗОЧНЫЕ МАТЕРИАЛЫ
ВЯЗКОСТЬ

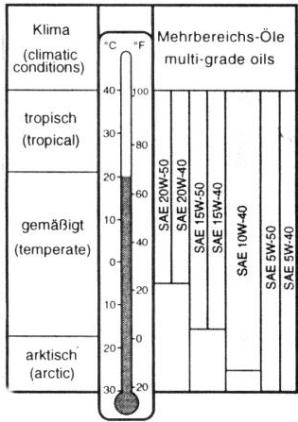

Коэффициент вязкости масла определяется следующей таблицей:
Предупреждение
Использование Авиационного Сорта Масла с или без присадок не допускается
И здание 2-е, - Поправка 0, 2 марта2010 2-5
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 2 Ограничения |
СОЖ
Тип и технические характеристики СОЖ даны в «Пользовательском Руководстве Rotax» и его соответствующих документах.
ВОЗДУШНЫЙ ВИНТ
ПРОИЗВОДИТЕЛЬ: Hoffmann Propeller GmbH
МОДЕЛЬ: HO17GHM A 174 177 C
ТИП ВОЗДУШНОГО ВИНТА: Деревянный двухлопастной с фиксированным шагом
ДИАМЕТР: 1740 мм (уменьшение не допускается)
И здание 2-е, - Поправка 0, 2 марта2010 2-6
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 2 Ограничения |
ПРИБОРНЫЕ ОБОЗНАЧЕНИЯ СИЛОВОЙ УСТАНОВКИ
Приборные обозначения силовой установки и значение их цветовых маркировок показаны далее:
ПРИБОР |
КРАСНАЯ ЛИНИЯ Минимальное ограничение |
ЗЕЛЕНАЯ ДУГА Нормальный рабочий |
ЖЕЛТАЯ ДУГА Предупреждение |
КРАСНАЯ ЛИНИЯ Максимальное ограничение |
|
Тахометр пропеллера |
Об/мин |
--- |
580-2265 |
2265 – 2388 |
2388 |
Температура масла |
°C |
50 |
90-110 |
50 – 90 110 – 130 |
130 |
Температура головок цилиндра |
°C |
--- |
0-135 |
--- |
135 |
Давление масла |
Бар |
0.8 |
2-5 |
0.8 – 2 5 -7(1) |
7 |
Давление топлива |
Psi |
2.2 |
2.2-5.8 |
--- |
5.8 |
Кол-во топлива |
литры |
---(2) |
--- |
--- |
--- |
ДРУГИЕ ПРИБОРНЫЕ МАРКИРОВКИ
ПРИБОР |
КРАСНАЯ ЛИНИЯ Минимальное ограничение |
ЗЕЛЕНАЯ ДУГА Нормальный рабочий |
ЖЕЛТАЯ ДУГА Предупреждение |
КРАСНАЯ ЛИНИЯ Максимальное ограничение |
Вольтметр |
10 Вольт |
12-14 Вольт |
---- |
---- |
Вакуумметр |
4.0 in. Hg |
4.5 – 5.5 in. Hg |
---- |
---- |
1 Допустимое давление при холодном запуске составляет 7 бар максимум для кратковременной работы.
2
Количество резервного топлива для
каждого бака – 0.5 л
И здание 2-е, - Поправка 0, 2 марта2010 2-7
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 2 Ограничения |
ВЕСОВЫЕ КОЭФФИЦИЕНТЫ
|
580 кг MTOW |
600 кг MTOW |
Максимальная взлетная масса: |
580 кг |
600 кг |
Максимальная посадочная масса: |
580 кг |
600 кг |
Максимальная масса без топлива: |
580 кг |
600 кг |
Максимальная масса багажа (2.26 м сзади от данной величины) |
20 кг |
20 кг |
ДИАПАЗОН ЦЕНТРА ТЯЖЕСТИ
Заданная точка |
Опорный фланец пропеллера без распорки |
