Предупреждение
Е
ПЕРЕКЛЮЧАТЕЛЬ
ГЕНЕРАТОРА
СТАРТЕР
РЕЛЕ СТАРТЕРА
ЗАЩИТНОЕ ОГРАЖДЕНИЕ
СИСТЕМЫ ЗАЖИГАНИЯ
ЗАЖИГАНИЕ И СТАРТЕР
РОЗЕТКА
ДЛЯ ВНЕШНЕГО ИСТОЧНИКА ПИТАНИЯ
РЕЛЕ АККУМУЛЯТОРА
АМПЕРМЕТР
ВЫКЛЮЮЧАТЕЛЬ 25А
ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ
50А
ГЕНЕРАТОР ПЕРЕМЕННОГО
ТОКА
РЕЛЕ ПЕРЕНАПРЯЖЕНИЯ
ВОЛЬТМЕТР
АККУМУЛЯТОР
ГЛАВНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
ЛАМПОЧКА ГЕНЕРАТОРА
СТАБИЛИЗАТОР-ВЫПРЯМИТЕЛЬ
ДАТЧИК
ПЕРЕНАПРЯЖЕНИЯ
ТОПЛИВНЫЙ НАСОС
ТРИММЕР
ЗАКРЫЛКИ
ПОСАДОЧНЫЕ ФАРЫ
СТРОБИРУЮЩИЙ
СИГНАЛ
НАВИГАЦИОННЫЙ
СИГНАЛ
ДАТЧИК УГЛОВ АТАКИ
РЕТРАНСЛЯТОР
ДОСТУПНО
ПРИБОРЫ
ЭЛЕКТРИЧЕСКАЯ
ШИНА

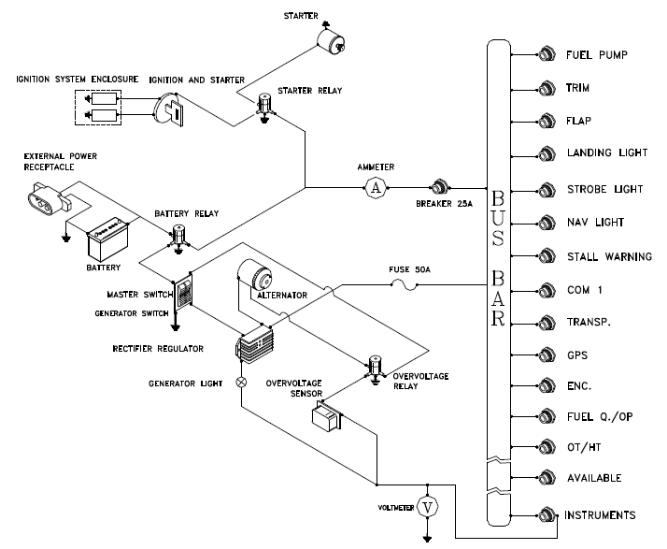

Рис. 7-4. СХЕМАТИЧЕСКОЕ УСТРОЙСТВО ЭЛЕКТРИЧЕСКОЙ СИСТЕМЫ
ЛАМПОЧКА ГЕНЕРАТОРА
Лампочка генератора (активируется красным) загорается, если:
Генератор неисправен.
И здание 2-е, - Поправка 0, 2 марта 2010 7-8
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 7 Системы |
Неисправен стабилизатор/выпрямитель, с последующим отключением датчика перенапряжения.
ВОЛЬТМЕТР И АМПЕРМЕТР
Вольтметр показывает напряжение в электрической шине. Положительный показатель амперметра указывает на то, что идет зарядка аккумулятора от генератора, отрицательный показатель указывает на разряд аккумулятора.
ТЕМПЕРАТУРА МАСЛА И ГОЛОВОК ЦИЛИНДРА
Эти приборы подключены последовательно с их соответствующими датчиками. Все указатели температуры защищены одним предохранителем, тогда как датчик давления масла и остальные приборы защищены другим предохранителем.
ДАТЧИК ТЕМПЕРАТУРЫ ВОЗДУХА ЗА БОРТОМ
Цифровой датчик Внешней температуры воздуха (°C) находится с левой верхней стороны приборной панели.
СИСТЕМА СИГНАЛИЗАЦИИ О ПРИБЛИЖЕНИИ К СВАЛИВАНИЮ
Самолет оснащен системой сигнализации о приближении к сваливанию, которая состоит из датчика, расположенного на правой передней кромке крыла, подсоединенного к звуковому сигнализатору возле приборной панели.
ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ
Центральная часть приборной панели отведена для размещения электронного оборудования. Производитель каждой отдельной системы оборудования дает характеристики для каждой системы.
ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ
С правой стороны хвостового конического обтекателя находится внешний источник питания. Используя данное устройство, можно обеспечить подачу питания прямо в электрическую шину через внешний источник питания. Рекомендуется его использование при запуске двигателя в холодных условиях погоды. Для запуска двигателя при температуре воздуха ниже -17°C, рекомендуется использовать внешний источник питания.
Выполните следующую процедуру для запуска двигателя при использовании внешнего источника питания.
Индукторы, Главный переключатель, переключатель генератора: OFF.
Откройте дверцу розетки и вставьте вилку внешнего источника питания в гнездо розетки.
Процедура запуска двигателя (см. Раздел 4 данного руководства)
Вытащите вилку внешнего источника питания и плотно закройте дверцу розетки.
И здание 2-е, - Поправка 0, 2 марта 2010 7-9
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 7 Системы |
СИСТЕМА ДИНАМИЧЕСКОГО И СТАТИЧЕСКОГО ДАВЛЕНИЯ

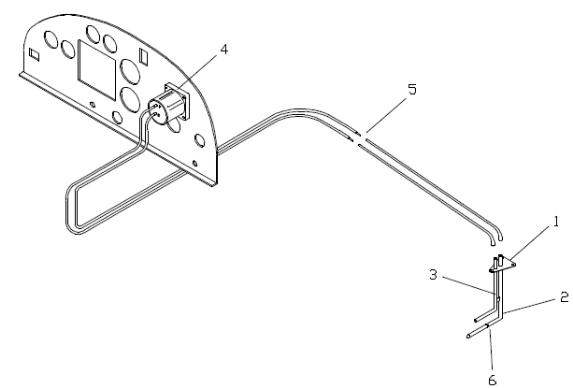

Система индикатора воздушной скорости самолета показана ниже.
Под передней кромкой левого крыла расположен единый модуль (1), состоящий из трубки Пито (3 приемник динамического давления), и группы приемников статического давления (6). Два гибких шланга (5) обеспечивает подачу питания в индикатор воздушной скорости (4) на приборной панели.
РИС. 7-5. СИСТЕМА ИНДИКАТОРА ВОЗДУШНОЙ СКОРОСТИ
И здание 2-е, - Поправка 0, 2 марта 2010 7-10
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 7 Системы |

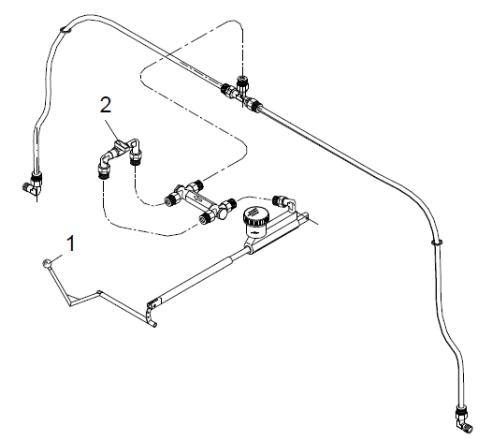

ТОРМОЗНАЯ СИСТЕМА
Тормозная система самолета – одноконтурная, осуществляющая торможение основных колес дисковыми тормозами, по такой же схеме управляется стояночный тормоз - через отсечной клапан (2).
Для того чтобы активировать тормоз, необходимо проверить, чтобы отсечной клапан (2), который расположен в туннеле между пилотами, находится в позиции OFF, а затем применить рычаг тормоза (1) по необходимости.
Для активации стояночного тормоза, поднимите рычаг тормоза (1) и установите отсечной клапан тормоза (2) в позицию ON.
РИС. 7-6. ТОРМОЗНАЯ СИСТЕМА
Издание 2-е, - Поправка 0, 2 марта 2010 7-11
|
РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ |
P2002-JF РАЗДЕЛ 7 Системы |
ЭТА СТРАНИЦА НАМЕРЕННО ОСТАВЛЕНА ПУСТОЙ
