Раздел 5 рабочие характеристики

ТАБЛИЦА СОДЕРЖАНИЯ

ВСТУПЛЕНИЕ……………………………………………………………………………….	2
ПРИМЕНЕНИЕ ДИАГРАМ РАБОЧИХ ХАРАКТЕРИСТИК……………………………	2
ПОВЕРКА СИСТЕМЫ ИНДИКАТОРА ВОЗДУШНОЙ СКОРОСТИ…………………..	3
СКОРОСТЬ СВАЛИВАНИЯ (УТВЕРЖДЕННЫЕ ДАННЫЕ)…………………………..	5
БОКОВОЙ ВЕТЕР…………………………………………………………………………..	6
РАБОЧИЕ ХАРАКТЕРИСТИКИ ВЗЛЕТА (УТВЕРЖДЕННЫЕ ДАННЫЕ)……………	7
РАБОЧИЕ ХАРАКТЕРИСТИКИ НАБОРА ВЫСОТЫ…………………………………...	9
КРЕЙСЕРСКИЙ ПОЛЕТ……………………………………………………………………	10
ПРЕРВАННАЯ ПОСАДКА…………………………………………………………………	11
ПОСАДОЧНАЯ ДИСТАНЦИЯ…………………………………………………………….	12
ПОСЛЕДСТВИЯ ОТ ДОЖДЯ И НАСЕКОМЫХ…………………………………………	14
ШУМОВЫЕ ХАРАКТЕРИСТИКИ………………………………………………………...	14

И здание 2-е, - Поправка 0, 2 марта2010 5-1

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

P2002-JF РАЗДЕЛ 5 Рабочие характеристики

ВСТУПЛЕНИЕ

Этот раздел дает все необходимые данные для точного и всестороннего планирования летной деятельности, начиная от взлета и заканчивая посадкой.

Данные, указанные в графиках и/или таблицах определялись посредством использования:

• «Данных Летных Испытаний» согласно условиям, данных EASA CS-VLA

• Самолета и двигателя в хорошем тех. состоянии

• Стандартным техникам пилотирования

Каждый график или таблица составлялись в соответствии со стандартной атмосферой ICAO (ISA – m.s.l.); результаты влияния на рабочие характеристики были вычислены истинными средними относительно:

• Воздушной скорости

• Температуры воздуха за бортом

• Высоты

• Массы

• Типа и состояния ВПП

Разделы, которые одобрены EASA, отмечены надписью: “УТВЕРЖДЕННЫЕ ДАННЫЕ”.

ПРИМЕНЕНИЕ ДИАГРАММ РАБОЧИХ ХАРАКТЕРИСТИК

Данные рабочих характеристик представлены в форме таблиц или графиков, чтобы показать влияние различных переменных, таких как высота, температура и масса. Представленная информация необходима для планирования маршрута с необходимой точностью и безопасностью. К каждой таблице или графику прилагается дополнительная информация.

И здание 2-е, - Поправка 0, 2 марта2010 5-2

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

P2002-JF РАЗДЕЛ 5 Рабочие характеристики

ПОВЕРКА СИСТЕМЫ ИНДИКАТОРА ВОЗДУШНОЙ СКОРОСТИ (Утвержденные данные)

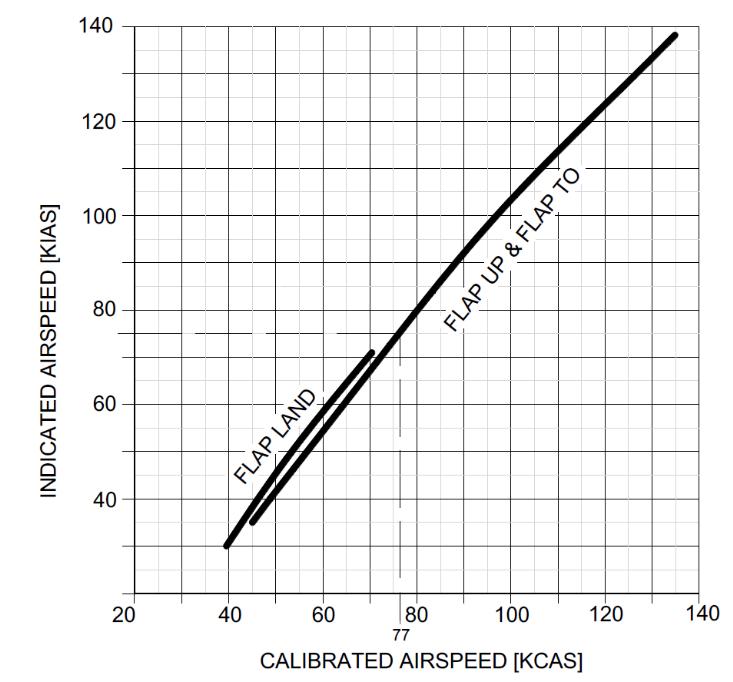

График отображает индикаторную воздушную скорость V_CAS, как функцию от приборной воздушной скорости V_IAS.

ИНДИКАТОРНАЯ ВОЗДУШНАЯ СКОРОСТЬ [KCAS]

Рис. 5-1. ЗЕМНАЯ ОТНОСИТЕЛЬНО ПРИБОРНОЙ ВОЗДУШНОЙ СКОРОСТИ

Пример: (flap UP):

Дано: VIAS = 75 узлов

Найти: VCAS = 77 узлов

ПРИМЕЧАНИЕ

Приборная скорость равна 0, как ошибка прибора

И здание 2-е, - Поправка 0, 2 марта2010 5-3

РУКОВОДСТВО ПО ЛЕТНОЙ ЭКСПЛУАТАЦИИ

P2002-JF РАЗДЕЛ 5 Рабочие характеристики
