Лабораторна робота № 141. Дослідження та вимірювання акустичної та віброакустичної звукоізоляції приміщень

1 Мета роботи

Вивчити методику застосування комплексу АКОР 3ПК при оцінці акустичної та віброакустичної ізоляції приміщення від витоку мовної інформації акустичними та віброакустичними каналами. Навчитися оцінювати октавні співвідношення «сигнал/шум» у заданих нормативними документами точках приміщення та оформляти результати вимірювань. Передбачається отримання навиків оцінки ізоляції приміщення та уміння використання автоматизованих методів вимірювання та розрахунків захищеності.

2 Ключові положення

Дослідження та контроль каналів витоку інформації від технічних засобів з акустоэлектричними перетвореннями проводиться як частина спеціальних вимірювань під час атестації об’єктів інформатизації за вимогами безпеки інформації, що підлягає захисту.

Основні теоретичні положення, порядок та методики цих вимірювань комплексу описано у посібнику [1], с. 56 – 78.

Дослідження проводиться у такому порядку:

- обирається майстер акустичних вимірювань та збирається схема вимірювань;

- складається схема приміщення;

- створюються необхідні контрольні точки вимірювання необхідні рівні сигналів озвучування;

- проводиться вимірювання контрольних точок;

- отримуються результати роботи;

- складається протокол.

Реалізація такого алгоритму забезпечується програмою «Майстер акустичних вимірювань» та документуються за допомогою програми Microsoft Excel у файлі «Data.xls»

Описання формату файлу «Data.xls»

Файл "Data.xls" є звичайною електронною таблицею. Її можна відкрити за допомогою програми Microsoft Excel (Рис 1.1). Даний файл містить два листи з назвою «Акустика» і «Частоти». Ці назви міняти не можна. Перший лист служить для визначення рівня створюваного сигналу. На другому листі вказується список частот, на яких буде відбуватися вимірювання акустики в контрольних точках.

Дані в осередки В2-В9 підставляються програмою автоматично. За даними першого листа робиться розрахунок необхідного рівня сигналу озвучування. Частоти, для яких буде визначено сигнал, задаються оператором по горизонталі починаючи з осередку В16, а необхідне значення для кожної частоти задається по горизонталі з осередку В17. Кількість частот не обмежено, кінцем списку частот є порожній осередок (див. рис 1.1).

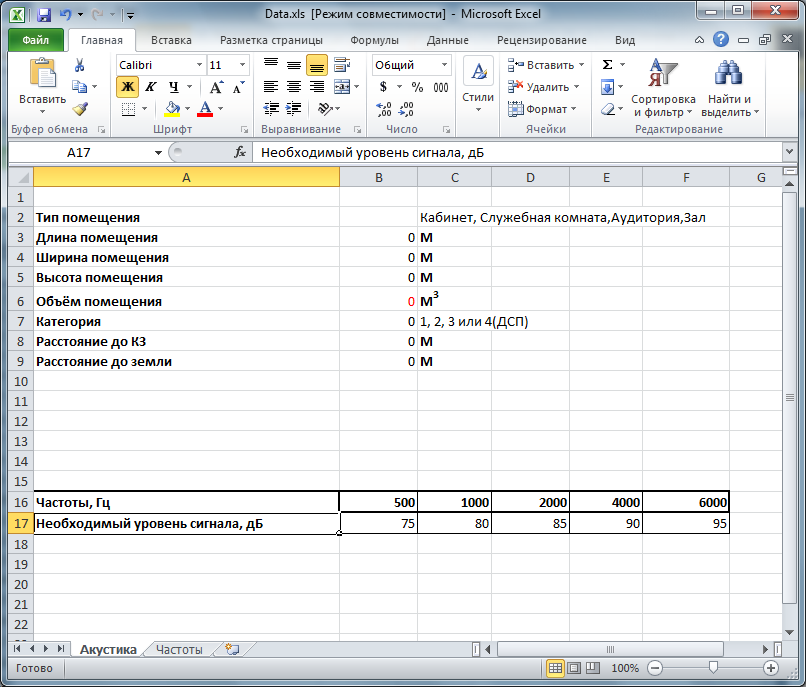

Рисунок 1.1 – Вікно файлу "Data.xls"

Частоти, на яких будуть проводитись вимірювання акустики в контрольних точка, задаються на листі «Частоти» в осередках по вертикалі починаючи з осередку А2. Кількість частот так само не обмежена і символом їх закінчення є порожній осередок.

3 Лабораторне устаткування

Автоматизований комплекс радіомоніторингу та акустичних вимірювань АКОР-3ПК. Комплекс дозволяє виконувати всі види робіт з обстеження та дослідження технічних каналів витоку інформації, що виникають при роботі технічних засобів.

Програмне забезпечення «Майстер акустичних вимірювань», яке призначено для автоматизації вимірювань та оформлення протоколу вимірювань.

Спеціальне математичне забезпечення «Система АКОР-м», що служить створення протоколу обстеження та дослідження.

Встановлений Microsoft Excel.

Встановлений Microsoft Word інакше створення протоколів можливо буде тільки в HTML-форматі.

Допоміжний файл "Data.xls" з даними про частоти.

Колонки для озвучування, підключені до акустичного виходу комп’ютера для створення тестового акустичного сигналу.

Вимірювальний мікрофон з підсилювачем, приєднаний до входу «Line Input» комплексу АКОР-3ПК.
