3. Описание лабораторной установки

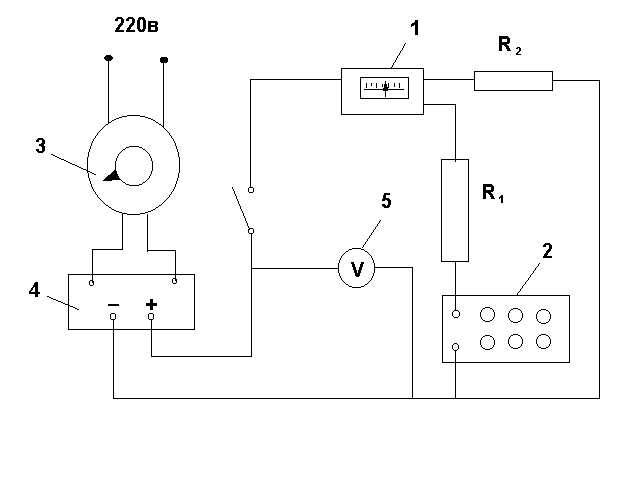

Поверка логометра производится при помощи магазина сопротивлений. Установка (рис.3.3) состоит из поверяемого логометра ЛПр – 53 (1), вольтметра М - 365 (5), блока Рис.3.3 Схема поверки логометра

питания СВ - 4 (4), лабораторного трансформатора (3) и контрольного магазина сопротивления (2).

На щите установлено 4 логометра, каждый из которых может быть подсоединен к источнику питания и контрольному магазину сопротивления посредством переключателей ( на схеме не показаны ).

Количество поверяемых логометров устанавливается преподавателем.

4. Методика проведения работы

1. Подключают логометр в схему поверки.

2. Проверяют "механический нуль", т.е. положение показывающей стрелки логометра относительно начала шкалы прибора.

3. Градуировку поверяют на всех оцифрованных отметках шкалы логомтра при прямом и обратном ходе. Поверку показаний шкалы логометра производят сравнением его показаний с соответствующими значениями градуировочных таблиц. Для этого на контрольном магазине сопротивления устанавливают сопротивление, определенное по градуировочной таблице, а со шкалы логометра снимают показания и заносят таблицу 3.1

Таблица 3.1. Результаты поверки логометров

П о к а з а н и я				П о г р е ш н о с т и
Показ. Контрольного Магазина сопрот.		Показ.поверяемого логометра,  С		Абсолютные		Приведенные %
Ом	 С	Прямой	Обратн.	Прямой	Прямой	Прямой	Обратный

5. Обработка результатов поверки

1.По данным таблицы 3.1 рассчитать значения абсолютных

и приведенных погрешностей логометров.

2.Вычислить вариации логометров.

3.Дать заключение о пригодности к эксплуатации

логометра.

4. Составить отчет о выполненной работе.

6. Контрольные вопросы

1. В чем заключается принцип работы логометра?

2. С каким первичным преобразователем работает логометр?

3. Что такое дополнительная погрешность?

Р А Б О Т А N 4

Поверка электронного моста

1. Цель работы

1. Ознакомление с устройством автоматического электронного моста.

2. Проведение проверки автоматического электронного моста.

2. Общие сведения.

В качестве вторичных приборов для работы с термометрами сопротивления применяют электронные автоматические мосты.

Измерительная схема электронного моста или компенсатора КМ (компенсатор с мостовой схемой) представляет собой электрический уравновешенный мост.

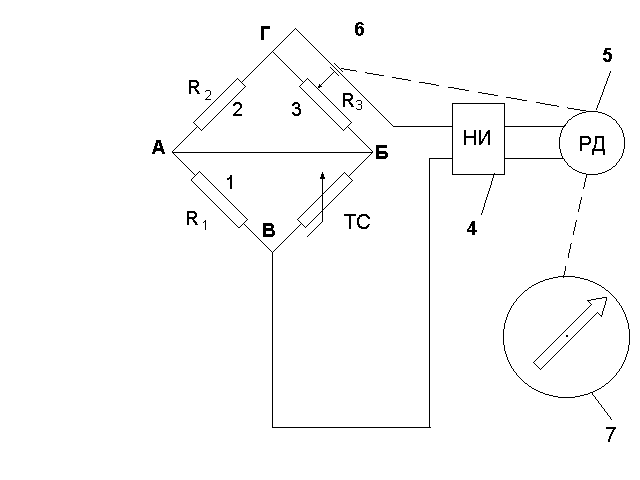

Рис. 4.1. Принципиальная схема автоматического электрон-ного моста

Преимущество измерительных схем, использующих уравновешенный мост, состоит в том, что на их показания не влияет изменение напряжения источника питания в достаточно широких пределах.

Два плеча моста (рис.4.1) состоит из резисторов 1 и 2 с постоянной величиной сопротивления. Третье плечо моста выполнено из переменного сопротивления (рекорда) 3.

Термометр сопротивления ТС, сопротивление которого должно быть определено, включается в четвертое плечо моста. К одной диагонали моста(точки А и Б) подводится ток от источника питания, а в другую диагональ(точки В и Г) включается электронный усилитель 4, который в данной схеме выполняет роль нуль-индикатора.

Назначение нуль-индикатора - посредством реверсивного двигателя 5, включенного на его выход, воздействовать на движок 6 реохорда 3 и поддерживать измерительную схему компенсатора в равновесии.

Если разность потенциалов точек В и Г будет равна нулю, ток не станет протекать через нуль-индикатор, реверсивный двигатель 5 не будет перемещать передвижной контакт (движок) реохорда3.

При изменении температуры в объекте, куда помещен термометр сопротивления, сопротивление последнего изменится и мост разбалансируется. В точках В и Г появится напряжение, которое попадет в нуль-индикатор. Для восстановления равновесия по соотношению сопротивлений плеч моста при постоянных резисторах 1 и 2 необходимо изменить величину сопротивления реохорда 3. Реверсивный двигатель 5 будет перемещать контакт реохорда до тех пор, пока на вход нуль-индикатора будет поступать сигнал разбаланса моста (с точек В и Г).

Полярность входного сигнала, поступающего в усилитель 4, зависит от величины сопротивления термометра сопротивления по отношению к сопротивлению реохорда в момент равновесия схемы. Входной сигнал усилителя заставляет двигатель 5 вращаться в направлении, зависящем от полярности сигнала. Двигатель кинематически связан с подвижным контактом реохорда 6 и указателем 7, являющимся отсчетным устройством прибора.

Двигатель перемещает подвижный контакт реохорда до тех пор, пока измерительная схема моста не придет в новое равновесие и входной сигнал не станет равным нулю. Тогда двигатель остановится, а подвижный контакт реохорда и указатель займут положение, соответствующие температуре термометра сопротивления.

Таким образом, в автоматических электронных компенсаторах с мостовой схемой измерительное устройство следит за изменением температуры термометра сопротивления.

Многоточечный прибор имеет переключатель, автоматически подключающий к измерительной схеме поочередно все присоединенные к прибору термометры сопротивления.

Промышленность выпускает автоматические электронные мосты с повышенным классом точности измерения - класс 0.25 и 0.5. Изготавливают их как одноточечные, так и многоточечные: 3, 6, 12 и 24 точки контроля одним прибором.

Электронные компенсаторы не только указывают измеренные величины (приборы типа КПМ), но и фиксируют результаты измерений. Регистрация производится на ленточной диаграмме прибора КСМ-1,КСМ-2, и КСМ-4 и на дисковой диаграмме прибора КСМ-3.

3. Описание лабораторной установки

Поверка автоматического электронного моста (компенсатора) выполняется на установке (рис.4.2), состоящей из автоматического электронного моста ЭМВ 2-214 класс 0.5, контрольного магазина сопротивлений КМС-6 класс 0.2 (3) и двух сопротивлений для имитации сопротивления линии по 2.5 Ом (2). Клеммы автоматического электронного моста (1) посредством проводов соединяются через сопротивления (2) с контрольным магазином сопротивлений (3).

Питание автоматического электронного моста осуществляется от сети переменного тока ( напряжение 220 В ).
