3.3. Настроювання на просте ділення.

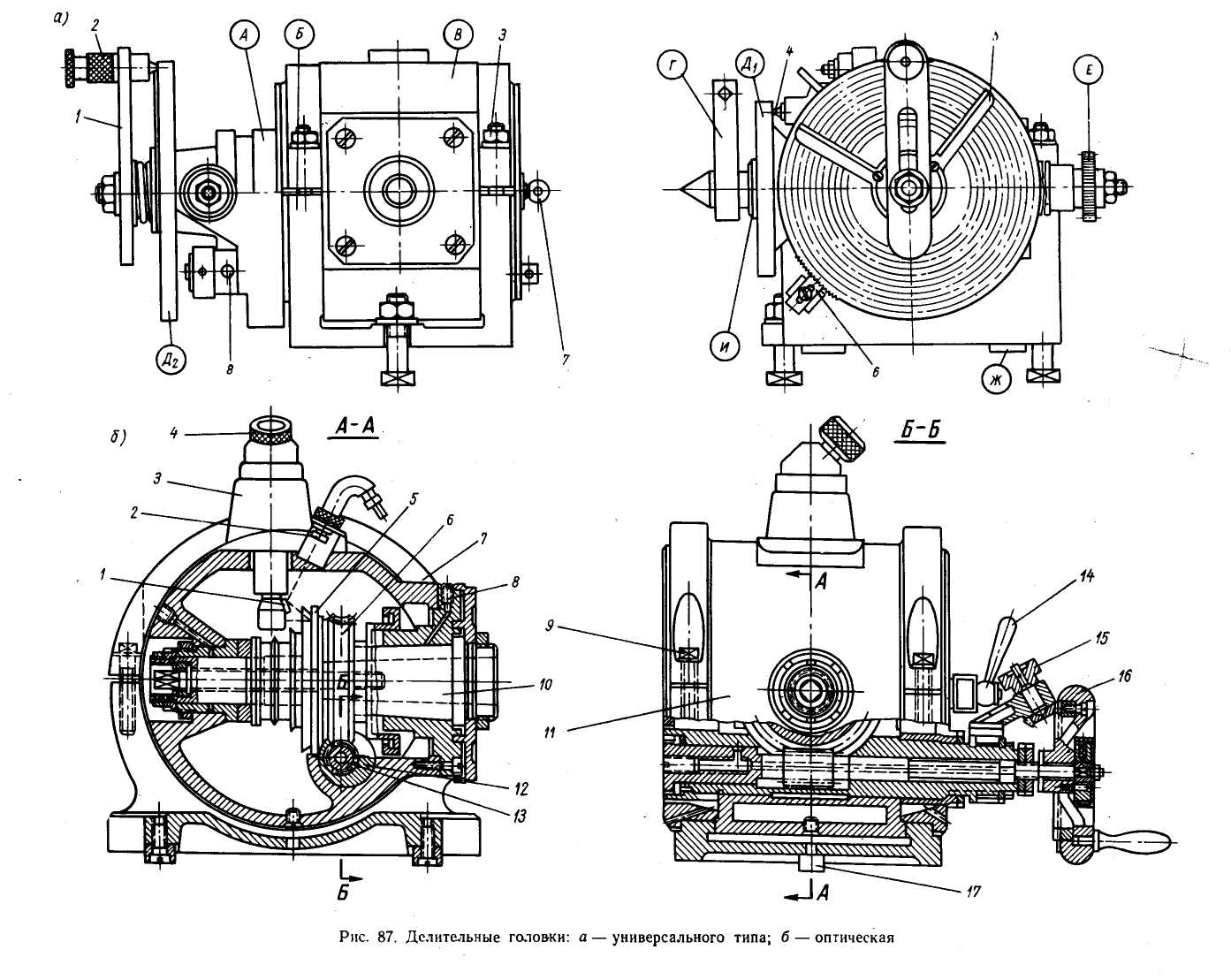

Черв’як повинен бути уведений у зачеплення (мал. 2б).
Гітара змінних коліс знімається.
Ділильний диск Д2 жорстко фіксується упорами на корпус від повороту.
Ділення виконується поворотом рукоятки Р (при повороті фіксатор 32 виводиться з контакту диску Д2) відносно диску Д2 на потрібну кількість отворів на обраному колі. Для полегшення відліку використовують поворотний сектор з роздвижними лапками.
Цим методом здійснюється ділення до 50 рівних частин по колу. Якщо треба виконати більше частин кола, то розраховують ділення на повний оберт рукоятки з додатком.
Наприклад:
Таким
чином на кожне ділення рукоятку треба
повернути на один повний оберт та ще на
оберту (додаток).
Цей додаток підліковують на колі з 33 отворами; після повороту фіксатором заклинюють рукоятку.
3.4. Настроювання на диференційне діл ення.
Черв’як уведений у зачеплення.
Якщо для виконання ділення на задане Z неможна підібрати колеса з потрібною кількістю отворів (наприклад Z = 22 ), обирають коло з найбільшою
кількістю отворів (наприклад Zx = 23).
Для
компенсування недовороту заготовки на
частину, треба здійснити так, щоб
одночасно із поворотом рукоятки почав
повертатися ділильний диск Д2 (у даному
випадку у сторону повороту рукоятки,
якщо обрано Zx
=
21,
то Д2 повинен повертатися проти руху
рукоятки).
Таким
чином, диск Д2 треба висвободити від
заклинення упором на корпус,
а
додатковий рух Д2 забезпечити гітарою
змінних коліс (мал. 2в) з передавальним
відношенням
:
Знак
«-» руху Д2 здійснюється уведенням у
гітару паразитного колеса. В залежності
від потрібної точності ділення
підбирають так, щоб розрахункове іг
задовольнялось до п’ятого знаку після
коми.
Голівка
працює таким чином. При повороті рукоятки
Р починають повертатися вал І закріпленні
на ньому колеса
вал ІІ з черв’яком «а» та черв’ячне
колесо Z3,
що з’єднане зі шпинделем. Від повороту
шпинделю починають обертатися колеса
гітари та передавати обертання на вал
ІV,
колеса Z3,
Z4,
Z5,
та Z6.
оскільки колесо Z6
закріплене на гільзі, на яку з другої
сторони закріплено диск Д2, він також починає обертатися відносно вала І та рукоятки Р.
3.5. Настроювання на безперервне ділення.
При обробці гвинтових канавок (мал. 2г) стіл фрезерувального верстату розвертається разом із гвинтом повздовжньої подачі на кут підйому гвинтової лінії канавки.
Черв’як уведений у зачеплення.
При переміщені стола верстату відносно фрези, заготовка, що закріплена у центрах голівки та задньої бабки, одночасно обертається за рівнянням розрахункових переміщень: 1 об.заг. → tгв. канавки
Таким чином, гітарою змінних коліс треба зв’язувати поворот заготовки від шпинделю голівки з переміщенням стола від гвинта повздовжньої подачі. Ліве направлення гвинтової канавки забезпечують введенням в гітару паразитного колеса.
Рукоятку замикають фіксатором на диску Д2 .
Передавальне
відношення (
)
гітари
:
де
- крок ходового гвинта повздовжньої
подачі, мм;
Т - крок гвинтової лінії канавки деталі, мм.
В залежності від потрібної точності нарізання Т канавки підбирають так, щоб розрахункове забезпечувалось до 5 – 6 знаку після коми.
Ділення здійснюється таким чином.
При обертанні гайки від коробки подач через Z7 гвинт починає переміщуватись в повздовжньому напрямку і тягнути стол разом із закріпленими голівкою, заготовкою та задньою бабкою.
Одночасно
обертання від гайки через колеса Z8
та Z9
передається
на вал В і далі через колеса гітари
на вал ІV,
шестерні
,
гільзу з диском Д2, а завдяки заклиненому
наглухо на диску Д2 фіксатору 32
– через рукоятку – на вал І, колеса
і черв’ячну пару
;
від черв’ячного колеса починає обертатись
заготовка.
