Тоді шлях, що проходить рейка, дорівнює:

S = π · m · z · n, мм (14)

де z – число зубців рейкового зубчастого колеса,

n – число обертів колеса.

Гвинтова передача (мал. 6), складається з гвинта та гайки; служить

для перетворення обертального руху в поступальне.

Мал. 6

Шлях гайки за n обертів гвинта з кроком t мм дорівнює:

S = n · t, мм (15)

Якщо до кінематичного ланцюгу надходить декілька передач, то переда-вальне відношення ланцюга дорівнює добутку всіх передавальних відношень,

що надходять до ланцюгу

і общ = і · і2 · і3 …. іn (16)

де іі, і2, і3, … іn – передавальні відношення окремих кінематичних пар, що надхо-дять до кінематичнго ланцюгу.

Умовне позначення на кінематичних схемах інших елементів верстатів-

див. приложення 1.

Основну класифікацію верстатів за технологічним призначенням-

див. приложення 2.

4. Література

  1. Кучер И. М., Киватицкий А. А.Покровский . Металлорежущие станки. Альбом кинематических схем. М.: Машиностроение, 1972 – 306 с.

  2. Альбом кинематических схем металлорежущих схем. Эл. сборник. Под ред.

В.П.Петровского. Ч.1,2. Херсон, ХНТУ, каф. ТМС. 2007г.

5. Контрольні питання для самоперевірки

Увага! Контрольна перевірка самостійної підготовки до

лабораторного практикума по рішенню кафедри може

здійснюватися по тестах.

1. Основні види і функції зубчастих передач, що застосовуються в металорі-зальних верстатах. Передавальне відношення. Умовні позначення на кінема-тичних схемах.

2. Основні вигляди і функції передач з гнучким зв'язком. Передавальні відно-шення та умовні позначення.

3. Умовні позначення інших елементів верстатів на кінематичних схемах:

двигунів, валів, маточин, важилів, кінців шпинделів, рухомі та нерухомі з’єднання валів з цими елементами; умовні позначення механізмів: диференці-алів, планетарних, варіаторів.

4. Принципи дії диференціальних та планетарних механізмів.

5. Принципи дії механізмів, перетворюючих обертальний рух вхідного елементу

на поступовий вихідного та навпаки, безперервний – на дискретний та навпаки.

6. Призначення кинематичної схеми верстату. Види ланцюгів. Виявлення виконавчих ланок ланцюгів.

7. Класифікація металорізальних верстатів за технологічним призначенням.

8. Маркирування верстатів.

Приложення 1. Умовні позначення на кінематичних схемах

елементів верстатів

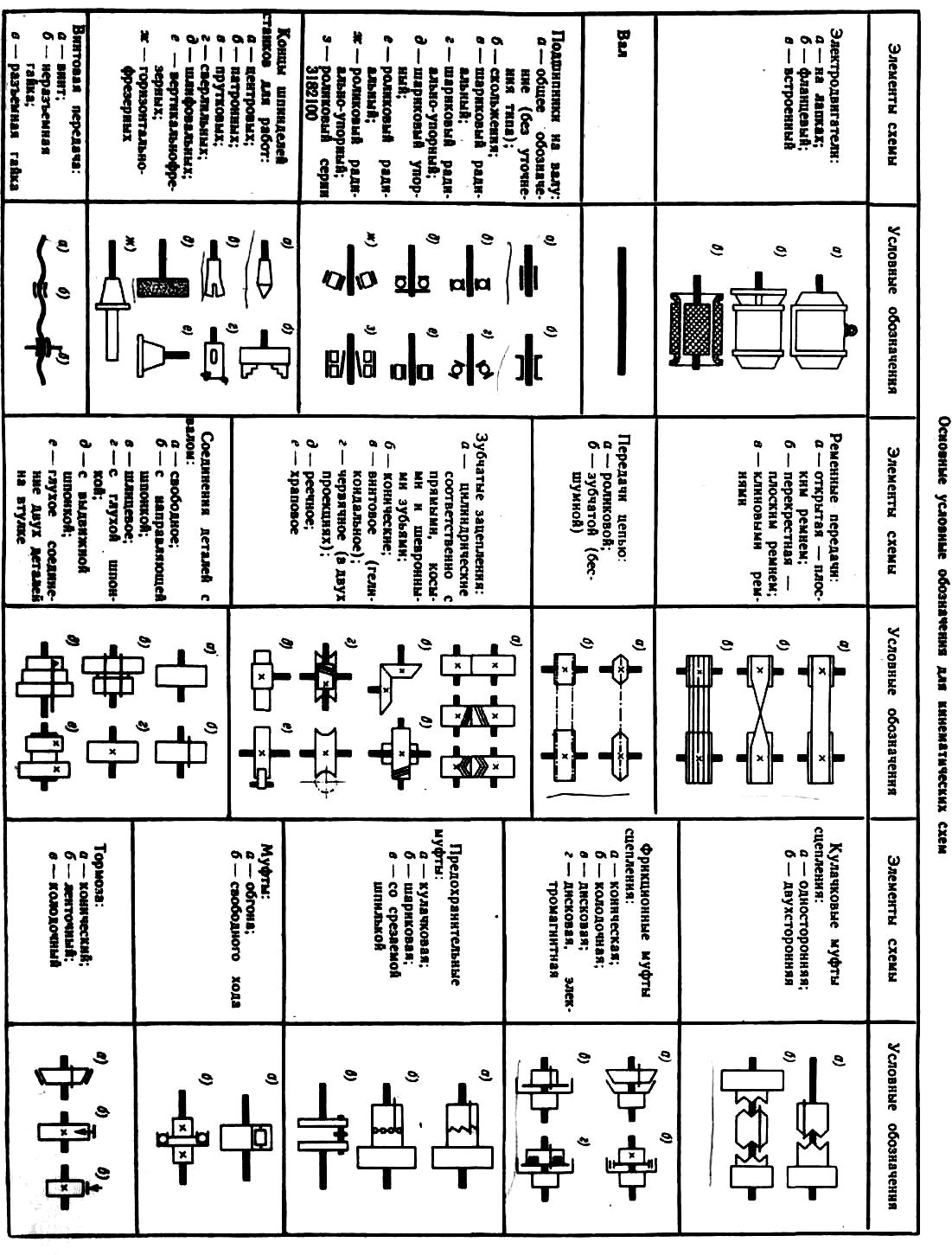

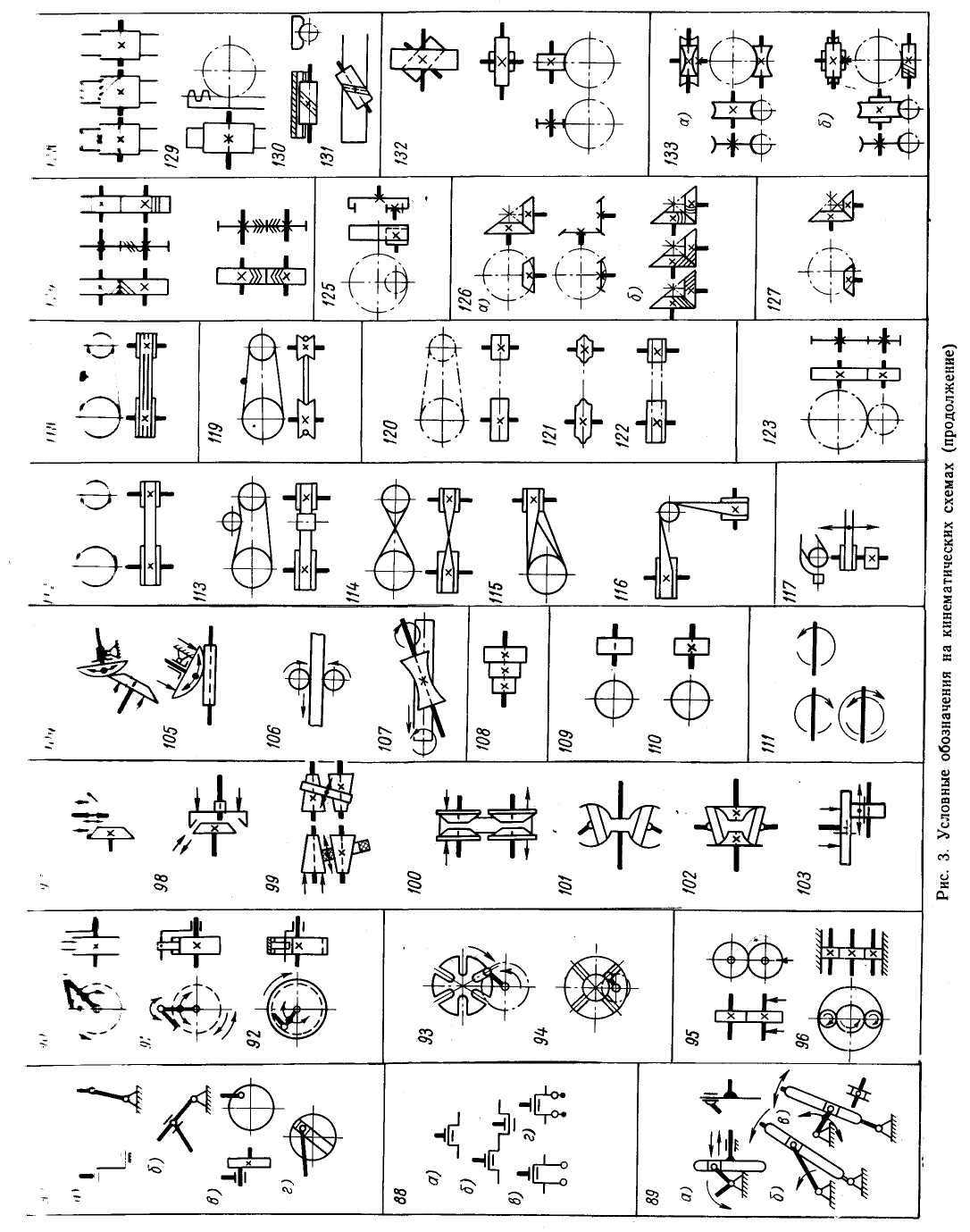

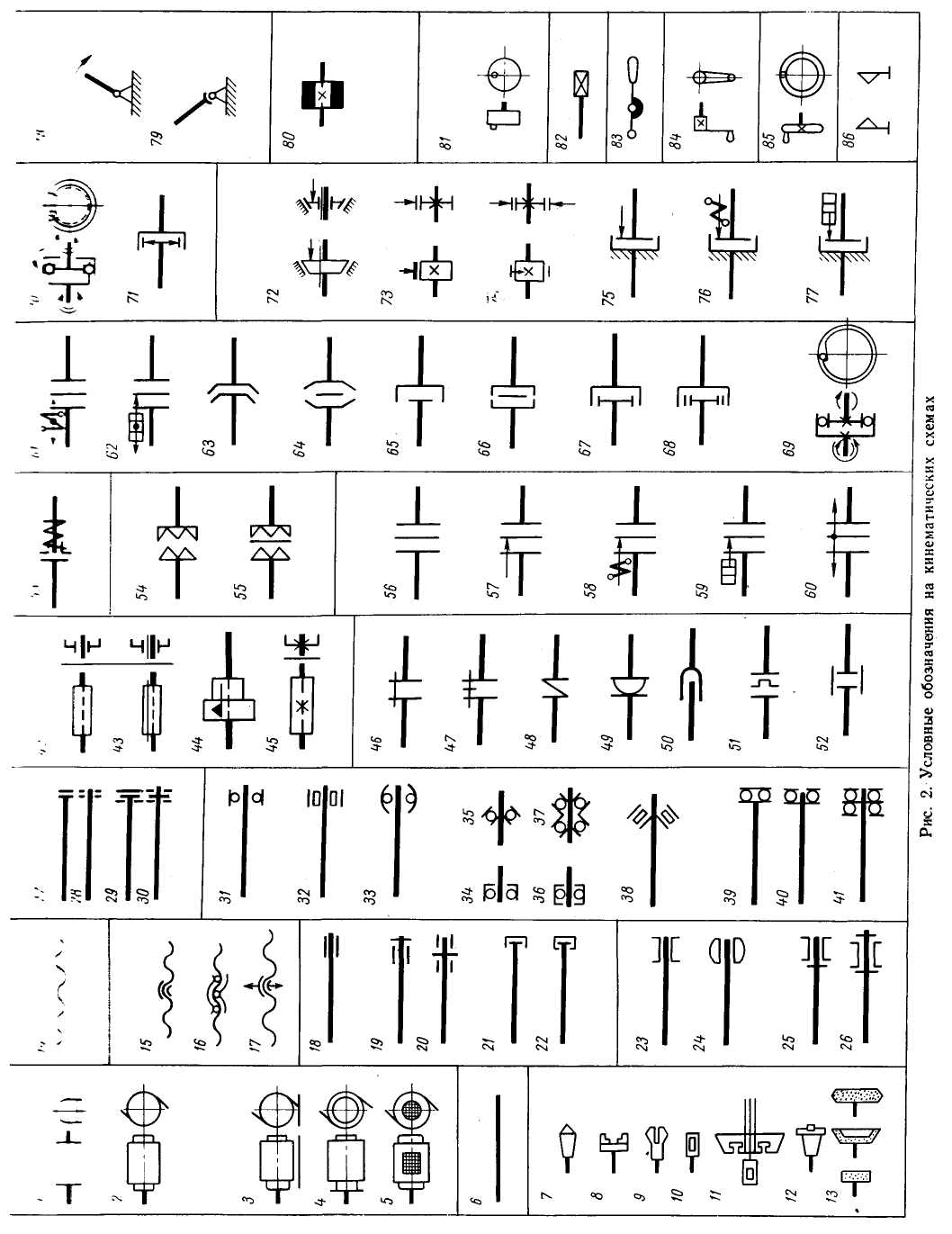

На рис. 2 и 3 показаны наиболее употребительные в станко­строении условные обозначения элементов станков, приводимые в кинематических схемах как альбомов, так и паспортов оборудования:

1 ---общее обозначение двигателя без уточнения типа;

2 --- общее обозначение электродвигателя;

  1. — электродвигатель на лапах;

  2. — электродвигатель фланцевый;

  3. --- электродвигатель встроенный;

  4. — вал, ось, стержень, шатун и т. п.;

  5. — конец шпинделя для центровых работ;

  6. — конец шпинделя для патронных работ;

  7. — конец шпинделя для работ с цанговым патроном;

  8. --- конец шпинделя для сверлильных работ;

  9. --- конец шпинделя для расточных работ с планшайбой;

  1. — конец шпинделя для фрезерных работ;

  2. — конец шпинделя для кругло-, плоско- и резьбошлифовальных работ;

  3. --- ходовой винт для передачи движения;

  4. --- неразъемная маточная гайка скольжения;

  5. --- неразъемная маточная гайка с шариками;

  6. --- разъемная маточная гайка скольжения;

  7. --- радиальный подшипник без уточнения типа;

  8. --- радиально-упорный односторонний подшипник без уточ­нения типа;

20 — радиально-упорный двусторонний подшипник без уточ-

нения типа;

  1. — упорный односторонний подшипник без уточнения типа;

  2. — упорный двусторонний подшипник без уточнения типа;

  3. — радиальный подшипник скольжения;

  4. — радиальный самоустанавливающийся подшипник скольжения;

25 — радиально-упорный односторонний подшипник скольжения;

26 -- радиально-упорный двусторонний подшипник сколь­жения:

27 и 28 — упорные односторонние подшипники скольжения;

29 и 30 — упорные двусторонние подшипники скольжения;

  1. -- радиальный подшипник качения (общее обозначение);

  2. -- радиальный роликовый подшипник;

  3. -- радиальный самоустанавливающийся подшипник качения;

34 и 35 — радиально-упорные односторонние подшипники качения;

36 и 37 — радиально-упорные двусторонние подшипники качения;

38 — радиально-упорный роликовый односторонний подшип­ник;

39 и 40 — упорные односторонние подшипники качения;

  1. — упорный двусторонний подшипник качения;

  2. — свободное для вращения соединение детали с валом;

  3. — подвижное вдоль оси соединение детали с валом;

  4. — соединение детали. с валом посредством вытяжной

шпонки;

45 — глухое, неподвижное соединение детали с валом;

46 — глухое жесткое соединение двух соосных валов;

47 --- глухое соединение валов с предохранением от перегрузки;

  1. — эластичное соединение двух соосных валов;

  2. — шарнирное соединение валов;

  3. — телескопическое соединение валов.;

  4. — соединение двух валов посредством плавающей муфты;

  5. — соединение двух валов посредством зубчатой муфты;

  6. — соединение двух валов предохранительной муфтой;

  7. — кулачковая односторонняя муфта сцепления;

  8. — кулачковая двусторонняя муфта сцепления;

  9. — фрикционная муфта сцепления (без уточнения вида и типа);

57 — фрикционная односторонняя муфта (общее обозначе­ние);

  1. — фрикционная односторонняя электромагнитная муфта;

  2. — фрикционная односторонняя гидравлическая или пнев-

матическая муфта (общее обозначение);

  1. — фрикционная двусторонняя муфта (общее обозначение);

  2. — фрикционная двусторонняя электромагнитная муфта;

  3. — фрикционная двусторонняя гидравлическая или пневма-

тическая муфта (общее обозначение);

  1. — фрикционная конусная односторонняя муфта;

  2. — фрикционная конусная двусторонняя муфта;

  3. — фрикционная дисковая односторонняя муфта;

  4. — фрикционная дисковая двусторонняя муфта;

  5. — фрикционная муфта с колодками;

  6. — фрикционная муфта с разжимным кольцом;

  7. — самовыключающая односторонняя муфта обгона;

  8. — самовыключающая двусторонняя муфта обгона;

  9. — самовыключающая центробежная муфта;

  10. — тормоз конусный;

  11. — тормоз колодочный;

  12. — тормоз ленточный;

75 — тормоз дисковый;

76 — тормоз дисковый электромагнитный;

77 — тормоз дисковый гидравлический или пневматический;

78 — шарнирное соединение стержня с неподвижной опорой

с движением только в плоскости чертежа;

  1. — соединение стержня с опорой шаровым шарниром;

  2. — маховик, жестко установленный на валу;

  3. — эксцентрик, установленный на конце вала;

  4. — конец вала под съемную рукоятку;

  5. — рычаг переключения;

  6. — рукоятка, закрепленная на конце вала;

85 — маховичок, закрепленный на конце вила; 86 — передвижные упоры;

87а и 87 в — шарнирное соединение кривошипа постоянного радиу­ са с шатуном;

87 б и 87 г — шарнирное соединение кривошипа переменного радиу­са с шатуном;

88 а — шарнирное соединение одноколейного вала с шатуном;

88 6 — шарнирное соединение многоколенного вала с шатуном;

88 в — коленвал с жестким противовесом;

88 г — коленвал с маятниковым противовесом;

89 а — кривошипно-кулисный механизм с поступательно дви­ущейся

кулисой;

89 6 — кривошипно-кулисный механизм с вращающейся кули­сой;

89 в — кривошипно-кулисный механизм с качающейся кулисой;

90 — односторонний храповой зубчатый механизм с наруж-

ным зацеплением;

91 — двусторонний храповой зубчатый механизм с наружным

зацеплением;

92 — односторонний храповой зубчатый механизм с внутрен-

ним зацеплением;

93 — мальтийский механизм с радиальным расположением

пазов с наружным зацеплением;

94 — мальтийский механизм с радиальным расположением

пазов с внутренним зацеплением;

95 — фрикционная передача с цилиндрическими роликами

наружного зацепления (контакта);

96 — фрикционная передача с цилиндрическими роликами

внутреннего зацепления (контакта);

97 — фрикционная передача с коническими роликами наруж-

ного зацепления;

98 — регулируемая фрикционная передача с коническими ро-

ликами внутреннего зацепления;

99 — регулируемая фрикционная передача с коническими

шкивами и промежуточным кольцом;

100 — регулируемая фрикционная передача с подвижными ко-

ническими шкивами и клиновым ремнем;

101 — регулируемая фрикционная передача с тороидными

шкивами и поворотными сферическими роликами;

102 — регулируемая фрикционная передача с полутороидны-

ми шкивами (типа Светозарова);

  1. — регулируемая торцовая фрикционная передача;

  2. — регулируемая фрикционная передача со сферическими

м коническими роликами;

105 — регулируемая фрикционная передача1 со сферическими

и цилиндрическими роликами;

  1. — фрикционная передача с цилиндрическими роликами;

107 — фрикционная передача с гиперболоидными роликами;

  1. — шкив ступенчатый, закрепленный на валу;

109 — шкив холостой на валу;

110 --- шкив рабочий, закрепленный на валу;

111 — указатели вращения вала соответственно: по часовой

стрелке, против часовой стрелки и в обе стороны;

112 — открытая передача плоским ремнем;

113 — открытая передача плоским ремнем с натяжным ро-

ликом;

  1. — перекрестная передача плоским ремнем;

  2. — полуперекрестная передача плоским ремнем;

  3. — угловая передача плоским ремнем;

  4. — отводка ремня плоскоременной передачи:

  5. — передача клиновидными (текстропными) ремнями;

  6. — передача круглым ремнем или шнуром;

  7. — общее обозначение цепной передачи без уточнения типа;

  8. — роликовая цепная передача;

  9. — бесшумная (зубчатая) цепная передача;

  10. — цилиндрическая зубчатая передача с внешним зацепле-

нием (общее обозначение);

124 — цилиндрическая зубчатая передача с внешним зацеп-

лением между параллельными валами, соответственно с

косыми, прямыми и шевронными зубьями;

125 — цилиндрическая зубчатая передача с внутренним зацеп-

лением между параллельными валами (общее обозна­чение);

126 а — коническая зубчатая передача между пересекающими­ся

валами (общее обозначение без уточнения типа);

126 6 — коническая зубчатая передача соответственно с прямы­ми,

спиральными и круговыми зубьями;

127 — коническая гипоидная зубчатая передача;

128 — зубчатая реечная передача, соответственно с шеврон-

ными, косыми и прямыми зубьями;

  1. — общее обозначение зубчатой реечной передачи;

  2. — реечная передача с червячной рейкой и червяком;

  3. — реечная передача с зубчатой рейкой и червяком;

  4. — винтовая зубчатая передача соответственно под прямым

или острым углом;

133 а — червячная глобоидная передача;

133 6 — червячная передача с цилиндрическим червяком.

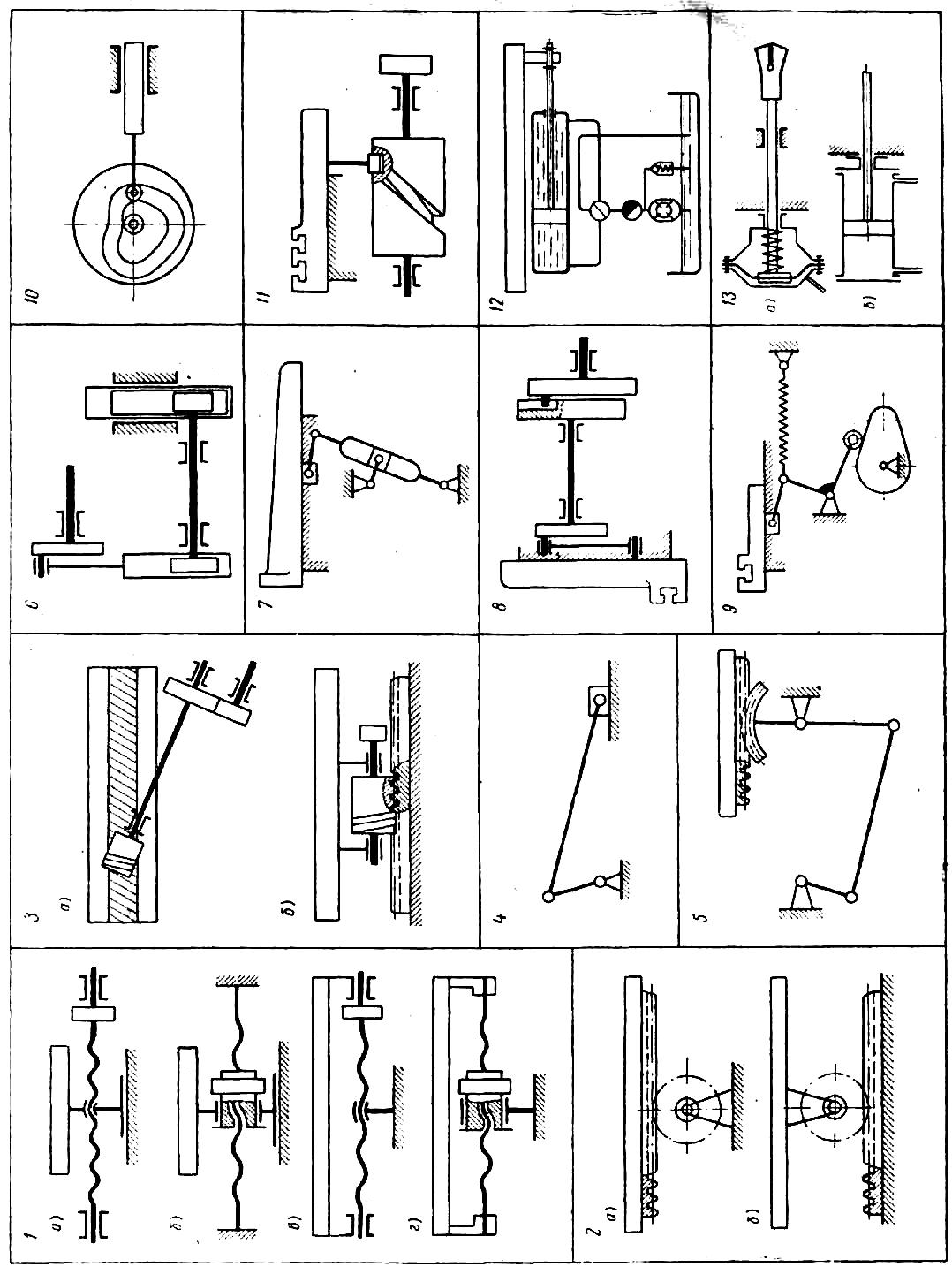

На рис. 4 показаны схемы механизов, преобразующих непрерывное вращательное движение в прерывистое, на рис. 5 - преобразующих вращательное движение в поступательное, на рис. 6 – предохрани-тельные ( 1-4 ) и суммирующие механизмы ( 5-10 ).

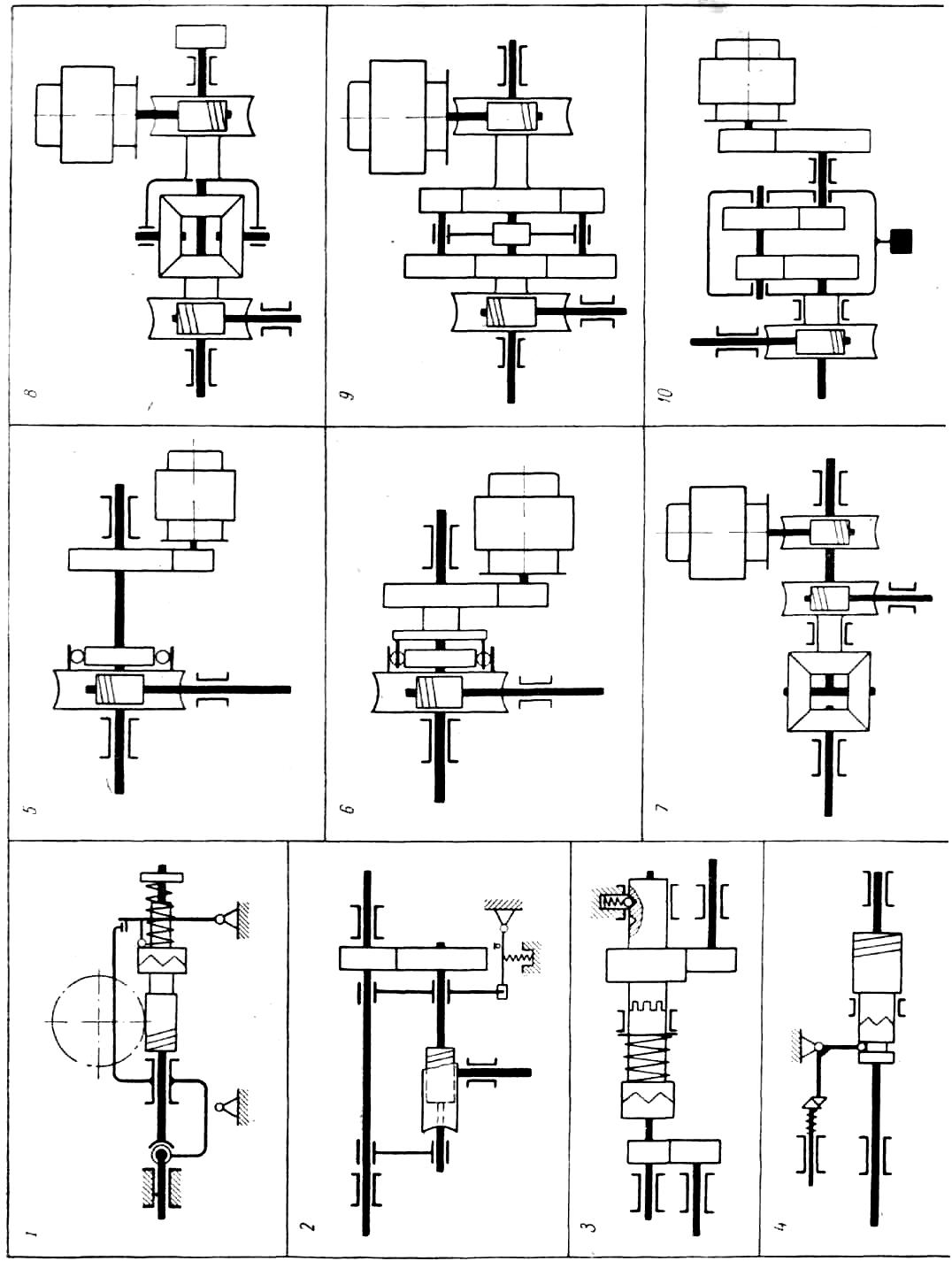

Рис.4. Схемы механизов, преобразующих непрерывное вращательное движение в прерывистое

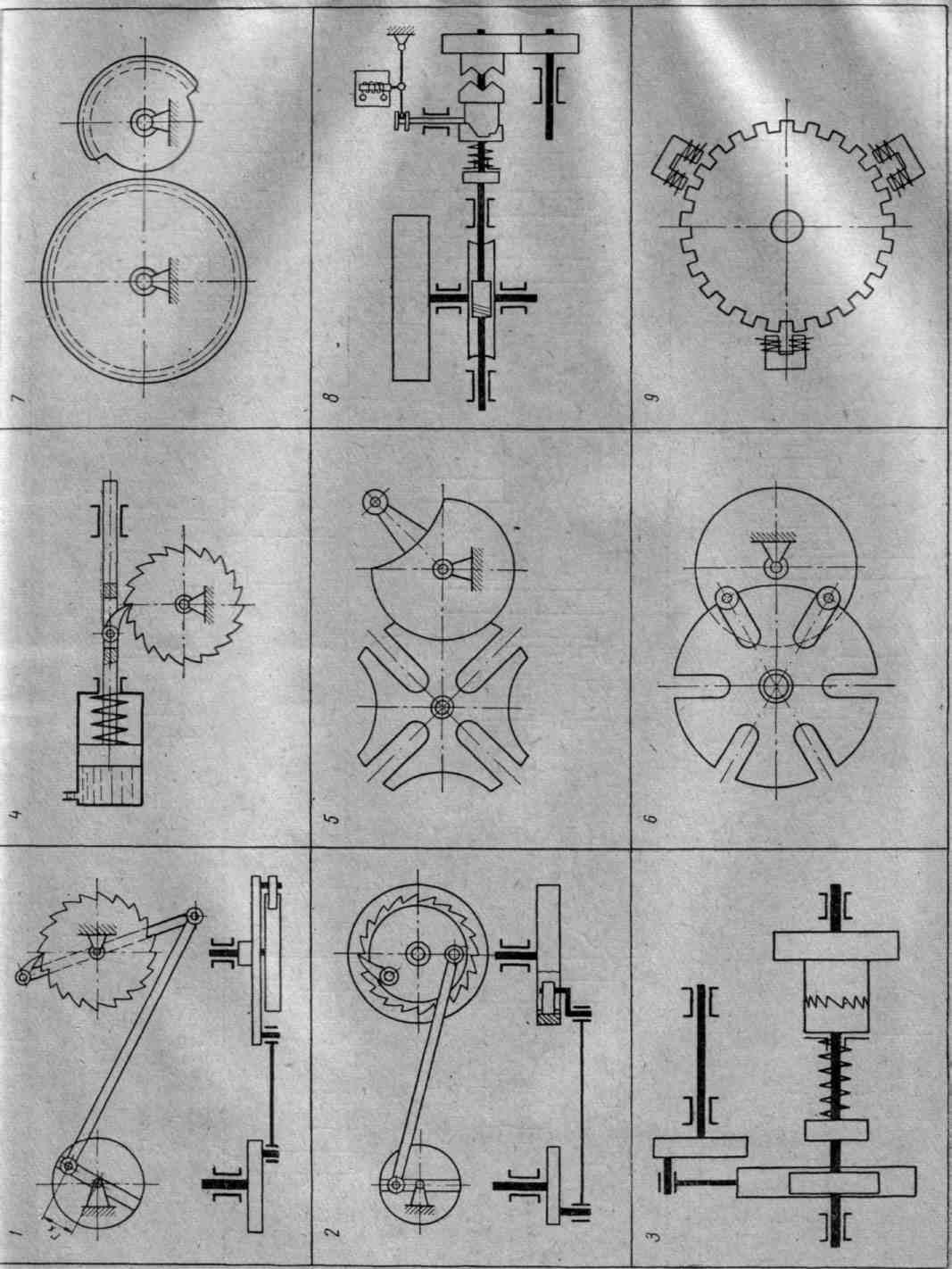

Рис.5. Схемы механизов, преобразующих вращательное движение в поступательное

Рис.6. Схемы механизов, предохранительных ( 1-4 ) и суммирующих ( 5-10 ).

Приложенння 2. Основна класифікація верстатів

за технологічним призначенням.

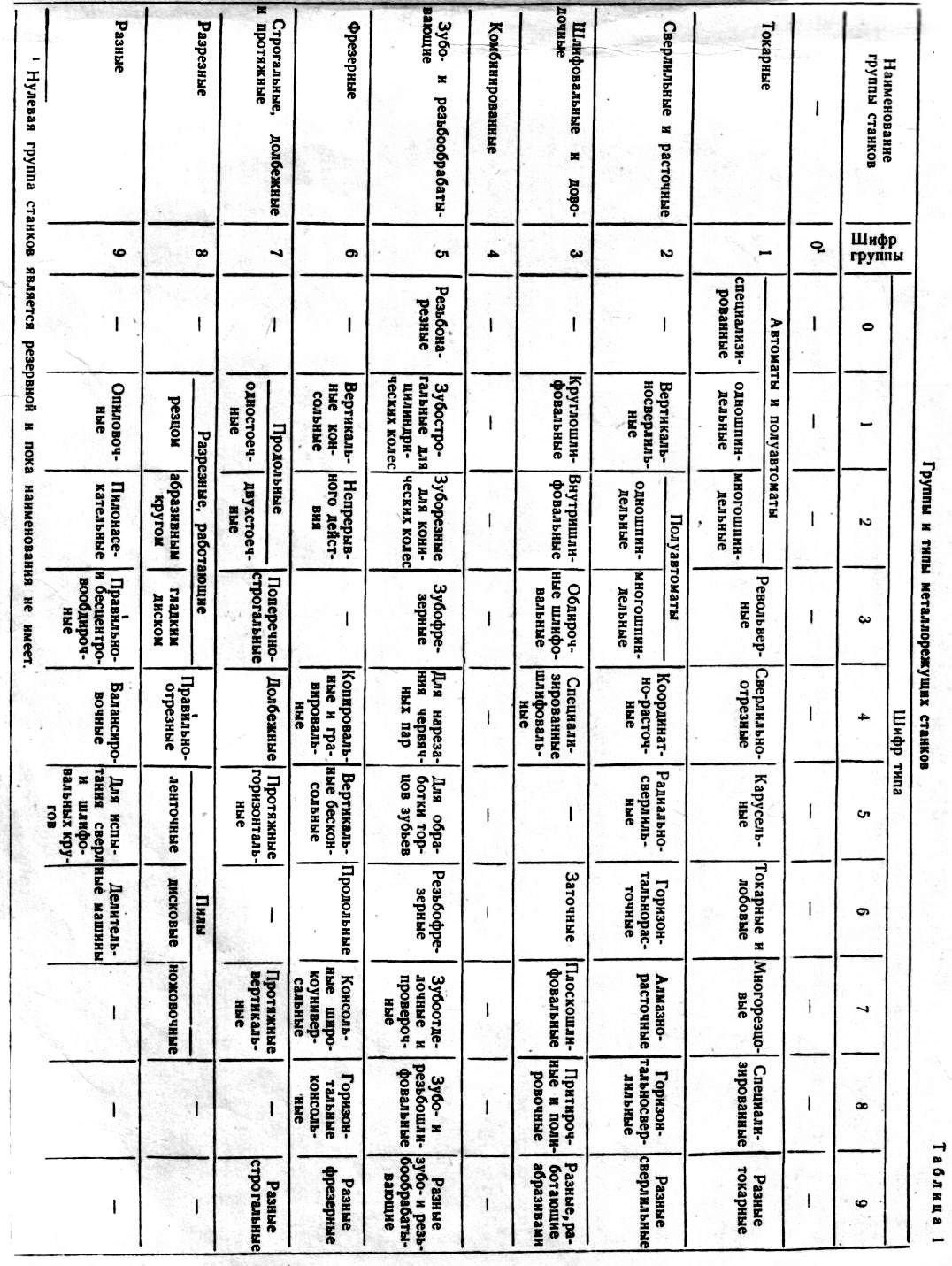

Классификация. Металлорежущие станки в зависимости от характера выполняемых работ и типа применяемых режущих ин­струментов подразделяются на 10 групп.

  1. Группа токарных станков включает станки, которые предназ­начаются для обработки поверхностей вращения. Общим признаком станков данной группы является использование враща­тельного движения заготовки ( цепь главного движения резания).

  2. Группа сверлильных и расточных станков включает свер-

лильные и расточные станки. Общим признаком станков этой группы является их назначение —преимущественная обработка круглых отверстий. Движе­нием резания служит вращение инструмента, которому обычно со­общается также движение подачи. В горизонтально-расточных станках подача может осуществляться также перемещением стола с заготовкой.

3. Группа шлифовальных, полировальных и доводочных станков объединяется по признаку использования в качестве режущего инструмента аб­разивных кругов, брусков, абразивных лент, порошков и паст.

4. Группа комбинированных станков объединяет станки для элект-рофизикохимических методов обработки.

5..Группа зубо-резьбобрабатывающих станков включает все станки, которые служат только для обработки зубьев колес и резьб, в том числе шлифо­вальные ( кроме станков токарной группы).

6..Группа фрезерных станков объединяет все станки, исполь­зующие в качестве режущего инструмента многолезвийные ин­струменты — фрезы ( главное движение – вращение фрез).

7.Группа строгальных ,долбежных и протяжных станков объединяет станки, у которых общим признаком является использование в качестве движения резания прямолинейного возвратно-поступательного движения резца или изделия.

8. Группа разрезных станков включает все типы станков, пред­назначенных для разрезки и распиловки катаных материалов (прутки, уголки, швеллеры и т.. п.).

9. Группа разных и вспомогательных станков объединяет все станки, которые не относятся ни к одной из перечисленных выше групп.

0. Нулевая группа станков является резервной и пока еще наименования не имеет.

Группы станков подразделяются на типы, а последние, в свою очередь, — на типоразмеры.

Нумерация. В СССР принята единая система условных обозна­чений станков, основанная на присвоении каждой модели станка шифра (номера). Нумерация металлорежущих станков, разра­ботанная Экспериментальным научно-исследовательским институ­том металлорежущих станков (ЭНИМС), построена по десятичной системе.

Все станки делятся на 10 групп, каждая группа подразделяет­ся на 10 типов и каждый тип — на 10 типоразмеров. Как видно из табл. 1, объединение станков по группам при нумерации осно­вано на несколько ином принципе, чем при классификации.

Номер, присваиваемый каждой модели станка, может состоять из трех или четырех цифр и букв, причем буквы могут стоять после первой цифры или в конце номера, например: 612, 1616, 6Н82, 2620, 6Н12ПБ.

Первая цифра номера показывает группу, к которой относится данный станок. Вторая цифра указывает тип станка в данной группе. Третья или третья и четвертая цифры совместно указывают условный размер станка. Так, например, для токарных станков третья и четвертая цифры показывают высоту центров в санти­метрах или дециметрах (1620, 1616, 1670); для токарно-револьвер-ных станков и автоматов — максимальный диаметр обрабатывае­мых прутков в миллиметрах (1336, 1125, 1265); для сверлильных станков — максимальный диаметр сверления отверстия в мяг­кой стали в миллиметрах (2А125, 2А135, 2150). Для консольно-фрезерных станков третья цифра условно показывает раз­мер стола.

Для того чтобы различить конструктивное исполнение станков одного и того же размера, но с разной технической характеристи­кой, между первой и второй цифрами вводится буква. Так, напри­мер, все станки моделей 162, 1А62, 1Б62, 1К62 — токарные с вы­сотой центров 200 мм. Однако модель 162 имеет максимальное число оборотов в минуту 600, модель 1А62—1200, 1Б62—1500, а современная модель 1К62 имеет 2000 оборотов в минуту.

Буквы, стоящие в конце номера, означают различные модифи­кации станков одной и той же базовой модели. Так, например, го-ризонтально-фрезерный станок, модели 6Н82Г представляет собой упрощенный тип базового универсально-фрезерного станка модели 6Н82, копировально-фрезерный станок модели 6Н12К является мо­дификацией базового вертикально-фрезерного станка модели 6Н12 и т. д. В некоторых случаях четвертая цифра также означает вы­пуск станка прежнего типоразмера, но усовершенствованной кон­струкции. Например, модель 262 представляет собой горизонталь-но-расточный станок второго размера. Аналогичный, по размерам современный расточный станок новой конструкции обозначается 2620.
