7. Література.
1. Кучер И. М.˝ Металлорежущие станки. М.˝ Машиностроение˝, 1970. 718 с.
2. Локтев С. П.˝Металлорежущие станки. М.:”Машиностроение”,1982. 292 с.
3. Кучер И. М., Киватицкий А. А.Покровский . Металлорежущие станки. Альбом
кинематических схем. М.: Машиностроение, 1972 – 306 с.
4. Альбом кинематических схем металлорежущих станков. Эл. сборник. Под ред.
В.П.Петровского. Ч.1,2. Херсон, ХНТУ, каф. ТМС. 2007г.

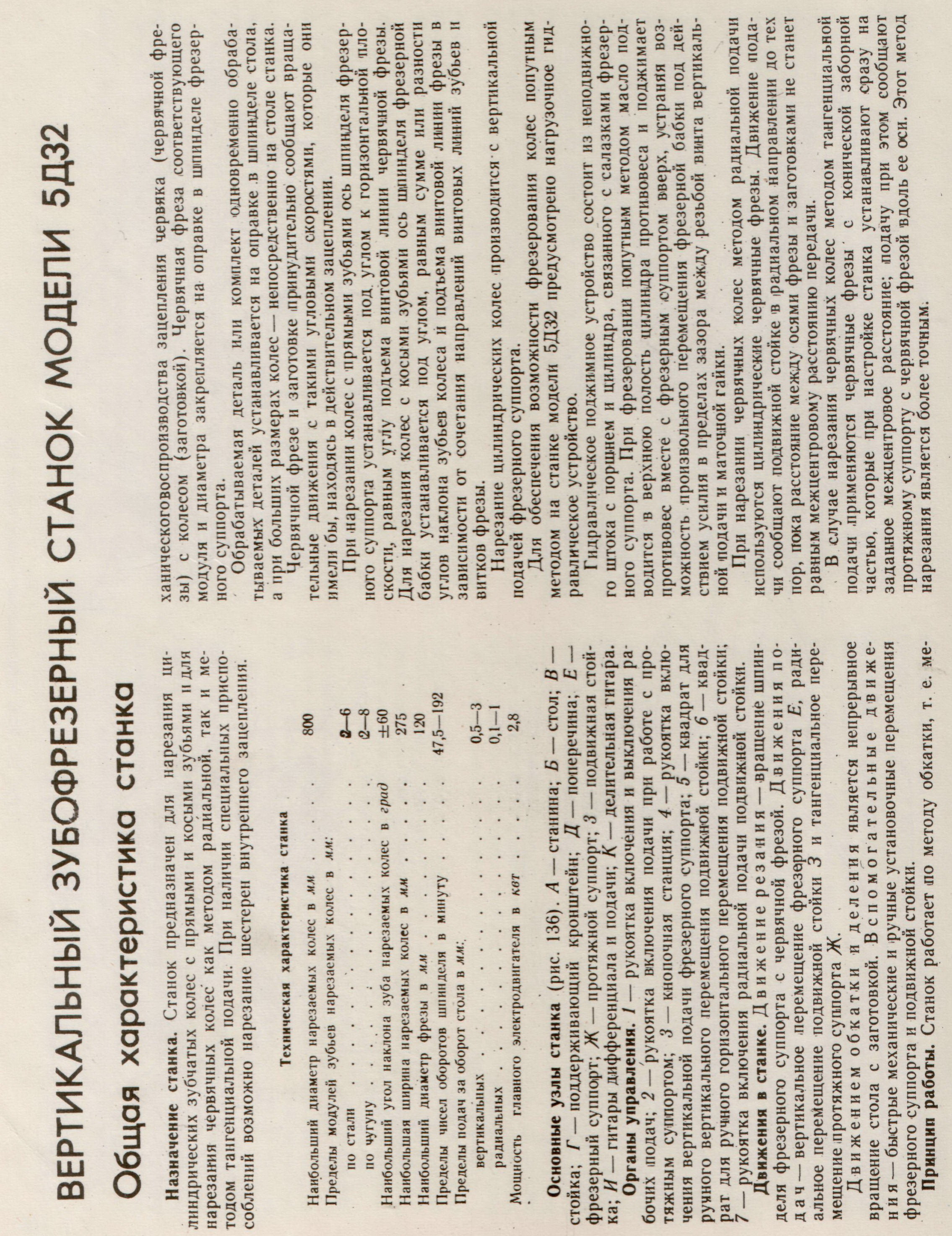

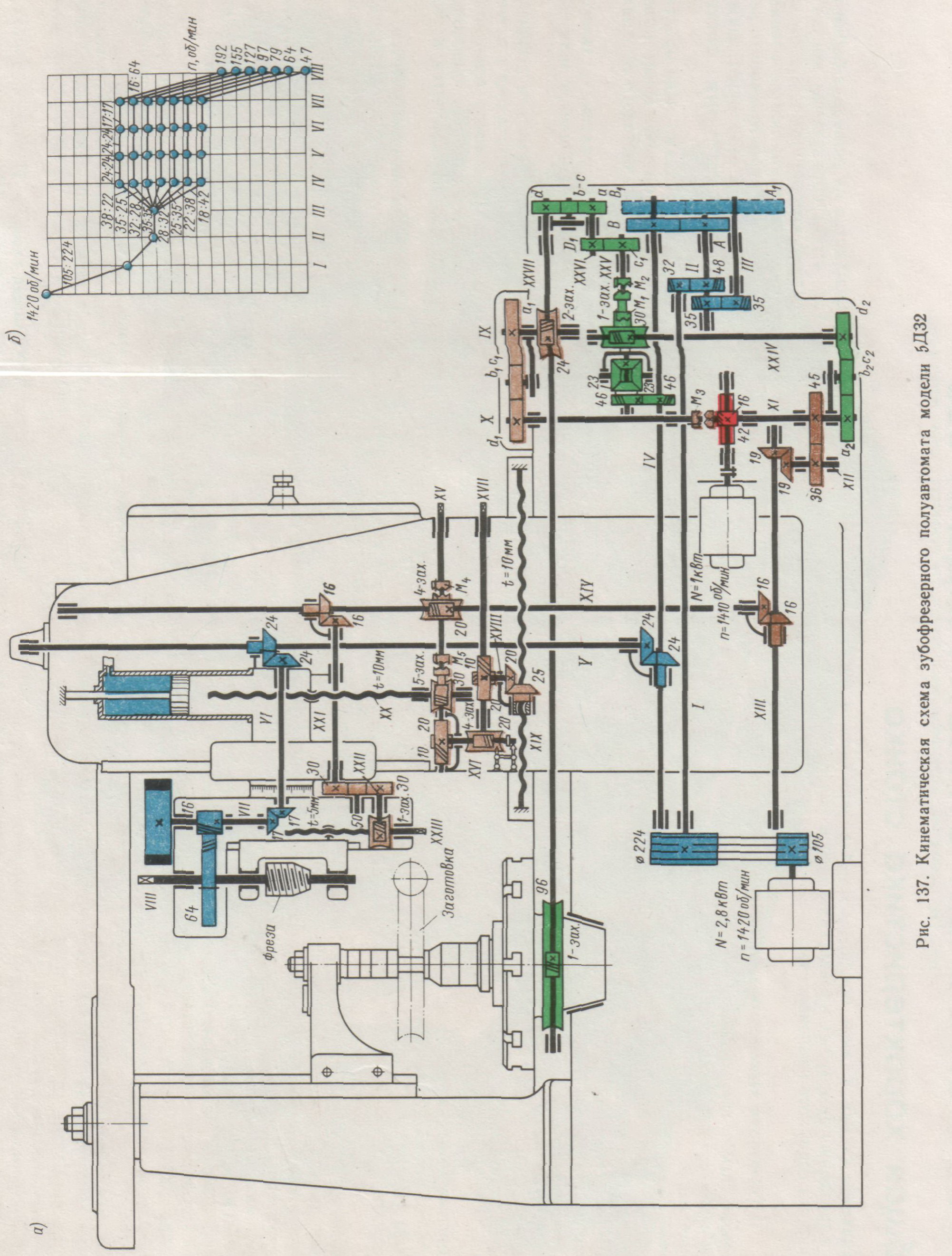

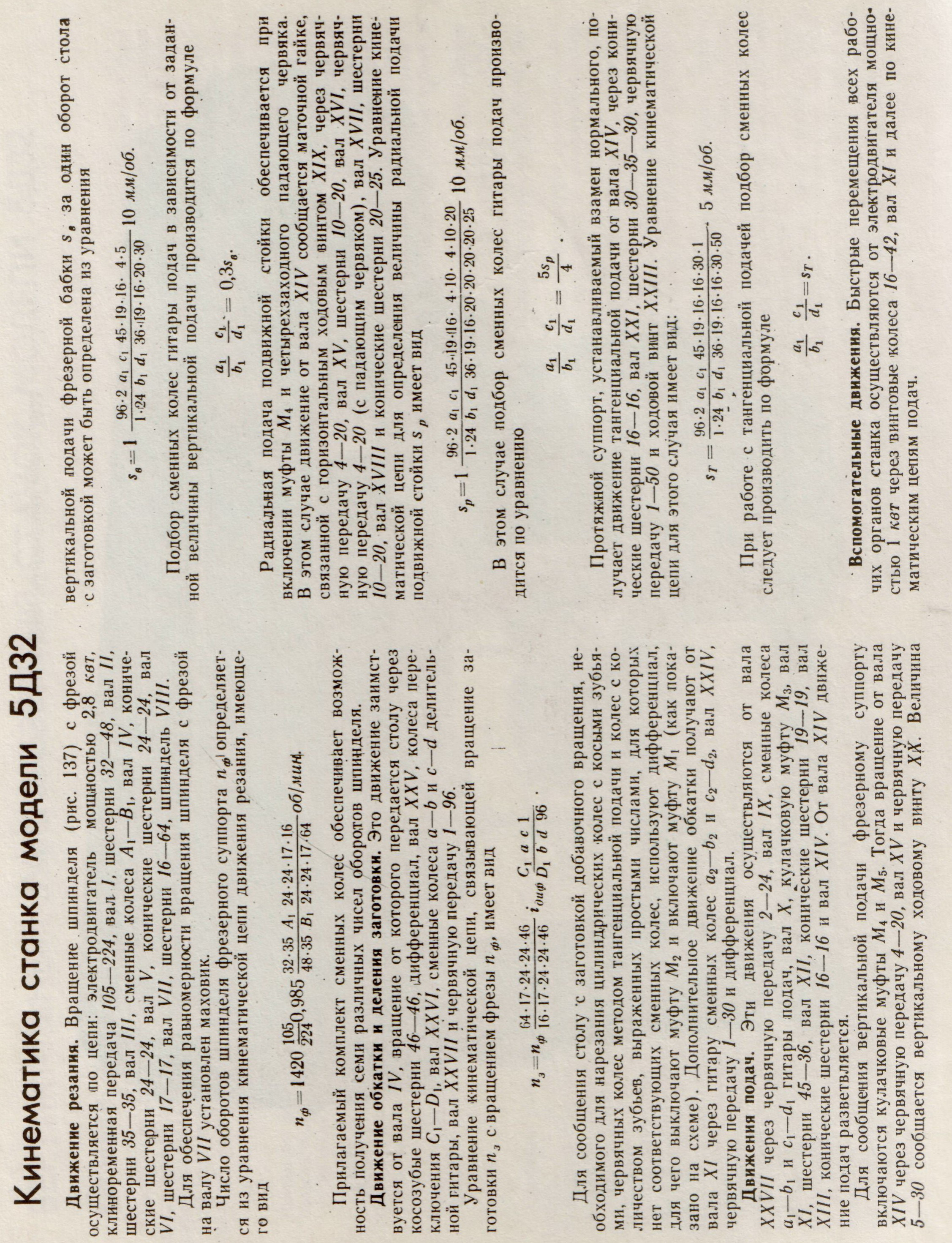

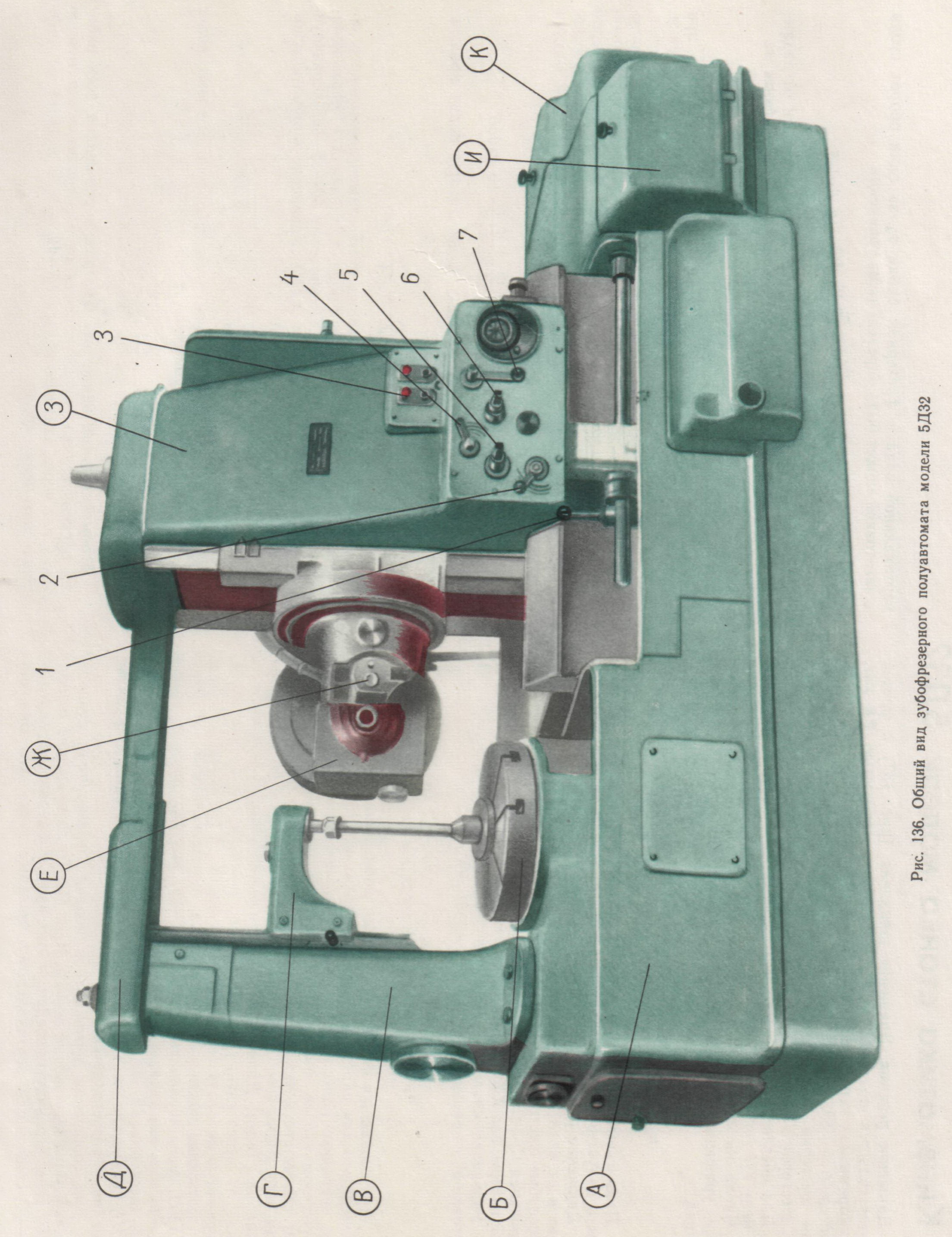

Приложення 1. Загальні види та кінематичні схеми зубофрезеруваль-
них верстатів.
Лабораторна робота № 4.
Основні частини, рухи, кінематичний аналіз та
настроювання вертикально-фрезерувальних верстатів
1. Мета роботи.
1.1. Ознайомлення та вивчення устрію, призначення та взаємодії механізмів
вертикально-фрезерувальних верстатів.
1.2 Вивчення області технологічного використання цих верстатів.
1.3. Отримання практичних навичок аналізу кінематичних схем вертикально-
фрезерувальних верстатів.
1.4. Вивчення основних прийомів настроювання вертикально-фрезерувальних
верстатів.
2. Послідовність виконання роботи.
2.1. Самостійно, до початку проведення лабораторної роботи, по приложенню 1
ознайомитися із загальним видом, конструкціями вертикально-фрезеруваль-
них верстатів, органами керування, механізмами регулювання та запобігаю-
чими пристроями. По лекційному матеріалу запам”ятати їх кінематичну
структуру.
На лабораторній роботі:
2.2. Ознайомитися з видами робіт, що виконуються на вертикально-фрезеруваль-
них верстатах і інструментами, що застосовуються.
2.3. Вивчити основні кінематичні ланцюги верстатів та їхній взаємозв’язок.
2.4. Вивчити основні прийоми настроювання верстатів на фрезерування площин,
пазів тощо.
2.5. Заміряти робочу зону верстату моделі та скласти схему налагоджу-
вання на обробку поверхонь за індивідуальним варіантом.
2.6.Скласти та захистити звіт з лабораторної роботи.
3. Обладнання, пристрої, інструмент.
- загальні види, опис та кінематичні схеми верстатів моделей:
6Р12, ;
- Вертикально-фрезерувальний верстат моделі ;
- комплект різних фрез;
- штангенциркуль 0 – 175 ШЦ – 1;
- лінійка 0-500
4. Методичні вказівки до виконання роботи
Загальні відомості і технічна характеристика верстату.
На вертикально-фрезерувальних верстатах обробляють площини, пази, канавки, зуби прямозубих та гвинтових циліндричних зубчастих коліс, обробля-ють складні поверхні наборами фрез, нарізують гвинтові канавки.
Головним рухом при фрезеруванні є обертання фрези – ріжучого інстру-менту, що уявляє собою тіло обертання, на поверхні якого розміщені ріжущі зуби.
Після верстатів токарної групи, фрезерувальні верстати є найбільш розпов-сюдженими металорізальними верстатами.
Найбільш розповсюдженими верстатами є консольно – фрезерувальні вер-стати, на яких виконують різні фрезерувальні роботи. Названі вони так, тому що їх стіл розміщений на консольной балці (консолі), що може переміщуватися по вертикальним напрямним станины.
Вертикально – фрезерувальний верстат складається з такиих основних
частин: фундаментної плити, станіни, консолі, поперечних салазок, столу, коробки швидкостей, коробки подач. Вісь шпинделю розміщена вертикально.
