Информация для заказа
Макс. тактовая частота, МГц |
Напряжение питания, В |
Код заказа |
Корпус(2) |
Температурный диапазон |
8 |
2.7 - 5.5В |
ATmega128L-8AC ATmega128L-8MC |
64A 64M1 |
Коммерческий (0°C…+70°C) |
ATmega128L-8AI ATmega128L-AU(2) ATmega128L-8MI ATmega128L-MU(2) |
64A 64A 64M1 64M1 |
Промышленный (-40°C…+85°C) |
||
16 |
4.5 - 5.5В |
ATmega128-16AC ATmega128-16MC |
64A 64M1 |
Коммерческий (0°C…+70°C) |
ATmega128-16AI ATmega128-6AU(2) ATmega128-16MI ATmega128-16MU(2) |
64A 64A 64M1 64M1 |
Промышленный (-40°C…+85°C) |
Прим.:
Микроконтроллер может также поставляться в виде кристалла. Для получения информации по заказу таких микроконтроллеров и минимальному количеству для заказа необходимо связаться с региональным торговым офисом компании Atmel.
Альтернативный корпус без содержания свинца, соответствует Европейской директиве по ограничению вредных веществ (директива RoHS). Данный корпус также не содержит галоидных соединений и полностью экологически безопасен.
Тип корпуса |
|
64A |
64-выв., 14 x 14 x 1.0 мм пластиковый тонкопрофильный квадратный корпус TQFP |
64M1 |
64-выв., 9 x 9 x 1.0 мм корпус MLF со сверх малым размером выводов |
Информация по корпусам

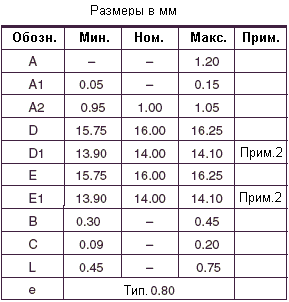

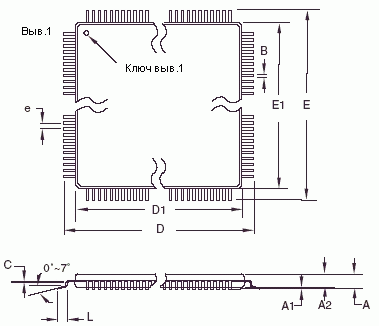

64A
Прим.:
Данный корпус соответствует стандарту JEDEC, ссылка MS-026, версия AEB.
Размеры D1 и E1 не учитывают выступы полимер-компаунда корпуса. Допустимый выступ - 0,25 мм на каждой стороне. Размеры D1 и E1 определяют габариты пластмассового корпуса с учетом выступом полимера.
Компланарность выводов не более 0,1 мм.

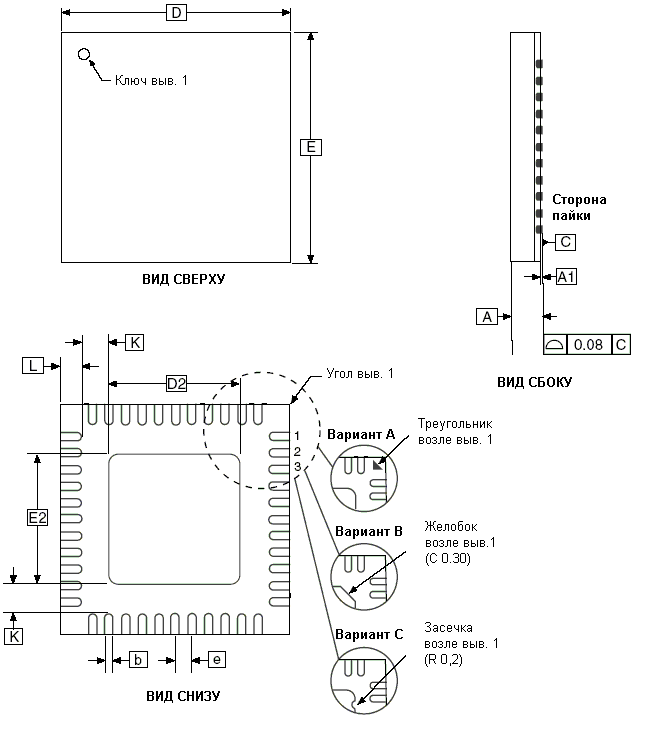

64M1
Прим: Стандарт JEDEC MO-220, рис. 1, VMMD.
