Типовые характеристики aTmega128: предварительные данные

На следующих рисунках приведены типичные характеристики AMmega128. В процессе производства соответствие данным характеристикам не проверяется. Измерение всех характеристик энергопотребления выполнены при конфигурации всех портов ввода-вывода на ввод и активизации подтягивающих резисторов. В качестве источника синхронизации использовался синусоидальный генератор с выходом, изменяющимся между уровнями питания (rail-to-rail).

Потребление в режиме выключения (Power-down) не зависит от выбора источника синхронизации.

Потребляемый ток зависит от нескольких факторов: напряжение питания, рабочая частота, нагрузка линий ввода-вывода, частота переключения линий ввода-вывода, выполняемый код и окружающая температура. Доминирующими факторами являются рабочее напряжение и частота.

Если вывод нагружен емкостной нагрузкой, то протекаемый ток может быть вычислен как C_L*V_CC*f, где C_L - емкость нагрузки, V_CC - рабочее напряжения питания и f - средняя частота переключения линии ввода-вывода.

Не гарантируется нормальная работа узлов микроконтроллера на частотах выше указанной в коде заказа Отличие в потребляемом токе режима выключения с включенным сторожевым таймером и режима выключения с выключенным сторожевым таймером состоит в потребляемом токе сторожевого таймера.

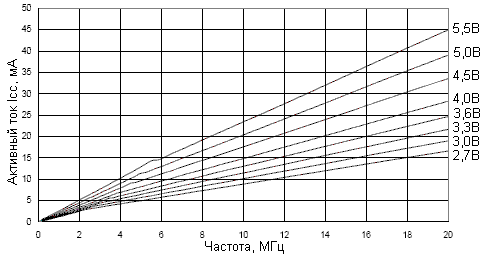

Рисунок 160. Зависимость активного потребляемого тока от тактовой частоты

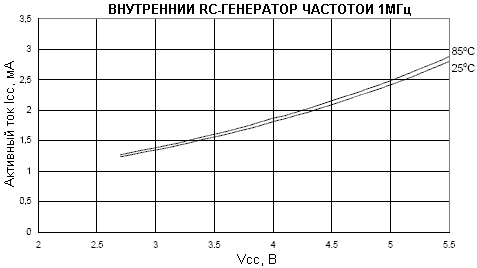

Рисунок 161. Зависимость активного потребляемого тока от напряжения питания (тактирование внутренним RC-генератором частотой 1МГц)

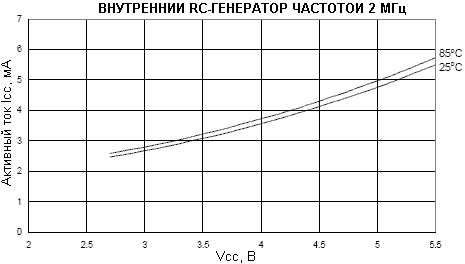

Рисунок 162. Зависимость активного потребляемого тока от напряжения питания (тактирование внутренним RC-генератором частотой 2МГц)

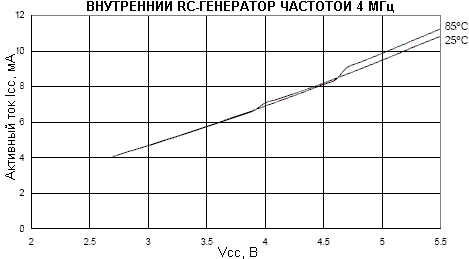

Рисунок 163. Зависимость активного потребляемого тока от напряжения питания (тактирование внутренним RC-генератором частотой 4МГц)

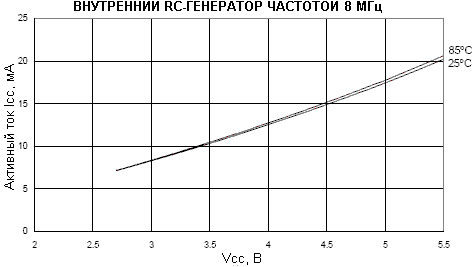

Рисунок 164. Зависимость активного потребляемого тока от напряжения питания (тактирование внутренним RC-генератором частотой 8МГц)

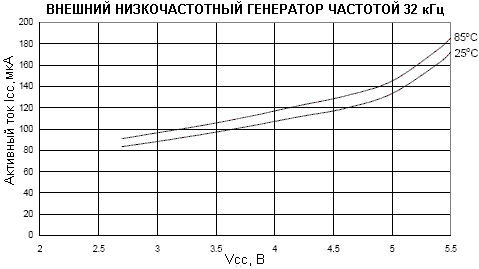

Рисунок 165. Зависимость активного потребляемого тока от напряжения питания (тактирование внешним низкочастотным генератором частотой 32 кГц)

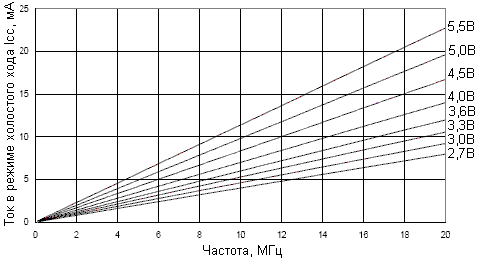

Рисунок 166. Зависимость потребляемого тока в режиме холостого хода (Idle) от тактовой частоты

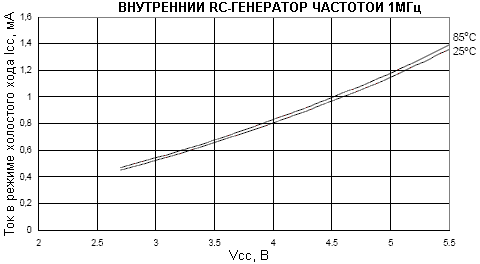

Рисунок 167. Зависимость потребляемого тока в режиме холостого хода (Idle) от напряжения питания (тактирование внутренним RC-генератором частотой 1МГц)

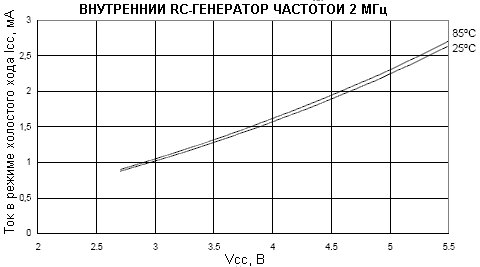

Рисунок 168. Зависимость потребляемого тока в режиме холостого хода (Idle) от напряжения питания (тактирование внутренним RC-генератором частотой 2МГц)

Рисунок 169. Зависимость потребляемого тока в режиме холостого хода (Idle) от напряжения питания (тактирование внутренним RC-генератором частотой 4МГц)

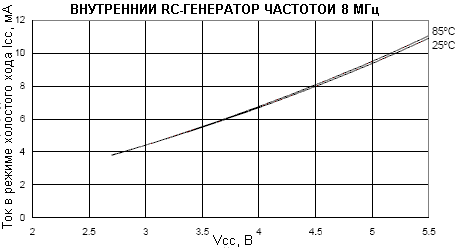

Рисунок 170. Зависимость потребляемого тока в режиме холостого хода (Idle) от напряжения питания (тактирование внутренним RC-генератором частотой 8МГц)

Типовые характеристики aTmega128: предварительные данные (продолжение)

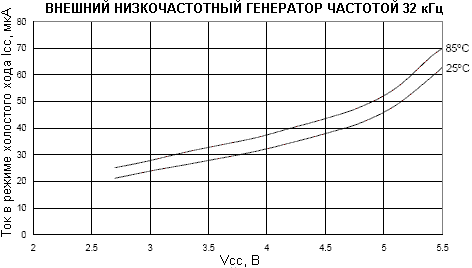

Рисунок 171. Зависимость потребляемого тока в режиме холостого хода (Idle) от напряжения питания (тактирование внешним низкочастотным генератором частотой 32 кГц)

Рисунок 172. Зависимость потребляемого тока в режиме выключения (Power-down) от напряжения питания (сторожевой таймер отключен)

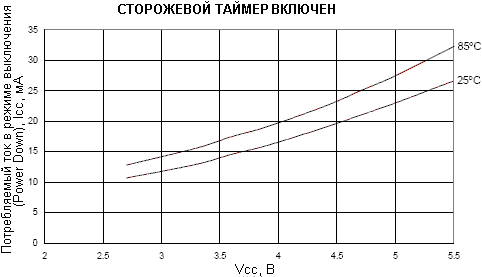

Рисунок 173. Зависимость потребляемого тока в режиме выключения (Power-down) от напряжения питания (сторожевой таймер включен)

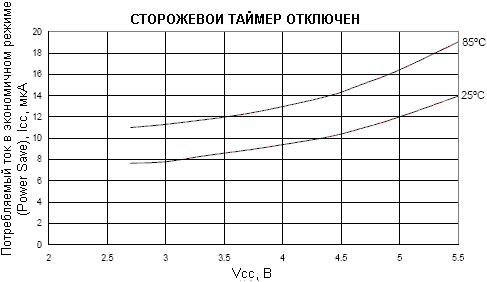

Рисунок 174. Зависимость потребляемого тока в экономичном режиме (Power-save) от напряжения питания (сторожевой таймер отключен)

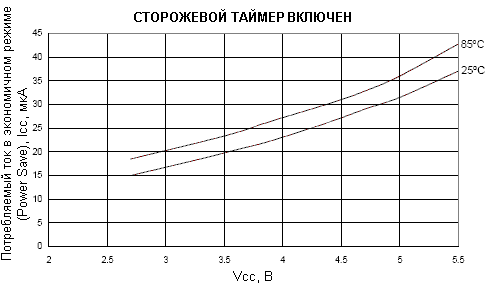

Рисунок 175. Зависимость потребляемого тока в экономичном режиме (Power-save) от напряжения питания (сторожевой таймер включен)

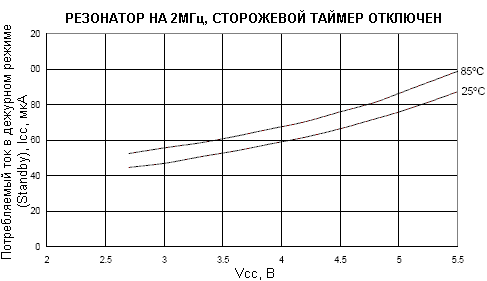

Рисунок 176. Зависимость потребляемого тока в дежурном режиме (Standby) от напряжения питания (тактирование резонатором частотой 2МГц, сторожевой таймер отключен)

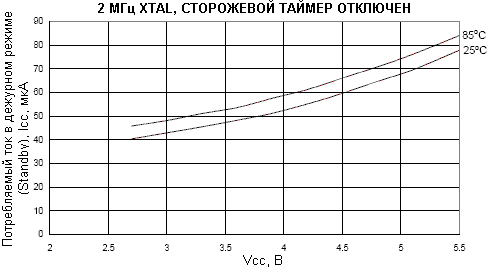

Рисунок 177. Зависимость потребляемого тока в дежурном режиме (Standby) от напряжения питания (тактирование XTAL 2МГц, сторожевой таймер отключен)

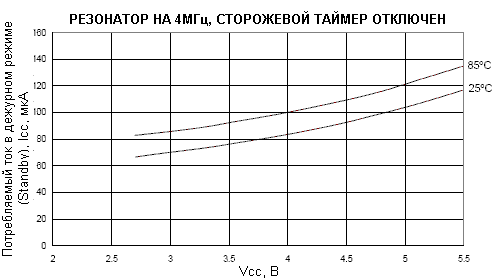

Рисунок 178. Зависимость потребляемого тока в дежурном режиме (Standby) от напряжения питания (тактирование резонатором частотой 4МГц, сторожевой таймер отключен)

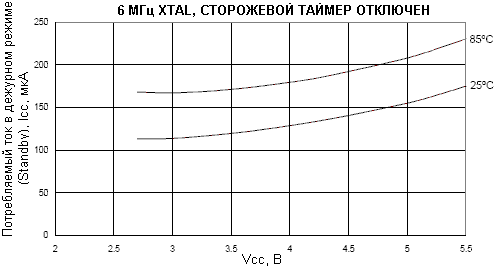

Рисунок 179. Зависимость потребляемого тока в дежурном режиме (Standby) от напряжения питания (тактирование XTAL 6МГц, сторожевой таймер отключен)

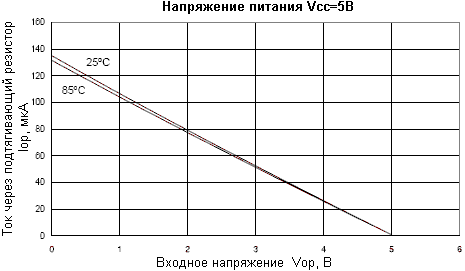

Рисунок 180. Зависимость тока через подтягивающий резистор портов ввода-вывода от входного напряжения при напряжении питания VCC = 5В

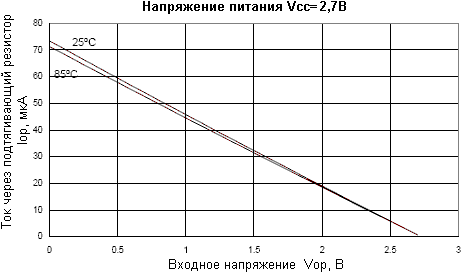

Рисунок 181. Зависимость тока через подтягивающий резистор портов ввода-вывода от входного напряжения при напряжении питания VCC = 2,7В

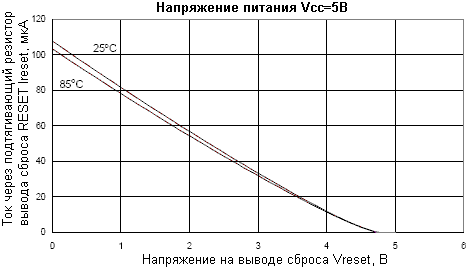

Рисунок 182. Зависимость тока через подтягивающий резистор вывода сброса (RESET) от входного напряжения при напряжении питания VCC = 5В

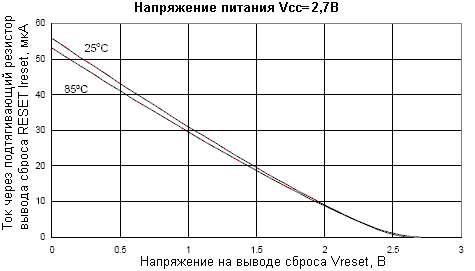

Рисунок 183. Зависимость тока через подтягивающий резистор вывода сброса (RESET) от входного напряжения при напряжении питания VCC = 2,7В

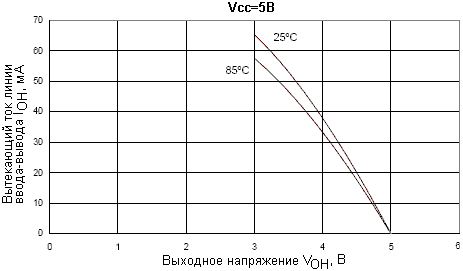

Рисунок 184. Зависимость вытекающего тока портов ввода-вывода от выходного напряжения при напряжении питания VCC = 5В

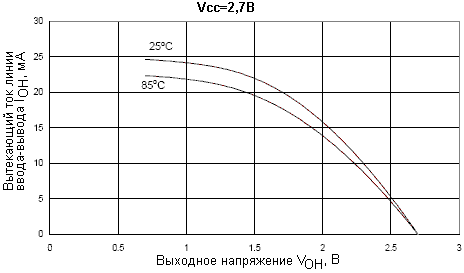

Рисунок 185. Зависимость вытекающего тока портов ввода-вывода от выходного напряжения при напряжении питания VCC = 2,7В
