4.2. Опис лабораторного стенду

В роботі досліджується вимірювальна компенсаційна схема з ручним урівноваженням та автоматичним потенціометром типу КСП-2. Усі елементи вимірювальної схеми виведені на передню панель стенду і з'єднані відповідно схемі (рис. 4.3).

Потенціометр КСП-2 з'єднаний з лабораторним стендом з допомогою роз'єму та додаткових підключень не потребує. В схемі вимірювання ЕРС термопари ручне урівноваження здійснюється з допомогою дводекадного перемикача R_P , проградуйованого у мілівольтах. Для уберігання гальванометра від великих напруг некомпенсації передбачена відповідно кнопка "Точно". При цьому спочатку проводиться ручне урівноваження в режимі "Грубо" (кнопка "Точно" не натиснута), потім - в режимі "Точно".

Перемикач П1 служить для перемикання схеми вимірювання ЕРС з режиму "Контроль" "К" на режим "Вимірювання" ("В"). Установка робочого струму в режимі "Контроль" здійснюється з допомогою реостата R_Д , розташованого в нижній частині стенду.

4.3. Порядок виконання роботи

1. Вивчити принцип роботи та конструкцію первинного вимірювального перетворювача температури, а також електронного автоматичного потенціометра.

2. Зібрати схему для проведення досліджень (рис.4.3).

3. Увімкнути електронний потенціометр і дати йому прогрітися 5 хвилин.

4. Встановити на шкаті R_р напругу, яка дорівнює 0,0 В, перемикач П1 перевести в положення "К" та, удержуючи його в цьому положенні, реостатом Rд домогтися нульового показання гальванометра Г2 (після урівноваги гальванометра провести коректировку встановлення "О" при натиснутій кнопці "Точно").

5. Перемикач ПІ перевести в положення "В". З допомогою R_Р добитися нульового показання гальванометра Г2. Після урівноваги уточнити значення R_Р при натиснутій кнопці "Точно" гальванометра Г2.

6. Записати: показання приладів при кімнатній температурі (температуру повітря по ртутному термометру в _PC); значення Еm (мВ) по шкалі R_Р (оми шкали відповідають мілівольтам шкали Е_Т); значення температури, виміряної електронним потенціометром _П. Дані вимірювань занести в табл. 4.1.

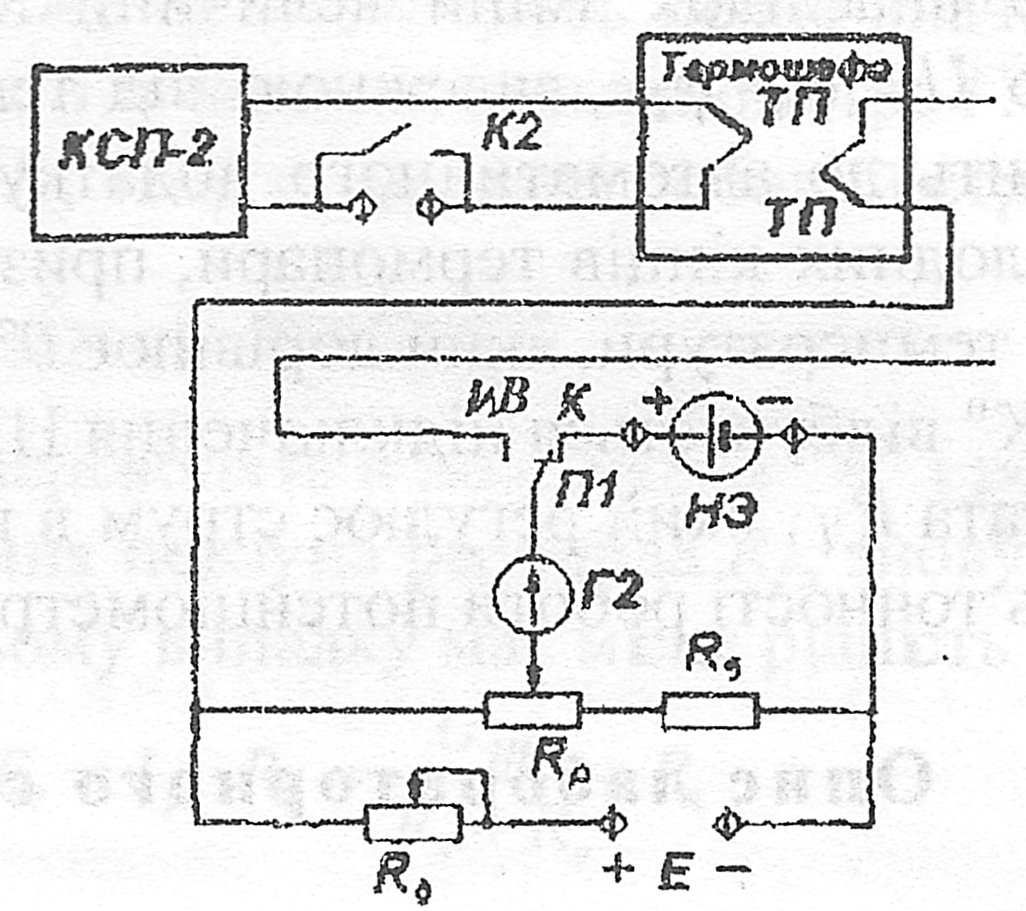

Рис. 4.3

Таблиця 4.1

№ п.п	Виміряти			Обчислити
	РТ, °С	ЕТ, мВ	П,°С	і, %
1.
2.
3.
4.
5.
6.

7. Увімкнути термошафу та по мірі підвищення температури через кожні 15°С (за ртутним термометрам) вимірювати ті ж параметри, урівноважуючи кожного разу вручну схему вимірювання Е_Т . Результати вимірювань занести в табл. 4.1. Вимірювання закінчити при температурі ~ 100°С.

8. Зняти динамічну характеристику електронного потенціометра у комплекті з відповідним первинним вимірювальним перетворювачем. Динамічну характеристику знімають при стрибкуватій зміні температури середовища переміщенням перетворювача з середовища термошафи в середовище з кімнатною температурою за допомогою повного відкриття дверцят термошафи з встановленими , па них первинними вимірювальними перетворювачами.

Дані досліджень занести в табл. 4.2.

Таблиця 4.2

t, ceк	0	40	80	120	160	200	240	280
П, °С
