2.2. Опис лабораторного стенду

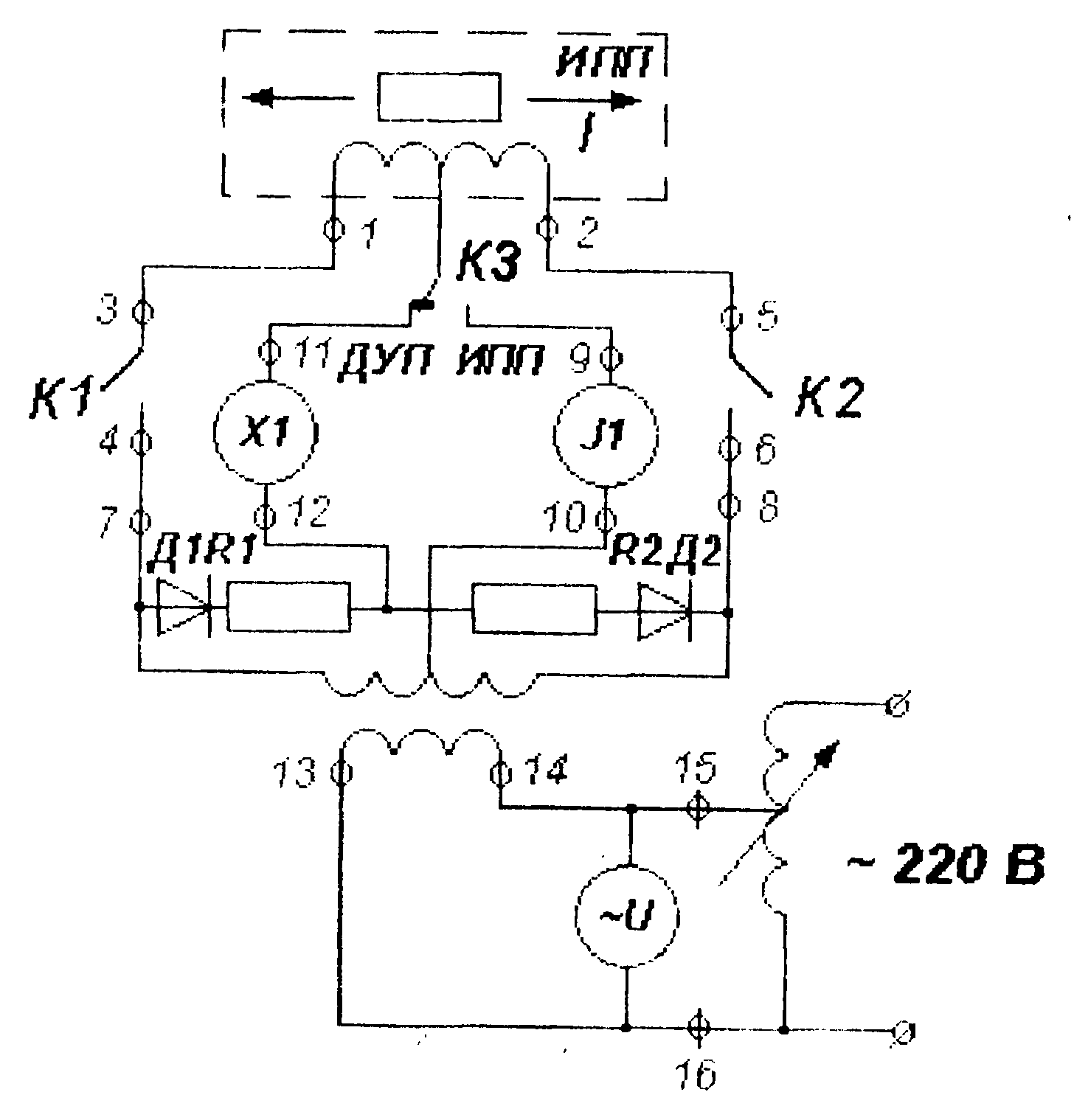

У роботі досліджуються індуктивні ІПП з розімкненим магнітним колом. Як пристрій, який задає переміщення, використовується мікрометр, конструктивно виконаний як задатчик переміщень ІПП. Схему (рис.2.3) збирають з допомогою клем, виведених на передню панель стенду.

Для виміру вихідного сигналу служать прилади І₁, та Х1, причому прилад І₁ вимірює вихідний струм перетворювача в режимі "ІПП", випрямленого з допомогою ФЧВ. Прилад Х1 вимірює безпосередньо переміщення l в режимі "ДПП", який реалізує схему промислового ДПП. Вибір режимів роботи ІПП робиться перемиканням КЗ , розташованим на передній панелі стенду.

Рис. 2.3

Для регулювання напруги живлення ІПП передбачений ЛАТР, розміщений в передній панелі стенда, рукоятка якого має позначення Рег - ~U. Вольтметр ~U служить для виміру напруги живлення ІIIII.

2.3. Порядок виконання роботи

1. Вивчити принцип роботи ІПП.

2. Зібрати схему для проведення досліджень (див. рис.2.3).

3. Увімкнути К1 та К2. Ключ КЗ перевести и положення "ІПП". Переміщуючи з допомогою мікрометра якір ІПП, добитися нульового показу приладу І₁. Отримане при цьому показання шкали мікрометра прийняти за вихідне положення ІПП (l=0).

4. Зняти залежність І'=(L) при U_жив = 220В і значеннях переміщення l відповідно табл. 2.1.

5. Повторити п.4 при U_жив = 200В. Дані вимірювань занести в табл.2.1.

Таблиця 2.1

l	-4.0	-3.5	-3.0	-2.5	-2.0	-1.5	-1.0	-0.5	0.0	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0
I 																		При 220 В
I 																		При 200 В

6. Ключ КЗ перевести в положення "ДПП" і зняти залежність l₁ = (l) при таких самих значеннях l (U_жив = 220В).

Отримані дані занести в табл. 2.2.

Таблиця 2.2

l	-4.0	-3.5	-3.0	-2.5	-2.0	-1.5	-1.0	-0.5	0.0	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0
l1
