1.2 Выводы
Процессы теплообмена, при которых температурное поле изменяется не только в пространстве, но и во времени, называются нестационарными. Это и охлаждение воздуха в течение суток, и охлаждение вскипячённой воды в чайнике с течение времени и многие другие. Из указанных примеров можно выделить два основных вида процесса нестационарной теплопроводности. Первый из них, когда нагретое или охлаждённое тело стремится к тепловому равновесию, второй, когда тело претерпевает периодические температурные изменения.
Если нагревать поверхность плиты, то сначала начинают прогреваться поверхностные слои, затем уже тепло начинает поступать в глубинные слои. Тепло от пара к стенке передаётся конвекцией, которая характеризуется интенсивностью теплообмена.

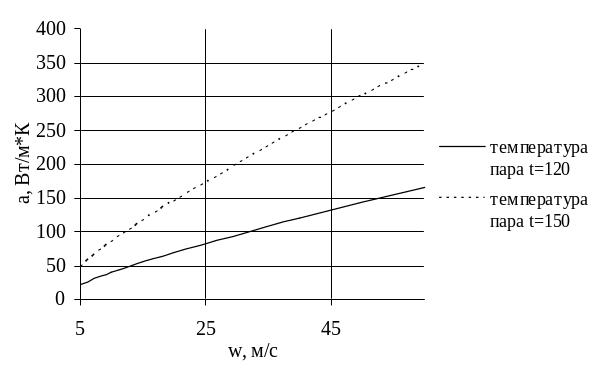

Рисунок 1.1 - Изменение коэффициента теплоотдачи при увеличении скорости и температуры пара.
Из графиков можно сказать, что увеличение скорости пара ведёт к росту коэффициента теплоотдачи. Причём зависимость прямопропорциональная. Однако по мере увеличения температуры пара влияние скорости снижается.

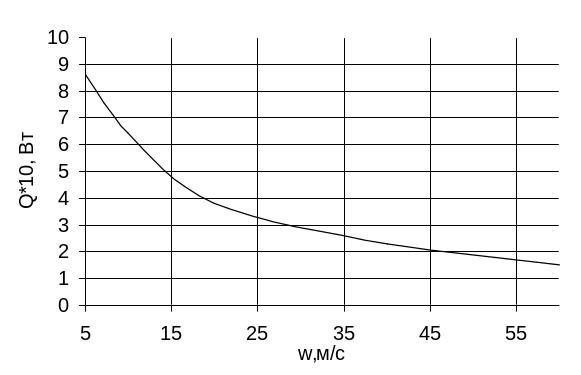

Рисунок 1.2 - Изменение теплового потока при изменении скорости пара, температура пара 1200С
Количество же тепла, необходимое для нагревания поверхности плиты до температуры пара, снижается при увеличении скорости пара. При повышении температуры пара количество необходимого для нагрева поверхности плиты также уменьшается. Этот факт можно объяснить тем, что поток движущегося вдоль поверхности плиты пара конвекцией передаёт тепло поверхностному слою плиты. От поверхности плиты в глубь тепло распространяется теплопроводностью, которая не зависит от скорости и температуры пара. Нагрев поверхности плиты под воздействием пара происходит быстро. За это время поверхностный слой не успевает отдать тепло другим слоям, а при этом получает новые «порции» тепла. Тепло накапливается и, так как нет возможности быстро его передать, поверхность плиты начинает перегреваться. Этот эффект называют тепловым ударом. Так как разность между температурой поверхности плиты и глубинными слоями велика, то такой режим течения пара может привести к возникновению трещин и разрушению плиты. Из полученных графиком можно сделать вывод, что для прогрева плиты за время τ, самым оптимальным является режим течения пара при температуре 120 градусов и скорости ниже 5 м/с, приблизительно 1-2 м/с. Дальнейшее увеличение скорости пара приводит к тепловому удару поверхности плиты. Применение пара с температурой в 150 градусов неприемлемо, так как даже скорость 5 м/с вызывает тепловой удар.

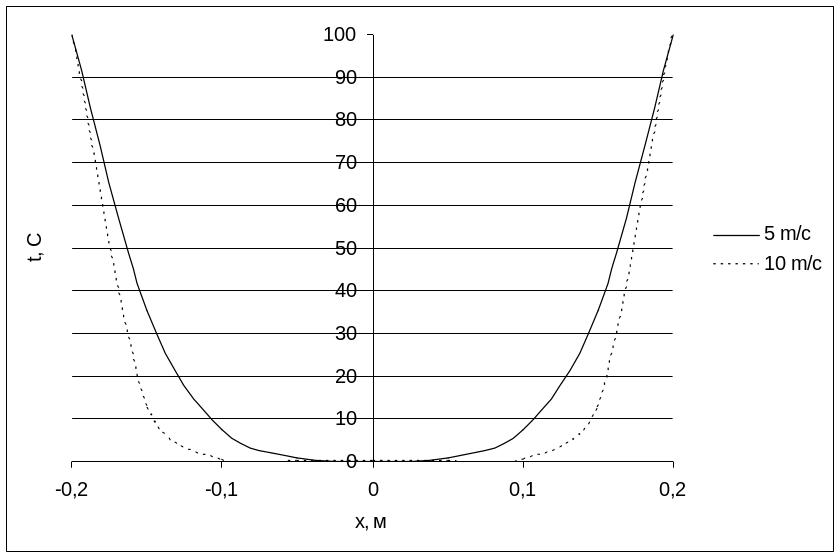

Рисунок 1.3 - Распределение температуры в плите при температуре пара 1200С.
Рисунок 1.4 -Распределение температуры в плите при температуре пара 1500С
2. Передача теплоты через оребрённую поверхность плоской стенки.
Задание.
Исследовать эффективность оребрения поверхности плоской стенки в зависимости от высоты ребра h и теплопроводныхсвойств его материала при граничных условиях третьего рода.
Плоская стенка с размерами по высоте 800 мм и ширине 1000 мм оребрена продольными рёбрами прямоугольного сечения. По ширине стенки размещено 50 рёбер. Для оптимального размера ребра выполнить расчёты распределения температуры,определить плотность теплового потока, передаваемого ребром, оценить вклад отвода теплоты к окружающему воздуху оребрённой поверхности стенки по сравнению с неоребрённой. Данные к заданию приведены в таблице.
Таблица 2.1 - Данные к заданию
Высота ребра h, мм |
Толщина ребра δ, мм |
Температура окружающего воздуха tв |
Температура у основания ребра t0 |
Скорость движения воздуха w, м/с |
10,20,30,40,50 |
1 |
30 |
90 |
2,6,12,20 |
