4.5.6.12.15.22.24. Описание свёрл.
Инструмент предназначен для сверления отверстий в сплошном материале, а также для рассверливания отверстий.
По конструкции сверла делятся на группы: спиральные сверла, сверла с прямыми канавками, перовые сверла, сверла для глубоких отверстий(пушечные, ружейные, шнековые), сверла для кольцевого сверления(свер. Больших D >80мм), центровочные сверла и специальные комбинированные сверла.
Сверла бывают с коническим и цилиндрическим хвостовиком.
Основные
конструктивные элементы спиральных
сверл: D-
диаметр сверла; 2φ-
угол режущей части (угол при вершине)от
него зависит передний и задний угол,
влияют свойства обр. матер, для твердых
и хрупких 130-150, для более мягких и
вязких80-90, у стандартных 116-118;
ω - угол наклона винтовой канавки
бывают правые и левые
с
увеличением
ω
увел. перед угол, процесс резанья
протекает в легких условиях : сход
стружки улучшается, уменьшается осевая
сила(подача), а также уменьшение крутящего
мом. на сверле;
α, γ, δ-геометрические
параметры режущей части сверла, т. е.
передний
и задний углы и угол резания;

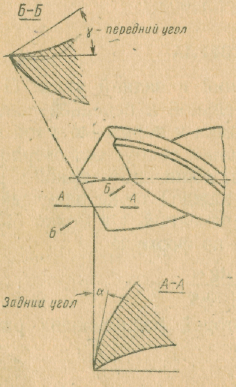

Передний
угол рассматривается в плоскости,
перпендикулярной к режущей кромке
(плоскость ББ)
Для
точки, находящейся
на периферии сверла, задний угол в
нормальной плоскости ББ
может
быть определен по следующей формуле:
.
d — толщина сердцевины (или диаметр сердцевины); b — ширина пера (зуба); f — ширина ленточки; обратная конусность; форма режущей кромки и профиль канавки сверла; lo — длина рабочей части; L — общая длина сверла.
Вопрос 4,5,6,12,15,22,. Описание инструмента шевер.
Шеверами называют инструменты, предназначенные для окончательной обработки боковых сторон зуба колес путем срезания очень тонких стружек. Этот процесс напоминает скобление или шабрение. Шевингование производится на специальных станках.

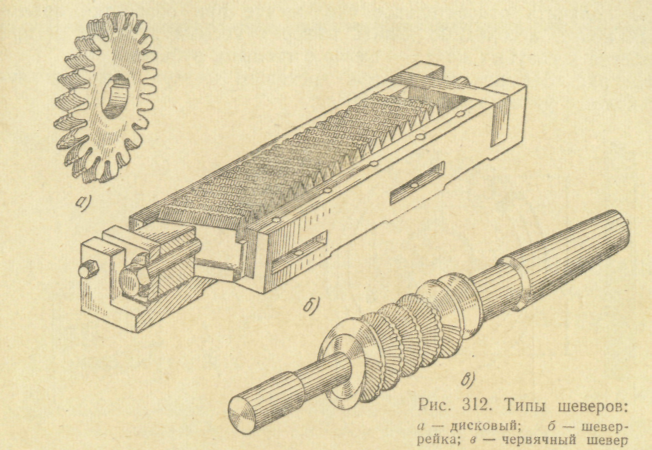

Шевер представляет собой закаленное зубчатое колесо (дисковый шевер; рис. а), или закаленную зубчатую рейку (шевер-рейка; рис. б), или, наконец, закаленный червяк с насечкой (червячный шевер; рис. в).
Дисковый шевер, представляющий собой корригированное зубчатое колесо, зубья которого снабжены канавками, образующими режущие кромки. Дисковые шеверы благодаря их небольшим габаритам получили более широкое распространение, чем остальные виды шеверов. Шеверы изготовляются для шевингования колес с модулем до 8 (и выше в отдельных случаях).
Аналогично дисковому шеверу происходит работа шевера-рейки, только зацепление в этом случае обеспечивается не между двумя колесами, а между рейкой и колесом. Однако шевер-рейка из-за сложности изготовления не находит применения.
Червячный шевер, представляющий собой червяк с мелкими насеченными зубьями, работает как червячная фреза, только с той разницей, что стружка при этом из-за большого числа часто расположенных зубьев может быть очень мелкой, и поэтому получается чистая поверхность обрабатываемого червячного колеса.
Расчет шевера
Определение угла наклона зубьев β0 β0 = β – Σ
β – угол наклона зубьев колеса;
Σ – угол скрещивания осей колеса и шевера.
Модуль по нормали mo mo = m
m – модуль колеса;
Модуль по торцу mso mso = mo/cos β0
4. Число зубьев zo zo = (dao - 3 mo)/ mso
dao – наружный диаметр шевера, выбираемый из паспортных данных станка.
5. Делительный диаметр шевера do do = mso ∙ zo
