1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

Вкажіть основні вимоги, що стосуються шпинделів металорізальних верстатів, від яких залежить точність обробки у радіальному напрямку?
Низька вартість.
Висока жорсткість.
Висока вібростійкість.
Стабільність положення вісі шпинделя

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=40; n_{дв. ном.}=1000 хв^-1; n_{дв. max}=5500 хв^-1; n_{шп. min}=125 хв^-1.

БІЛЕТ №15

1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

Шпиндель буде встановлений на підшипниках кочення у верстаті класу точності Н и П. Який матеріал Ви рекомендуєте для його виготовлення?
Сталь 50Х або 40ХГР.
Твердий сплав.
Чавун.
Сталь 40Х, 50, 45.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=50; n_{дв. ном.}=475 хв^-1; n_{дв. max}=3200 хв^-1; n_{шп. min}=20 хв^-1.

БІЛЕТ №16

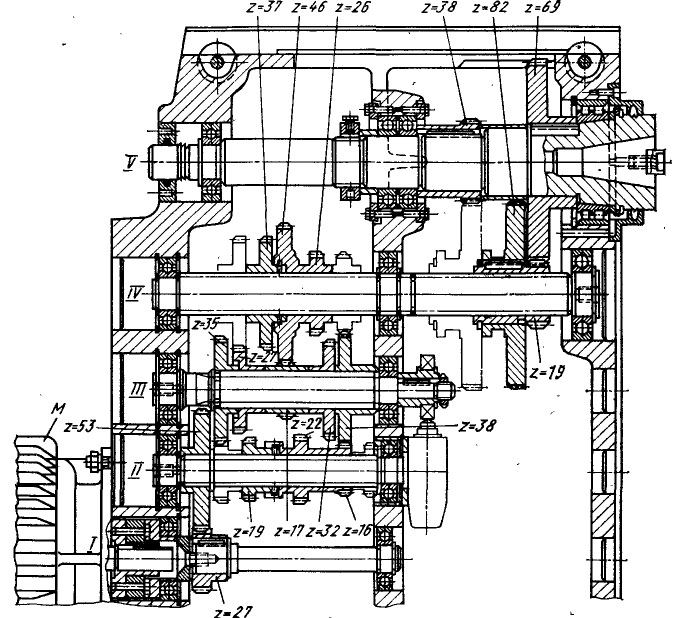

1. Визначити, для якого типу верстатів призначений цей вузел. Визначити кількість швидкостей та записати структурну формулу для даного привода

Як зміниться жорсткість шпинделя, якщо замісто сталі застосувати мідь?
а)	Не зміниться.
б)	Зменшиться.
в)	Збільшиться.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=30; n_{дв. ном.}=975 хв^-1; n_{дв. max}=4600 хв^-1; n_{шп. min}=40 хв^-1.

БІЛЕТ №17

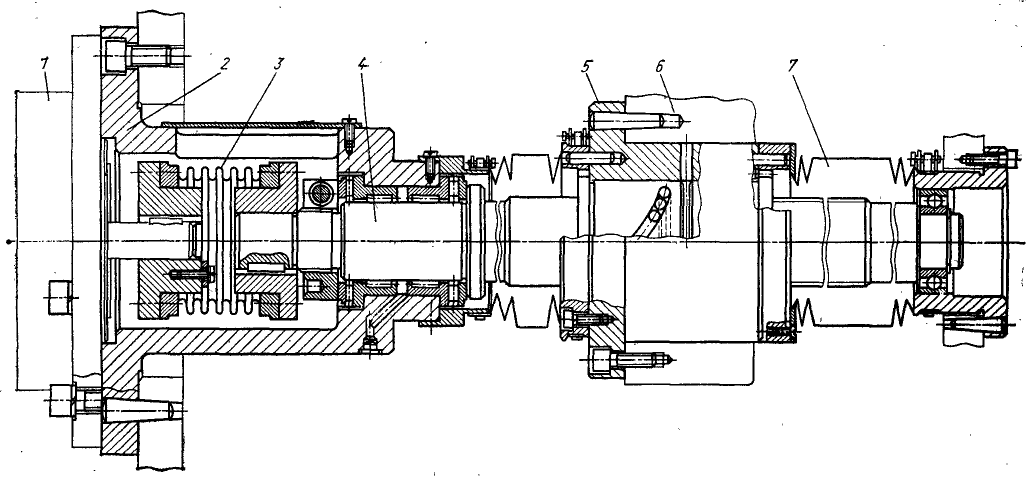

1. Для даного вузла перелічити деталі від точності яких залежить точність встановлення оброблюваної деталі на верстаті.

Який з елементів формул, наведених нижче, відображає вплив ширини та висоти станини на її жорсткість?

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей. Вихідні дані: D=80; n_{дв. ном.}=700 хв^-1; n_{дв. max}=4700 хв^-1; n_{шп. min}=16 хв^-1.

БІЛЕТ №18

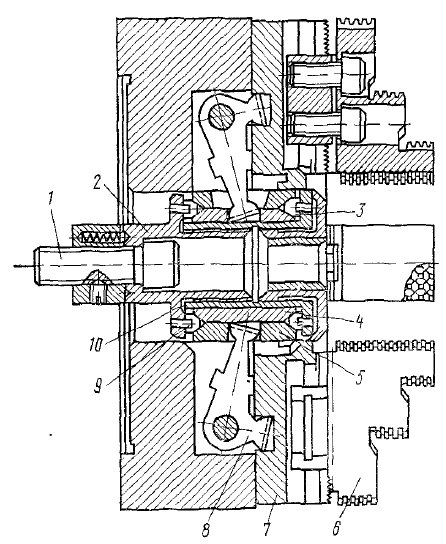

1. Дати обґрунтовану оцінку жорсткості та швидкохідності даного тягового механізму. Дати рекомендації по збільшенню осьової жорсткосі.

Власна частота коливань шпинделю 400 Гц, частота вимушених коливань 350 Гц. Чи вібростійкий шпиндель? Якщо ні, то які методи підвищення вібростійкості Ви рекомендуєте?
Непотрібно, шпиндель вібростійкий.
За рахунок більш жорсткої конструкції шпинделю.
Застосування віброгасителів.
Зміна частоти вимушених коливань.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=64; n_{дв. ном.}=800 хв^-1; n_{дв. max}=5000 хв^-1; n_{шп. min}=8 хв^-1.

БІЛЕТ №19

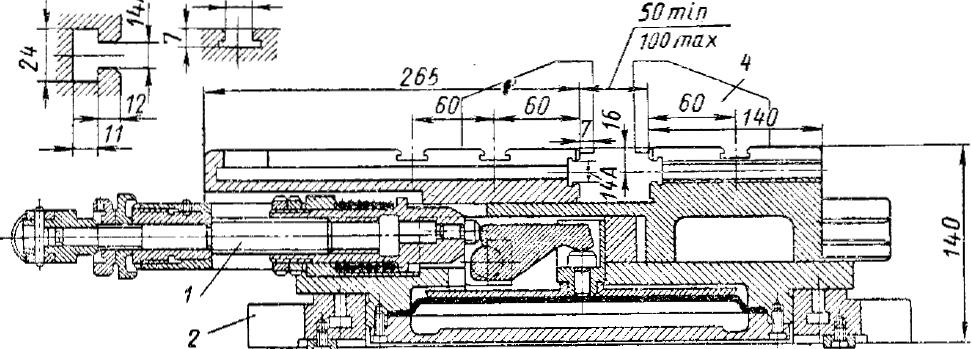

1. Вивести рівняння з поясненнями для визначення сили затискання для даного пристосування.

Вкажіть основні вимоги, що пред'являються до шпинделів металорізальних верстатів, від яких залежить точність обробки у радіальному напрямку?
Низька вартість.
Низька вібростійкість.
Стабільність положення оси шпинделя.
Висока вібростійкість.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=100; n_{дв. ном.}=390 хв^-1; n_{дв. max}=3200 хв^-1; n_{шп. min}=5 хв^-1.

БІЛЕТ №20

1. Вивести рівняння з поясненнями для визначення сили затискання для даного пристосування.

В яких випадках можливо застосування гідростатичних підшипників без дроселів?
а)	Застосування гідростатичних підшипників без дроселів неможливо.
б)	Можливо в шпиндельних опорах важких верстатів.
в)	Можливо у випадку використання підшипників з внутрішнім щільовим дроселюванням
г)	Можливо у випадку дії на опору постійного навантаження.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=50; n_{дв. ном.}=500 хв^-1; n_{дв. max}=3900 хв^-1; n_{шп. min}=25 хв^-1.

БІЛЕТ №21

1. Вивести рівняння з поясненнями для визначення сили затискання для даного пристосування.

В яких випадках можливо застосування гідростатичних підшипників без дроселів?
Застосування гідростатичних підшипників без дроселів неможливо.
Можливо в шпиндельних опорах важких верстатів.
Можливо у випадку використання підшипників з внутрішнім щільовим дроселюванням
Можливо у випадку дії на опору постійного навантаження.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей. Вихідні дані: D=100; n_{дв. ном.}=720 хв^-1; n_{дв. max}=5000 хв^-1; n_{шп. min}=125 хв^-1.

БІЛЕТ №22
