Дисципліна: «Конструювання та розрахунок верстатів і верстатних комплексів»

БІЛЕТ №1

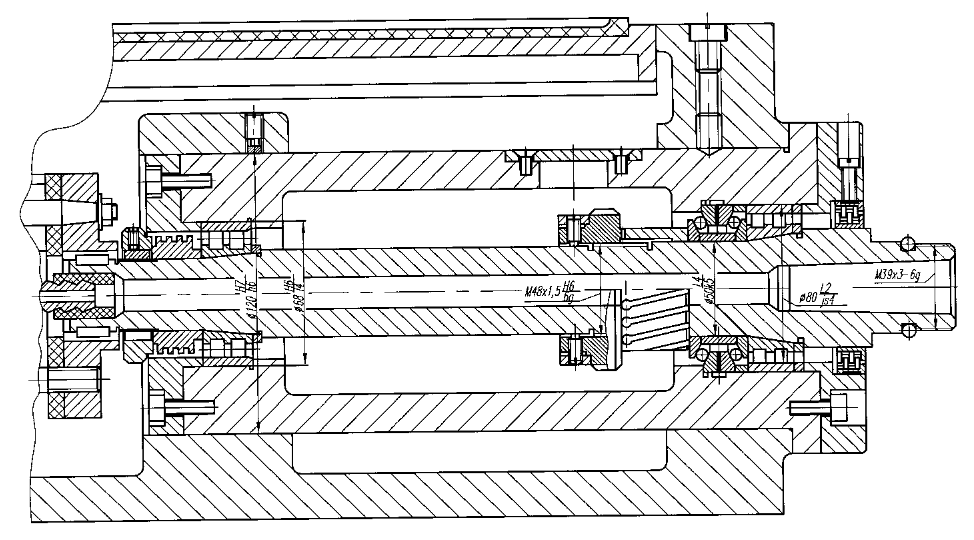

1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

Який з елементів формул, наведених нижче, відображає вплив ширини та висоти станини на її жорсткість?

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=150; n_{дв. ном.}=1000 хв^-1; n_{дв. max}=3000 хв^-1; n_{шп. min}=25 хв^-1.

БІЛЕТ №2

1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

Власна частота коливань шпинделю 400 Гц, частота вимушених коливань 350 Гц. Чи вібростійкий шпиндель? Якщо ні, то які методи підвищення вібростійкості Ви рекомендуєте?
Непотрібно, шпиндель вібростійкий.
За рахунок більш жорсткої конструкції шпинделю.
Застосування віброгасителів.
Зміна частоти вимушених коливань.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=100; n_{дв. ном.}=1000 хв^-1; n_{дв. max}=3000 хв^-1; n_{шп. min}=20 хв^-1.

БІЛЕТ №3

1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

Вкажіть основні вимоги, що пред'являються до шпинделів металорізальних верстатів, від яких залежить точність обробки у радіальному напрямку?
а)	Низька вартість.
б)	Низька вібростійкість.
в)	Стабільність положення оси шпинделя.
г)	Висока вібростійкість.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=100; n_{дв. ном.}=1000 хв^-1; n_{дв. max}=4000 хв^-1; n_{шп. min}=31 хв^-1.

БІЛЕТ №4

1. Дати обґрунтовану оцінку жорсткості, вантажопідйомності та швидкохідності даного шпиндельного вузла. Визначити, для якого типу верстатів призначена ця схема.

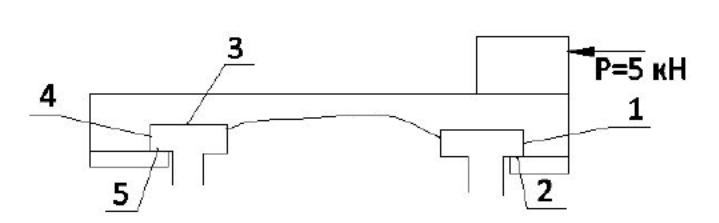

Схема напрямних та їх навантаження наведені на рисунку. Потрібно відрегулювати зазор з високою точністю. Який пристрій для регулювання зазору Ви застосуєте та в якому місті встановите?
Клиновий пристрій в місці 1.
Регульовану планку в місці 1.
Притискну планку в місці 5 и 2.
Клин в місці 4.

3. Розрахуйте привод головного руху з змішаним регулюванням для верстату з ЧПК, побудуйте графік частот обертів та визначте передатні відношення передач, розрахуйте числа зубів зубчастих передач коробки швидкостей і побудуйте кінематичну схему коробки швидкостей.

Вихідні дані: D=50; n_{дв. ном.}=750 хв^-1; n_{дв. max}=4500 хв^-1; n_{шп. min}=50 хв^-1.

БІЛЕТ №5
