3). Отображение состояния спутника («здоров / не здоров»).
Для отображения информации о состоянии спутника необходимо:
1). Последовательно нажать клавиши FUNC, 8, NEXT, чтобы войти в меню 8-2.

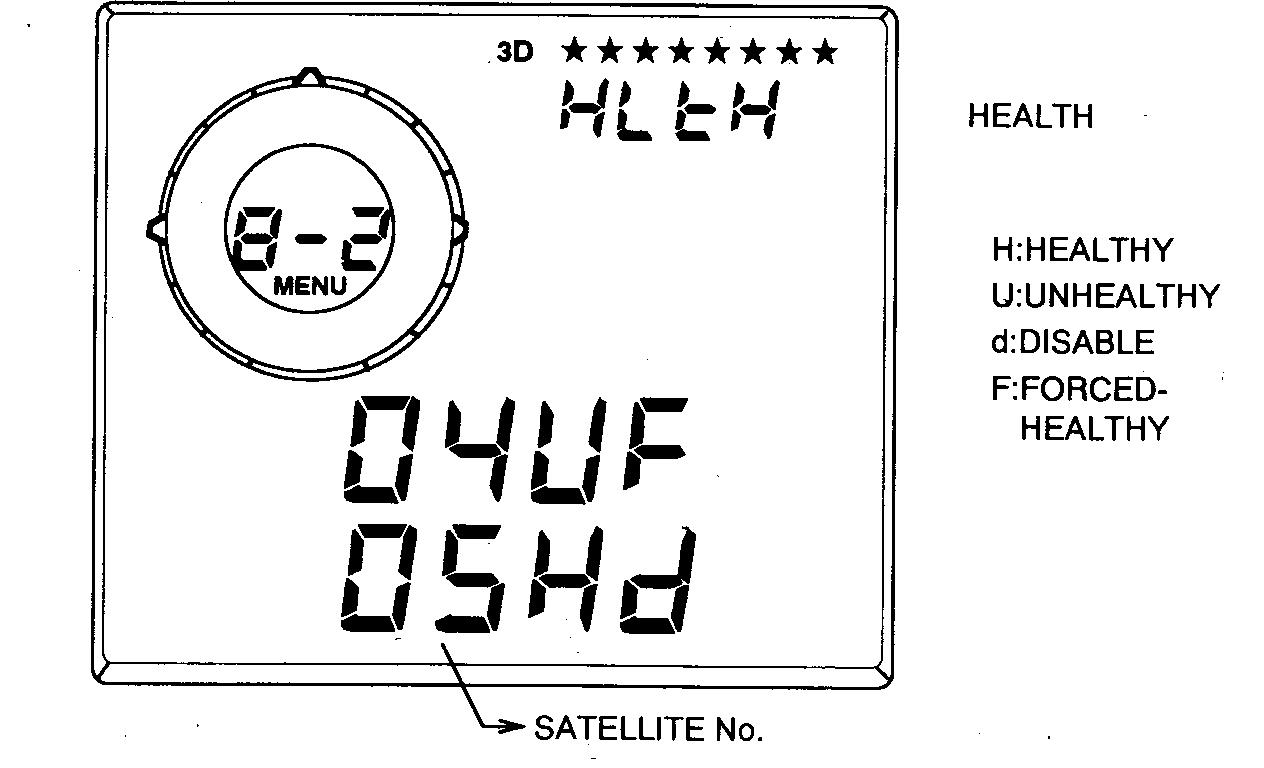

Рис. 5.3. Состояние спутника
Satellite Condition Screen
2). На 5 и 6 линиях отображены номера двух соседних спутников и их состояние.
3). Нажимая клавишу ▼ или ▲ курсора можно проверить состояние всех спутников GPS. При этом буква U означает, что спутник 04, например, в настоящее время «не здоров». Буква H означает, что спутник 05 в настоящее время «здоров» (находится в исправном состоянии, что никакие профилактические работы в настоящее время с данным спутником не выполняются).
4). Чтобы блокировать какой либо из спутников или ввести в обсервацию ранее заблокированный, необходимо с помощью клавиши ▲ или ▼ курсора вывести на экран номер необходимого спутника.
5). Нажать клавишу, чтобы перейти к знаку F, d или _.
F означает ввод спутника в обсервацию;
d- блокирование спутника;
_ не приняты никакие действия по изменению состояния спутника.
2. Самотестирование прибора.
Необходимо периодически включать режим самотестирования прибора, чтобы заблаговременно с помощью самотестирования выявить дефекты и ошибки в работе прибора. Самотестирование выполняется самим прибором и не может управляться пользователем.

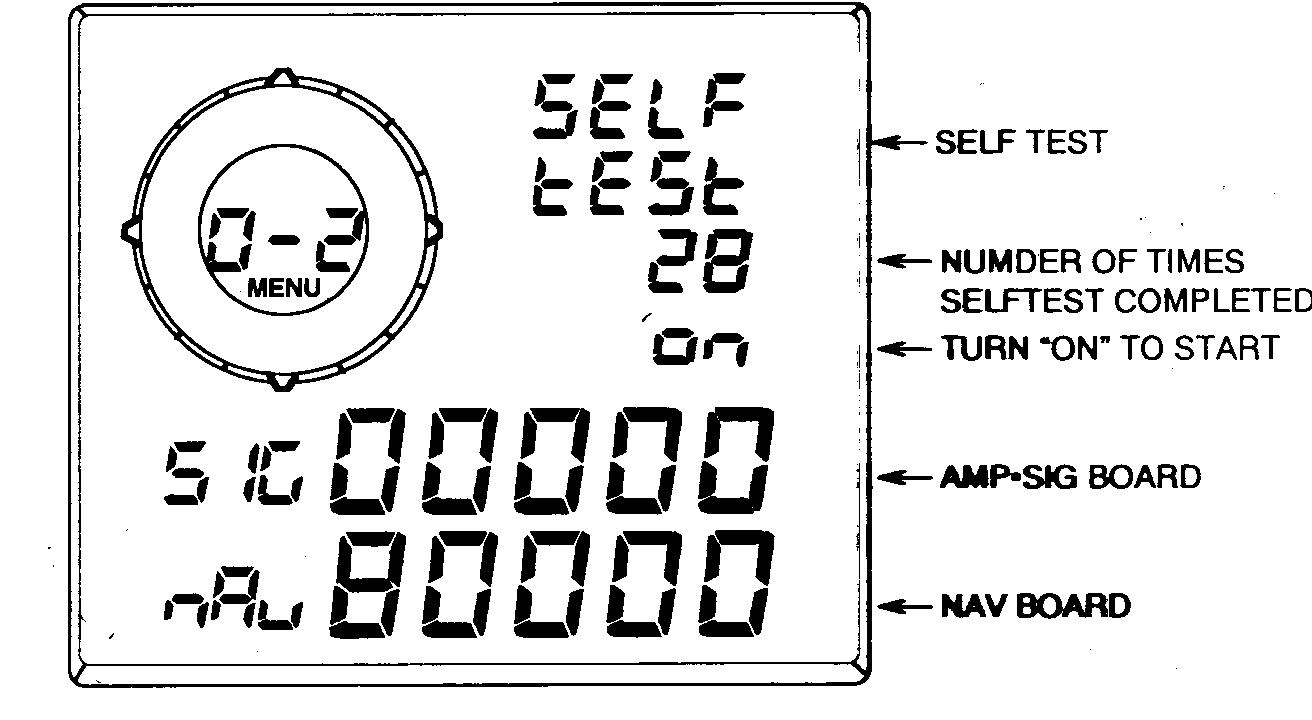

Рис. 5.4.Экран при самотестировании.
Self test Screen
В процессе самотестирования работа прибора по прямому назначению, выбор каких-либо функций с помощью меню невозможны.
Последовательность самотестирования.
1). Нажать последовательно клавиши FUNC, 0, NEXT, чтобы войти в меню 0-2.
2). Нажатием клавиши инверсии, включить режим “ON” – запуск самотестирования.
3) Нажать клавишу ENT.
4). Продолжается непрерывный процесс самотестирования.
5). На линии 3 инициируются временные циклы самотестирования.
6) Результаты самотестирования воспроизводятся на линиях 5 и 6 (соответственно, панель амплитуды сигнала и навигационная панель).
7).Чтобы выйти из режима самотестирования, нажать клавишу инверсии,
установив режим “OFF”. Затем нажать клавишу ENT.
8). Для выхода из меню 0-2 нажать одну из голубых клавиш.
Тестирование панели клавиш и lcd- экрана.
Последовательность тестирования:
1).Последовательно нажать клавиши FUNC, 0, NEXT, NEXT, NEXT, чтобы войти в меню 0-4.

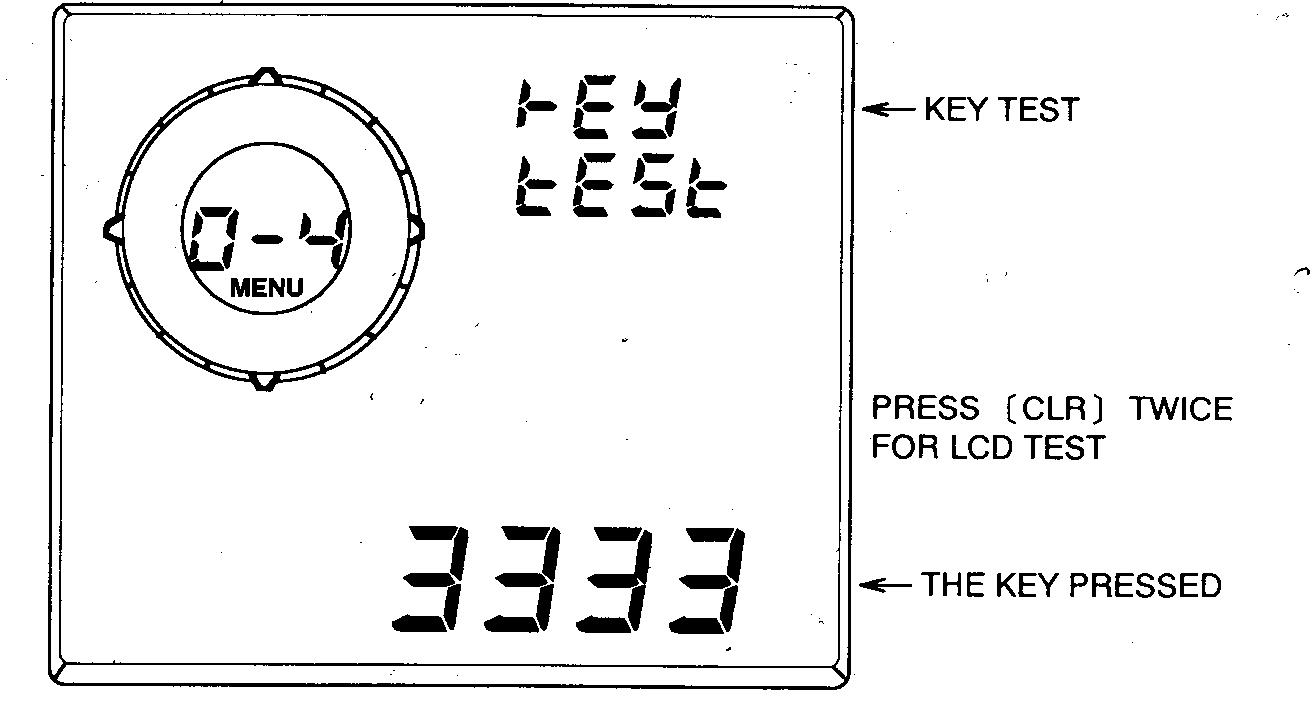

Рис.5.5. Тестирование панели клавиш
Keyboard Test Screen
2). Нажать клавишу инверсии, чтобы выключить режим “OFF” и включить (ON) - режим тестирования.
3). Нажать клавишу ENT.
4). Если прибор функционирует нормально, то при нажатии любой из клавиш на линии 6 будет отображаться буквенное или цифровое обозначение клавиши. Во внутренней окружности индикатора направления должно высвечиваться слово “Key”.
5). Для проверки LCD – экрана нажать дважды клавишу CLR.

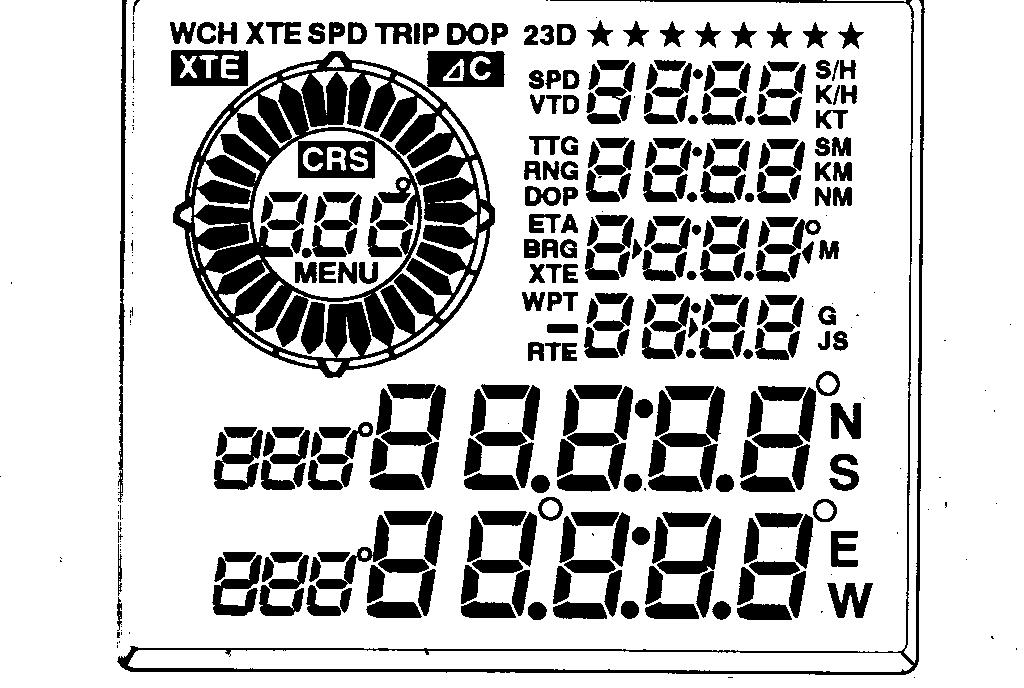

Рис.5.6. LCD тестирование
LCD Test Screen
6) Если LCD –матрица исправна, то на экране должны высветиться все сегменты матрицы, как показано на рис.5.6.
7).Для выхода из меню LCD тестирования достаточно нажать любую голубую клавишу.
