2. Клавиши прямого доступа (выделены голубым цветом) для работы с основными страницами меню.

1. STD DISP Вывод на экран дисплея стандартных (основных) параметров. Экран показывает скорость судна, расстояние до следующей путевой точки (WPT), пеленг на эту точку, номер точки, широту и долготу местонахождения судна в настоящее время.

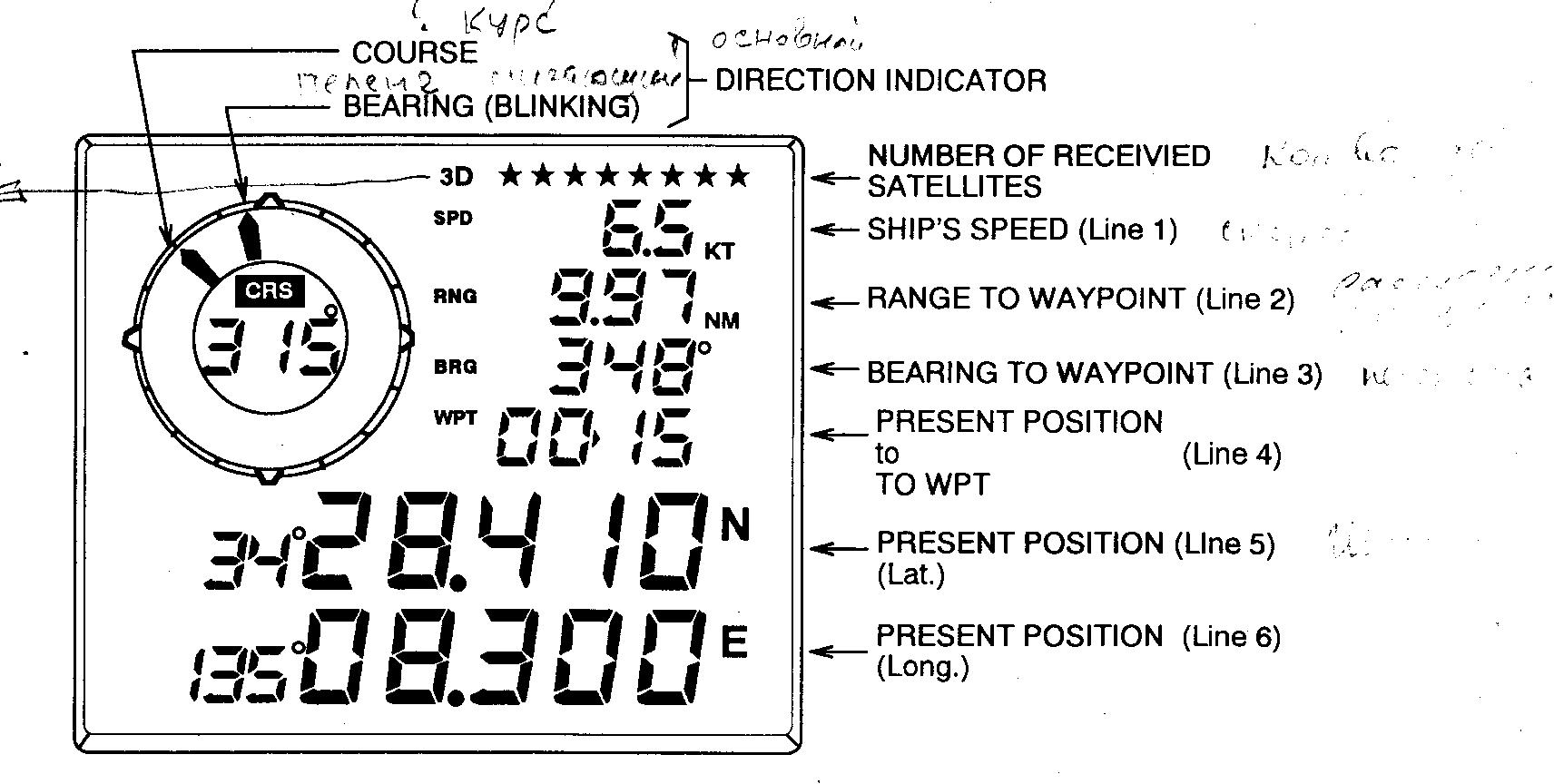

Рис. 2.2.Стандартный экран дисплея

2. NAV DATA Вывод на экран дисплея навигационных данных, введенных согласно процедуре функционального меню 2. SYS, подменю 2-8. Экран дисплея, приведенный на рис.2.3. показывает следующие навигационные данные:

Линия 1. Скорость (VTD -Velocity to destination) к месту назначения (в следующую WPT).

Линия 2. Время до прибытия в следующую WPT (TTG – Time to go).

Линия 3. Предполагаемое время прибытия в пункт назначения (ETA – Estimated time of arrival).

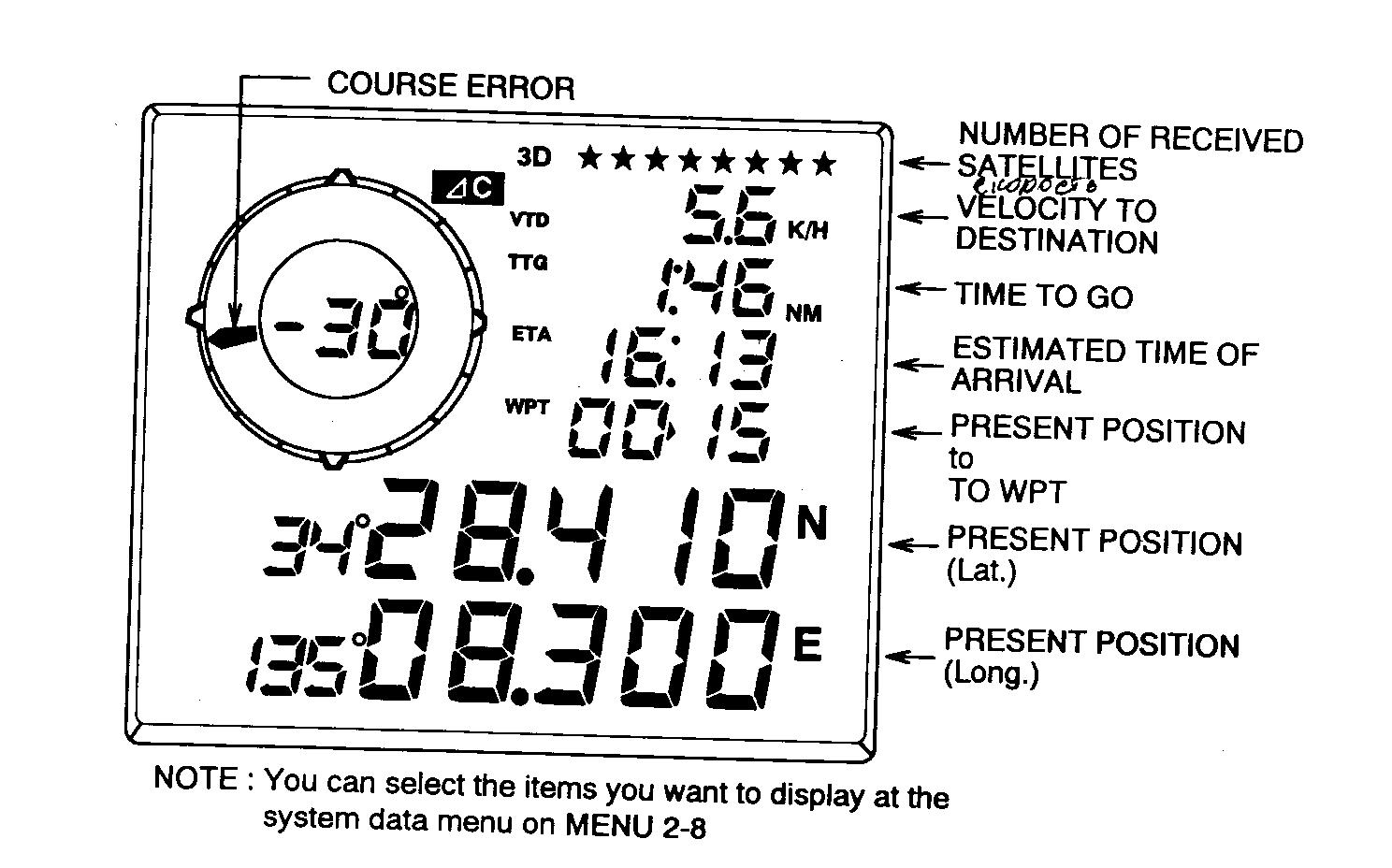

Рис.2.3. Экран дисплея с навигационными данными.

Линия 4. Текущая путевая точка и следующая точка.

Линия 5. Текущее значение широты.

Линия 6. Текущее значение долготы.

На линии 1,2 и 3 могут выводиться следующие навигационные параметры:

Speed (SPD) - скорость

Course (CRS) – курс

Range (RNG) – дистанция

Bearing (BRG) – пеленг

Velocity to destination (VTD) – скорость к месту назначения

Time to go (TTG) – время в пути

Estimated time of arrival (ETA) – предполагаемое время прибытия в конечный пункт

Cross track error (XTE) – отклонение линии пути за пределы заданного значении

Altitude (ALT) – высота

Trip distance (TRP) – ошибка дистанции

Course error (dC) - ошибка курса

Present time (TIM) –текущее время

HDOP (DOP) – геометрический фактор точности

None (OFF) -ничего

На индикаторе направления (DIRECTION INDICATOR, см. рис.2.2) может воспроизводиться один из следующих навигационных параметров:

SPD – скорость

CRS - курс

XTE – отклонение траектории пути за пределы заданного значения

dC - ошибка курса

OFF - ничего

В цифровом круге индикатора направления может воспроизводиться одно из следующих цифровых значений:

CRS

XTE

dC

OFF

3.ZOOM Key Для увеличения и выделения параметров, воспроизводимых на 5 и6 линиях.

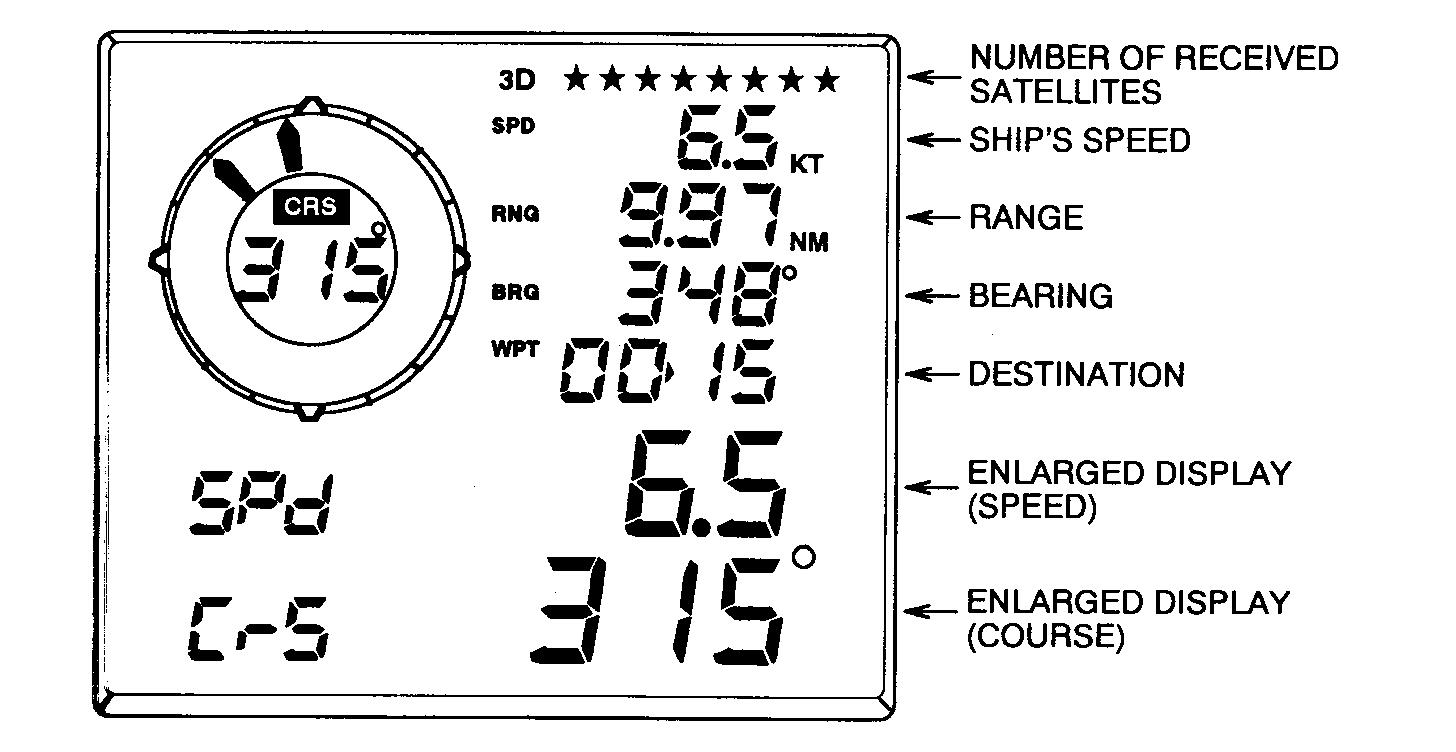

Рис. 2.4. ZOOM Display

Например, на рис.2.4 увеличены параметры SPD и CRS (скорости и курса).

На 5 и 6 линиях могут выделяться следующие параметры:

SPD - скорость

CRS - курс

RNG - дистанция

BRG - пеленг

VTD – скорость к месту назначения

TTG – время в пути

ETA – предполагаемое время прибытия в конечный пункт

XTE – отклонение траектории пути за пределы заданного значения

ALT – высота

TRP - ошибка по дистанции

dC - ошибка курса

TIM - время

DOP – геометрический фактор точности

OFF - ничего (выключено)

3. SAVE Key Ввод в память текущих координат.

В момент нажатия клавиши в памяти фиксируются текущие координаты (широта и долгота) точки, которую мы хотим отметить как событие. В будущем эта отметка может быть использована для возврата к ней. Данный навигатор способен сохранить до 20 точек событий, последовательно нумеруя их от 100 до 119. Когда память заполнена по всем 20 точкам, навигатор начинает стирать старые точки событий, последовательно меняя их на новые.

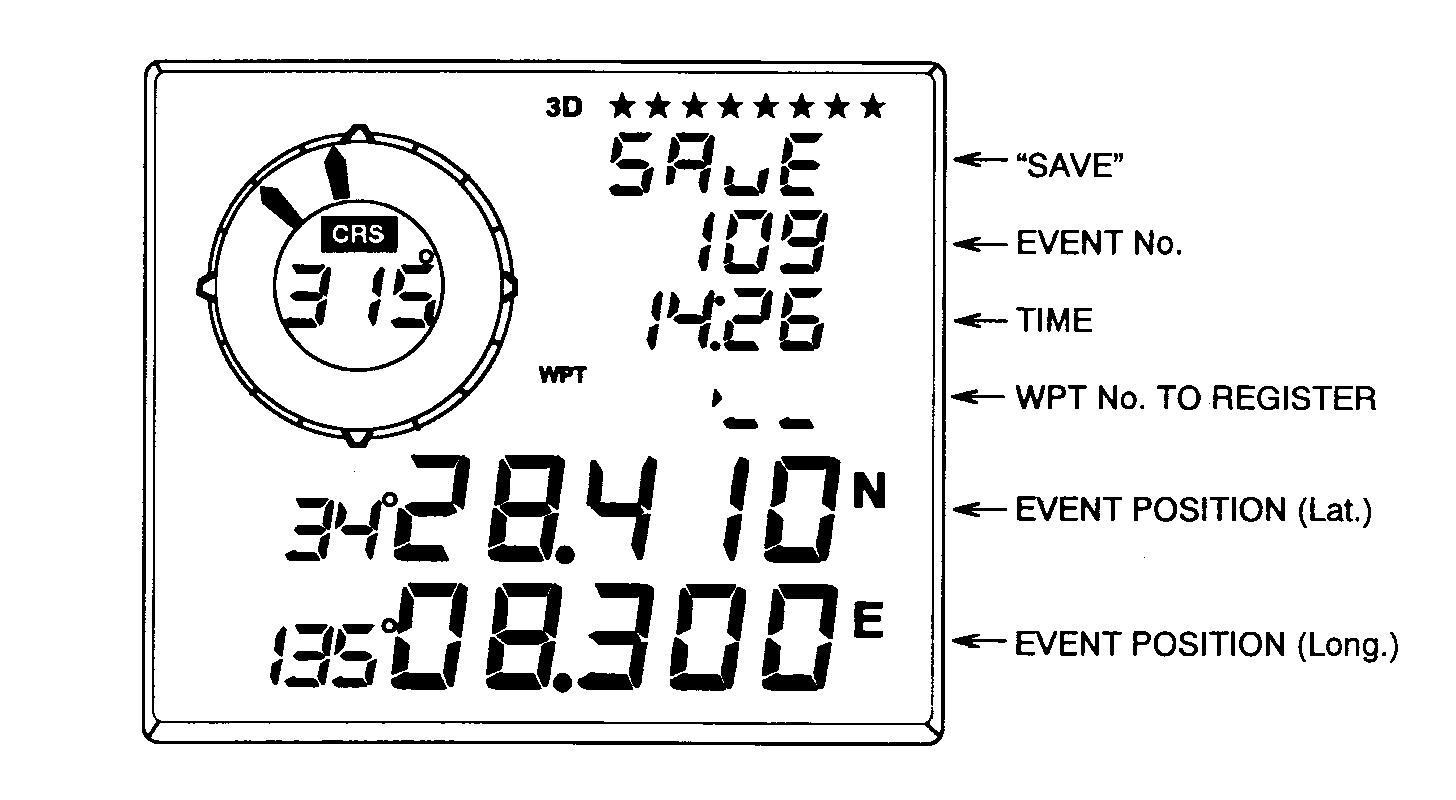

Рис.2.5. «SAVE» Screen

Если необходимо записать в память навигатора большее количество «событийных» точек, то их можно ввести как путевые точки (WPT).. В этом случае регистрация данных события в память WPT выполняется в следующей последовательности:

1. Нажать клавишу SAVE, чтобы ввести координаты события.

2. На линии 4 ввести двузначным числом номер путевой точки (см. WPT № TO REGISTER).

3. Нажать клавишу ENT.

4. RCL Key Для переадресации памяти точки события.

Для вызова из памяти нужной точки события после нажатия клавиши RCL, последовательно нажимая клавишу BACK или NEXT установите необходимый номер точки события ( линия 2: EVENT № ).

Регистрация в памяти точек события, внесенных как путевые точки:

1. Нажать клавишу RCL, затем, последовательно нажимая клавишу BACK или NEXT, выберите номер точки события;

2. Для выбора номера путевой точки в качестве точки события используются две цифры;

3. Нажать клавишу ENT

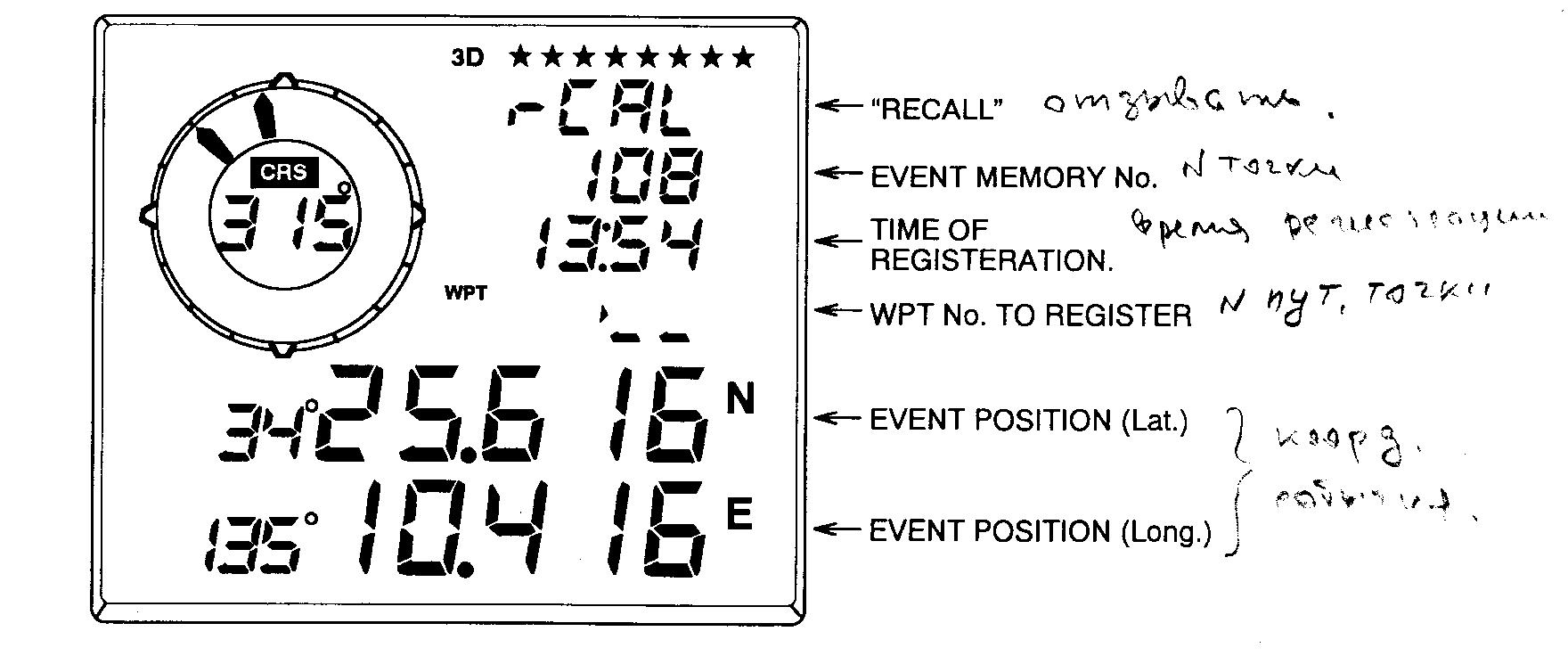

Рис. 2.6. RCL SCREEN

5. WPT Key Для ввода в память путевых точек.

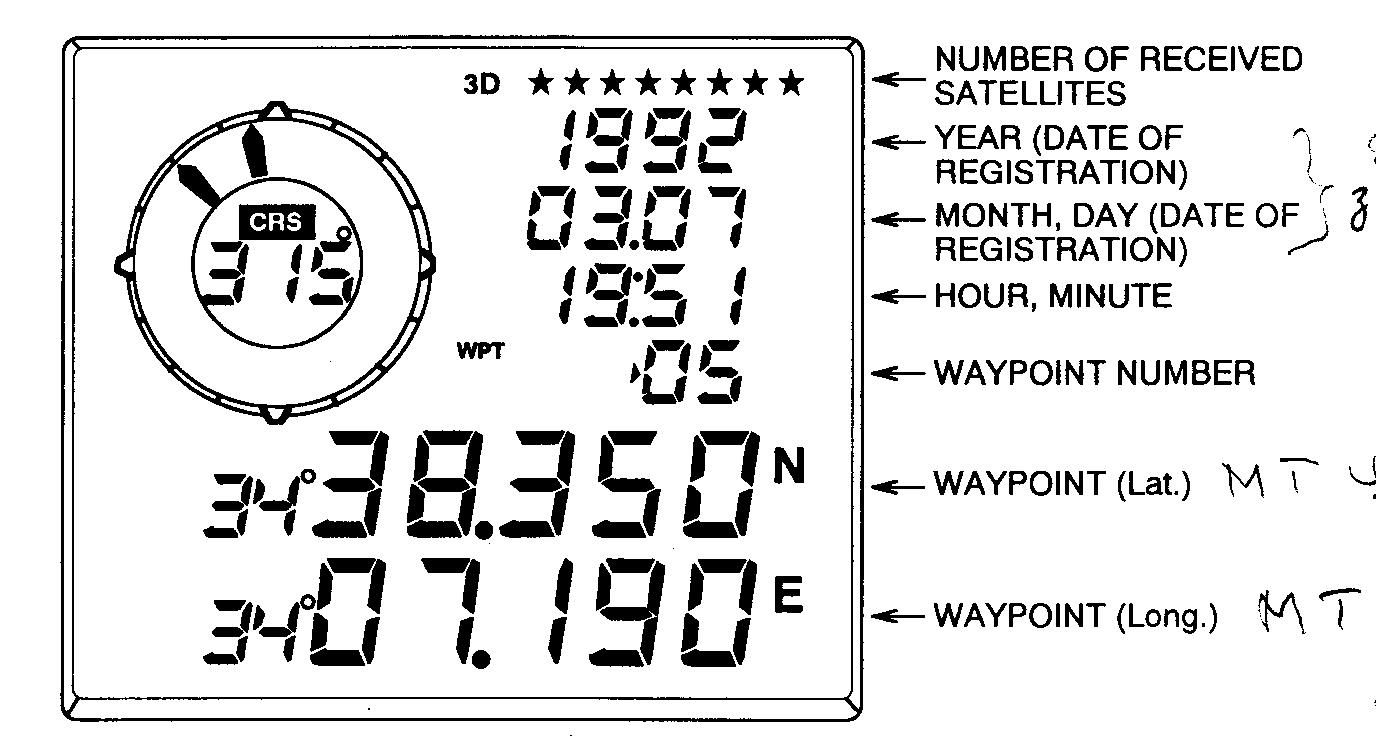

Рис. 2.7. Waypoint Entry Screen

( Экран с данными после нажатия WPT)

Последовательность ввода в память путевых точек:

1. Нажать клавишу WPT.

2. Ввести в память двузначный номер путевой точки по линии 4 (WAYPOINT NUMBER).

3. Нажать клавишу ENT.

4. Переместить курсор на линию 5 и ввести в память широту путевой точки.

5. Нажать клавишу ENT.

6. Ввести по линии 6 долготу путевой точки

7. Нажать клавишу ENT

8. Дата и время ввода запоминаются автоматически при нажатии клавиши ENT.

Другой вариант выбора номера путевой точки

После нажатия клавиши WPT, последовательно нажимая клавишу BACK или NEXT, установите на линии 4 необходимый номер путевой точки. Далее необходимо выполнить операции 4- 8.

6. FR/TO Key Клавиша включения или отмены навигационной функции маршрутной точки.

Исключение из навигации путевой точки

1. Нажать клавишу FR/TO

2. Нажать клавишу CLR затем ENT.

3. После нажатия ENT на экране высветится предыдущее изображение.

Включение режима навигации по путевым точкам с текущего положения

1. Нажать клавишу FR/TO

2. Ввести номер путевой точки, к которой следуете

3. Нажать клавишу ENT

4. Появится изображение предыдущего экрана.

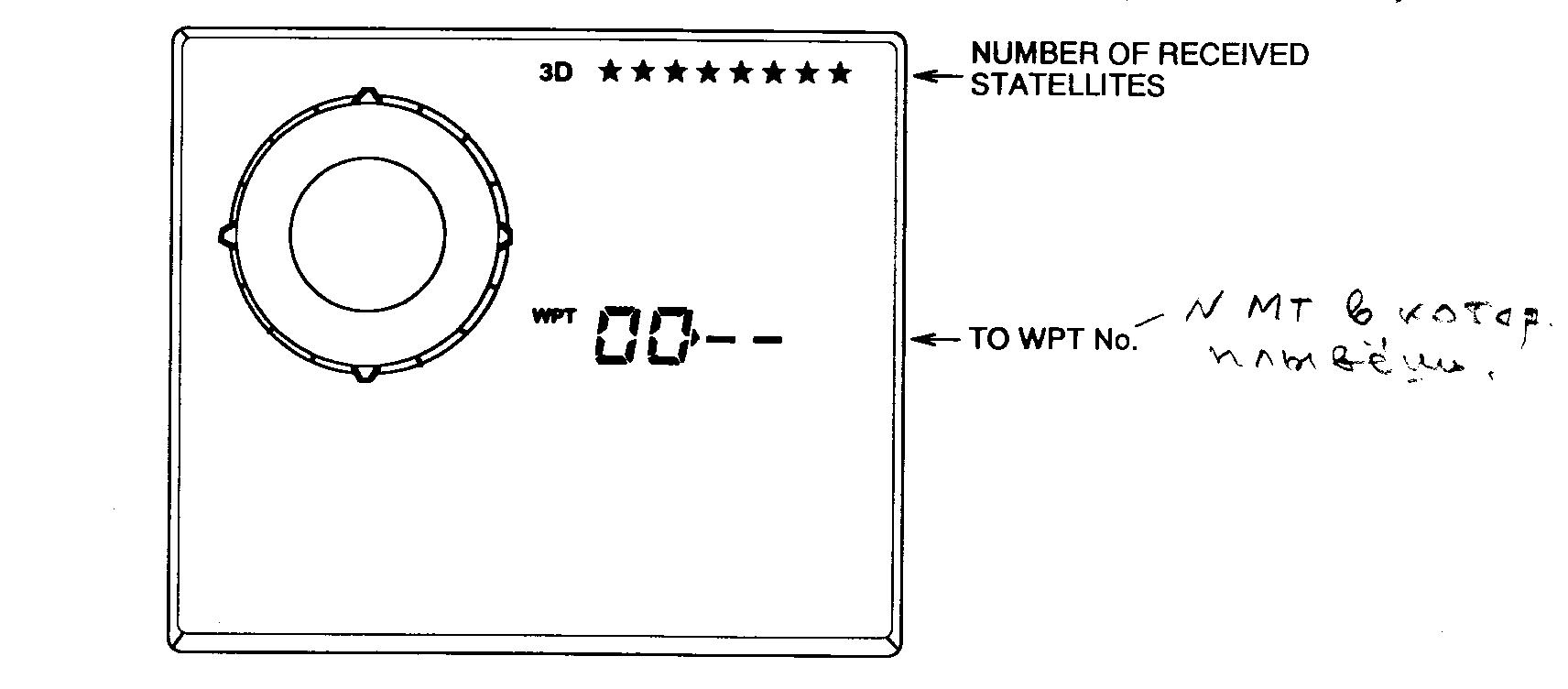

Рис. 2.8. Starting Waypoint Navigation

(Запуск навигации по путевым точкам)

Включение навигации по путевым точкам не с текущего положения

1. Нажать клавишу FR/TO

2. Нажать клавишу CLR

3. Ввести номер путевой точки от которой начнется режим плавания по путевым точкам

4. Ввести номер путевой точки, до которой включается режим плавания по путевым точкам

5. Нажать клавишу ENT

6. Появится изображение предыдущего экрана
