Керченский морской технологический университет
Кафедра «Судостроение»
РАДИОНАВИГАЦИОННЫЕ ПРИБОРЫ И СИСТЕМЫ
МЕТОДИЧЕСКОЕ ПОСОБИЕ
к практической работе № 6
«Работа с GPS навигатором GP-70 фирмы Furuno»
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ СНС НАВИГАТОРА
GP-70
Подготовил: Кулистов В.А., ст. преподаватель кафедры «Судовождение»
Керчь 2009
1.Технические характеристики gp-70
Характеристики приемного модуля
Приемный тракт 2-х канальный, обеспечивает прием сигналов от 8 спутников одновременно.
Принимаемая частота сигнала L1, код модуляции C/A.
Точность определения местоположения с погрешностью не более 15м при значении HDOP ‹ 3.
Ошибка определения вектора скорости 0,1 узла.
Отслеживание вектора скорости приемным устройством до 250 узлов.
Характеристики дисплейного модуля
Дисплей. Размер жидкокристаллического экрана 100х 64см.
Дата/ время. Экран показывает дату, часы, минуты, секунды Всемирного координированного времени или установленного локального времени.
Путевые точки. Общее количество путевых точек - 100.
Запись в память точек для сохранения. Максимальное количество путевых точек, вводимых в память с указанием долготы, широты, даты и времени события– 20.
Планирование маршрута.
Навигация от точки к точке (GO TO): Вы можете выбрать одну из точек назначения с выводом на экран дистанции и пеленга до неё.
Навигация по выбранному маршруту (Route): Вы можете спланировать до 10 маршрутов, в каждый из которых может быть введено до 10 путевых точек.
Предупредительная звуковая и световая сигнализация (Alarm)
Сигнализация срабатывает по следующим, предварительно поставленным на аларм параметрам:
Приход в заданную точку или время постановки на якорь.
Ошибка отклонения от курса или выход за границы заданного маршрута.
Превышение заданного порога скорости по максимуму и минимуму.
Интерфейс. Выходные разъемы прибора обеспечивают подключение в формате
международных стандартов CIF, NMEA0183 или NMEA0180.
Питание прибора.
10…40 вольт источника постоянного тока мощностью не менее 10 ватт;
бортовая сеть 110/ 220 вольт частотой 50/60 герц через преобразователь типа PR-62.
Информация воспроизводится на экране в виде символов, приближенных по форме к латинице. Соответствие символа определенной букве приведено в приложении 1. Воспроизводимые символьные сокращения и соответствующие им английские сокращения приведены в приложении 2. Там же указано полное наименование параметра или функционального определения.
2. ОСНОВНЫЕ ОПЕРАЦИИ.

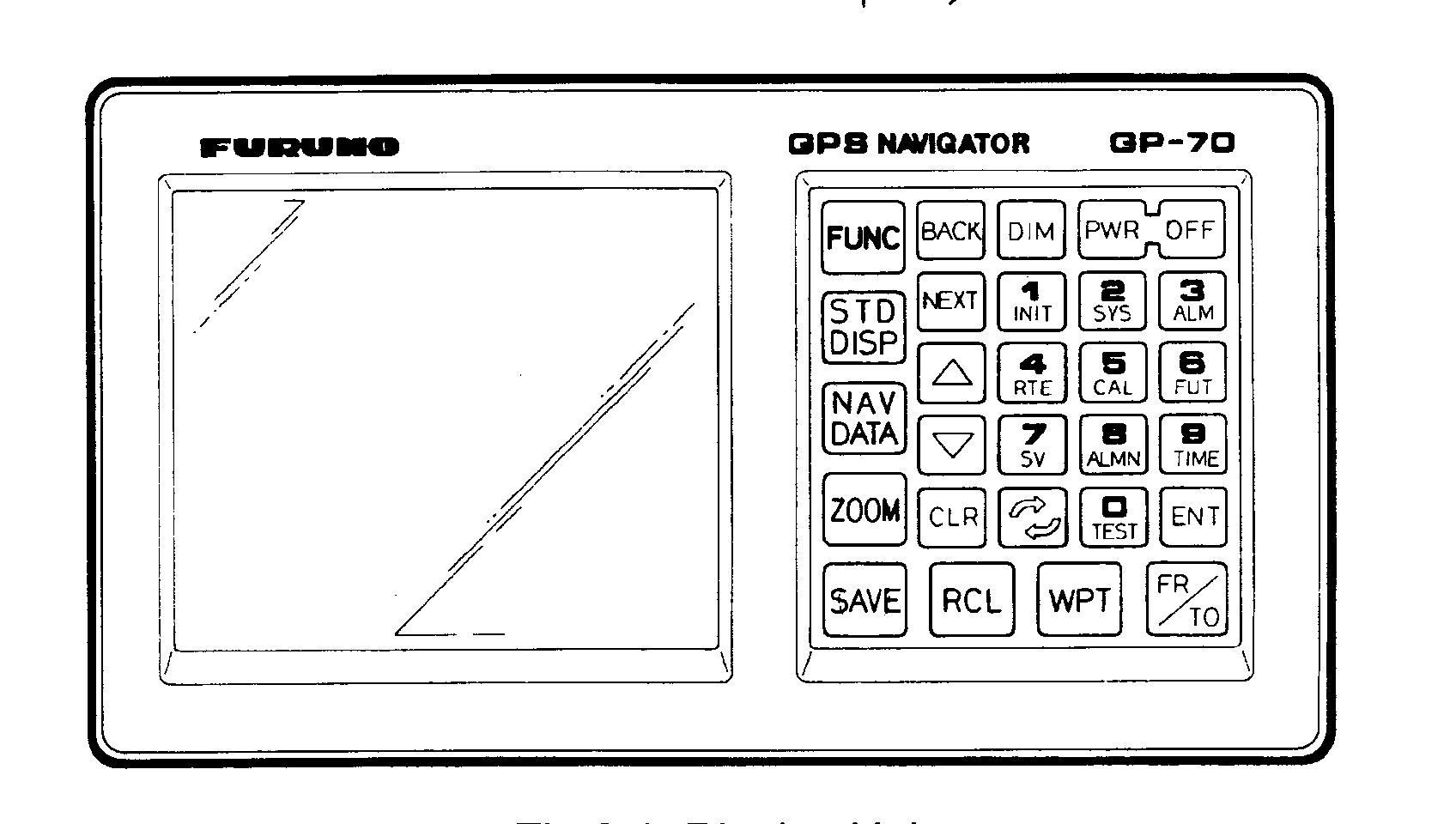

Рис.2.1 Передняя панель прибора
1.Включение/выключение прибора и регулировка подсветки экрана
Включение. Для включения прибора необходимо нажать клавишу PWR
Выключение. Для выключения прибора необходимо одновременно нажать клавиши PWR и OFF.
2.Регулировка подсветки. Производится нажатием клавиши DIM. Светодиодная подсветка имеет восемь ступеней регулировки, изменяемых нажатием клавиш DIM до полного выключения.
2.Ежедневный порядок действий. В случае ежедневного использования прибора Вам необходимо не более, чем нажать клавишу включения, если прибор был выключен. При вводе в эксплуатацию прибора в него необходимо ввести установочные (начальные) параметры. Ввод начальных параметров должен выполняться также в случае очистки данных прибора, а также после 600 мильного перехода без включения прибора
Процедура ввода.
!). Нажмите клавишу FUNC, затем клавишу INIT.
2) Введите с помощью цифровых клавиш 0, 1, 2….9 год в формате четырех цифр (например, 2009).
3) Подтвердите ввод нажатием клавиши ENT.
4) Введите месяц и день.
5) Нажмите клавишу ENT.
6) Проверьте время, показываемое на дисплее. При необходимости введите поправку на поясное, декретное или местное время относительно всемирного времени GMT (по Гринвичу). Для этого необходимо перейти в подменю 1-2 нажатием клавиши NEXT.
7) Введите 4 цифры, определяющие количество часов, на которое должно отличаться вводимое время от GMT
8) Нажмите клавишу инверсии (смены знака),
выберите
знак +/- («+» восточная долгота,
«- « западная)
9) Нажмите клавишу ENT.
10) Перейдите в подменю 1-1 нажатием клавиши BACK.
11) Введите значение широты, на которой находится Ваше судно
12) Нажмите клавишу смены знака, чтобы выбрать N или S.
13) Нажмите ENT.
14) Введите значение долготы, на которой находится Ваше судно.
15) Нажмите клавишу смены знака, чтобы выбрать E или W.
Чтобы выйти из меню ввода начальных данных, достаточно нажать любую голубую клавишу.
