2.1.2 Категоризация сущностей

Сущность может быть разделена и представлена в виде двух или более сущностей-категорий, каждая из которых имеет общие атрибуты и/или отношения, которые определяются однажды на верхнем уровне и наследуются на нижнем. Сущности-категории могут иметь и свои собственные атрибуты и/или отношения, а также, в свою очередь, могут быть декомпозированы своими сущностями-категориями на следующем уровне. Расщепляемая на категории сущность получила название общей сущности (отметим, что на промежуточных уровнях декомпозиции одна и та же сущность может быть как общей сущностью, так и сущностью-категорией).

Для демонстрации декомпозиции сущности на категории используются диаграммы категоризации. Такая диаграмма содержит общую сущность, две и более сущности-категории и специальный узел-дискриминатор, который описывает способы декомпозиции сущностей (см. рис. 3.2).

Рис. 10 Узел-дискриминатор

Существуют 4 возможных типа дискриминатора:

1) Полное и обязательное вхождение Е/М (exclusive/mandatory) - сущность должна быть одной и только одной из следуемых категорий.

2) Полное и необязательное вхождение Е/О (exclusive/optional) - сущность может быть одной и только одной из следуемых категорий.

3) Неполное и обязательное вхождение I/M (inclusive/mandatory) - сущность должна быть, по крайней мере, одной из следуемых категорий.

4) Неполное и необязательное вхождение I/O (inclusive/optional) - сущность может быть, по крайней мере, одной из следуемых категорий.

3.2.2 Нотация Гордона Эвереста

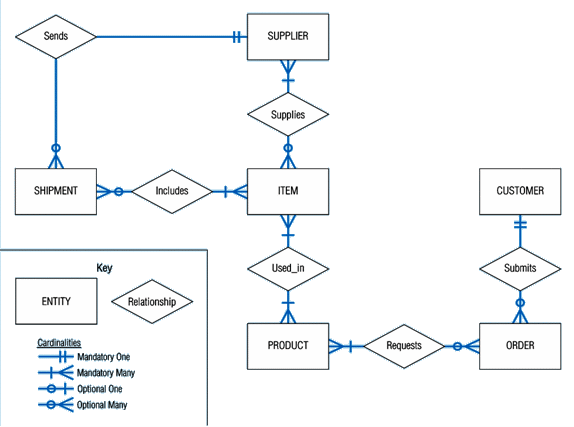

Данная нотация была предложена Гордоном Эверестом (Gordon Everest) под названием Inverted Arrow («перевёрнутая стрелка»), однако сейчас чаще называемая Crow's Foot («воронья лапка») или Fork («вилка»).

Согласно данной нотации, сущность изображается в виде прямоугольника, содержащем её имя, выражаемое существительным. Имя сущности должно быть уникальным в рамках одной модели. При этом, имя сущности – это имя типа, а не конкретного экземпляра данного типа. Экземпляром сущности называется конкретный представитель данной сущности.

Связь изображается линией, которая связывает две сущности, участвующие в отношении. Степень конца связи указывается графически, множественность связи изображается в виде «вилки» на конце связи. Модальность связи так же изображается графически - необязательность связи помечается кружком на конце связи. Именование обычно выражается одним глаголом в изъявительном наклонении настоящего времени: «Имеет», «Принадлежит» и т. д.; или глаголом с поясняющими словами: «Включает в себя», и т.п. Наименование может быть одно для всей связи или два для каждого из концов связи. Во втором случае, название левого конца связи указывается над линией связи, а правого – под линией. Каждое из названий располагаются рядом с сущностью, к которой оно относится.

Атрибуты сущности записываются внутри прямоугольника, изображающего сущность и выражаются существительным в единственном числе (возможно, с уточняющими словами). Среди атрибутов выделяется ключ сущности - неизбыточный набор атрибутов, значения которых в совокупности являются уникальными для каждого экземпляра сущности
