Лекція: “Фактори впливу на поширення радіохвиль при використанні антенних пристроїв” Довідковий матеріал
Таблиця 1. Класифікация діапазону частот
Найменування хвиль |
Діапазон хвиль |
Найменування частот |
Діапзон частот |
Декакилометрові (наддовгі) |
100…10 км |
Дуже низькі |
3...30 кГц |
Кілометрові (довгі) |
10…1 км |
Низькі |
30...300 кГц |
Гектаметрові (середні) |
1000…100 м |
Середні |
300...3000 кГц |
Декаметрові (короткі) |
100...10 м |
Високі |
3...30 МГц |
Метрові (УКХ) |
10...1 м |
Дуже високі |
30...300 МГц |
Дециметрові |
100...10 см |
Ультрависокі |
300...3000 МГц |
Сантиметрові |
10…1 см |
Надвисокі |
3...30 ГГц |
Міліметрові |
10...1 мм |
Надзвичайно високі |
30...300 ГГц |
Дециміліметрові |
1...0,1 мм |
Гіпервисокі |
300...3000 ГГц |
Таблица2. Кратні та дольні одиниці виміру частоти в Гц
Кратні |
Дольні |
||||
Величина |
Назва |
Позначення |
Величина |
Назва |
Позначення |
|
декагерц |
даГц |
|
децигерц |
дГц |
|
гектогерц |
гГц |
|
сантигерц |
сГц |
|
килогерц |
кГц |
|
миллигерц |
мГц |
|
мегагерц |
МГц |
|
микрогерц |
мкГц |
|
гигагерц |
ГГц |
|
наногерц |
нГц |
|
терагерц |
ТГц |
|
пикогерц |
пГц |
|
петагерц |
ПГц |
|
фемтогерц |
фГц |
|
эксагерц |
ЭГц |
|
аттогерц |
аГц |
|
зеттагерц |
ЗГц |
|
зептогерц |
зГц |
|
йоттагерц |
ИГц |
|
йоктогерц |
иГц |
1. Поширення хвиль над плоскою поверхнею Землі
Вплив земної поверхні на поширення радіохвиль можна враховувати тоді, коли передавальна й приймальня антени підняті над однорідною земною поверхнею НА ВИСОТУ КІЛЬКА ДОВЖИН ХВИЛЬ. Практично підняти антену на таку висоту можна тільки в діапазоні УКХ.
На границі розділу повітря - земля відбувається відбиття хвилі, причому напруженість електричного поля відбитої хвилі визначається за допомогою коефіцієнтів відбиття, які у свою чергу визначаються властивостями поверхні, що відбиває.

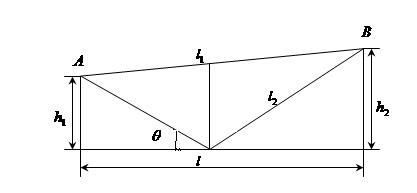

Поле в місці прийому є результатом інтерференції полів прямої хвилі й хвилі відбитої від земної поверхні рис.1.
Рис.1
Шляхом геометричних розрахунків модуль напруженості електричного поля в точці В визначають як
,
де n
– коефіцієнт відбиття;
- кут падіння хвилі на поверхню;
–
фаза відбитої хвилі; Е1m
– напруженість електричного поля прямої
хвилі.
Наведена формула зветься інтерференційною. Використовуючи цю формулу можна розрахувати напруженість поля в точці прийому для різних типів випромінювачів.
