2. Конструкторская часть

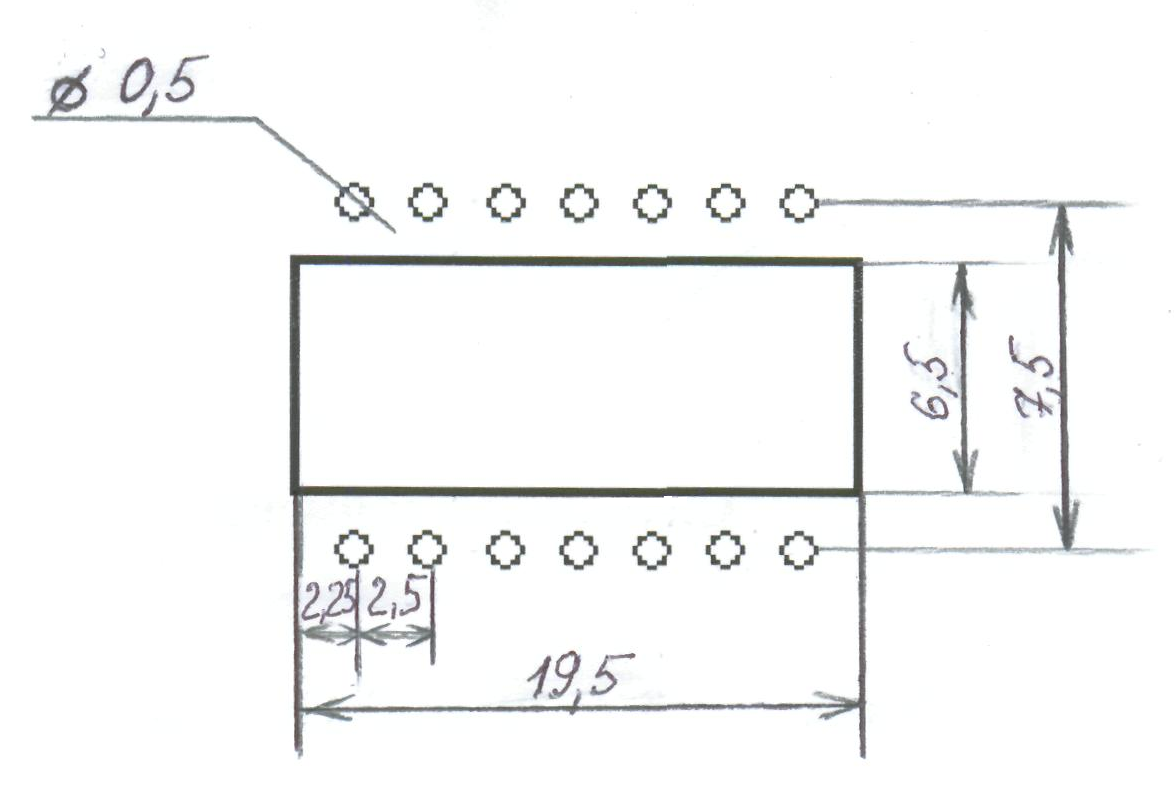

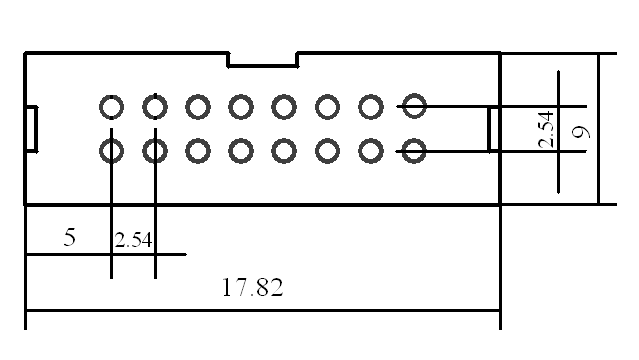

2.1 Создание базы данных посадочных мест

Входные сигналы поступают с разъёма ХР1 в схему следующим образом:

1Р1	1, 4, 9, 12DD1; 3DD2
2Р1	8DD2
3Р1	8DD3
4Р1	8DD4
5Р1	8DD5
6Р1	2DD1
7Р1	5DD1
8Р1	10DD1
9Р1	13DD1

Выходные сигналы поступают с микросхемы следующим образом:

12Р1	5DD2
13Р1	5DD3
14Р1	5DD4
15Р1	5DD5
16Р1	4DD5

К155ЛП5

К155ИМ1

IDC16MS

2.2 Схема электрическая принципиальная

Поз. обозн.	Наименование	Количество, шт.
DD1	К155ЛП5	1
DD2-DD5	К155ИМ1	4
Р1	IDC16MS	1

2.3 Разводка печатной платы.

1.6.1 Разводка печатной платы получена в системе автотрассировки пакета программ

P-CAD, состоящей из четырех модулей:

P-CAD Schematic;

P-CAD PCB;

P-CAD Library Executive;

P-CAD Auto Router.

1.6.2 Настройка конфигурации P-CAD Schematic производится после выполнения команды Опции-Конфигурации. Диалоговое окно для настройки сети вызывается командой Опции-Сетки.

1.6.3 При создании схемы Э3 (электрической принципиальной) четырехразрядного сумматора используются сетки с шагом 1,25; 0,625; 0,3125; 0,15625.

1.6.4 Перед размещением компонентов на печатной плате или перед упаковкой схемы на печатную плату необходимо подключить к проекту необходимые библиотеки. Для этой цели используется команда Библиотека – Установить. В данной курсовой работе используются библиотеки Zhat, ЭВМ, DEMO, Modify и CONNECT.

1.6.5 Автотрассировщик Quick Rout запускается из графического редактора P-CAD PCB с помощью меню Router – AutoRout. Автотрассирование требует указание границы печатной платы и не изменяет топологии предварительно проложенных проводников. На печатную плату перед автотрассировкой должны быть распределены все компоненты, определены все электрические связи. Некоторые связи могут уже быть проведены, и они останутся без изменения. На печатной плате необходимо задать область запрета трассировки – это технологические поля и отверстия крепления. Запреты трассировки выполняются командами: Опции – Текущая зона обзора.

1.6.6 Электрическая схема выполняется без соблюдения масштаба. Соединение выполняется линиями 0.8 мм. Соединения и условные обозначения компонентов выполнены линиями одной толщины. Каждая связь при ее соединении помечается номером или своим именем и должна подключаться под прямым углом или углом в 45°.

1.6.7 Размер печатной платы определяется плотностью компоновки элементов и составляет 100х150 мм и соответствует ГОСТ 2417-98.

Материал печатной платы – стеклолист марки С повышенной нагревостойкости.

Печатная плата опытная и соответствует классу А, что соответствует минимальному расстоянию между проводами 0,5 мм.

1.6.8 По краю печатной платы должны быть предусмотрены технологические поля. Размер технологического поля 2 мм.

1.6.9 Ориентация микросхем при установке на печатную плату должна быть выполнена по топологии.

1.6.10 расстояние между корпусами 1 мм, а по торцу 1,5 мм.

1.6.11 Печатные проводники не должны иметь острых углов и резких перегибов.

1.6.12 Прокладка входных и выходных печатных проводников не должна быть параллельной, учитывая и двустороннюю разводку.

1.6.13 Высокочастотные цепи прокладываются в первую очередь. Проводники должны быть максимально короткими.

1.6.14 Для снижения паразитных емкостей применяются экраны.
