1. Токарный станок мод. 16К20Т1. Назначение станка и область применения. Составить уравнение кинематического баланса привода вращения шпинделя (получение n max). Каким образом происходит смена инструмента в цикле обработки детали? Что является основным размером станков фрезерной группы?
Ответ:
Назначение станка и область применения.
Токарный станок 16К20Т1 с оперативной системой управления предназначен для токарной обработки наружных и внутренних поверхностей деталей типа тел вращения различного профиля, нарезания метрической, модульной, дюймовой и питчевой резьб.. Обработка ведется в один или несколько рабочих ходов в замкнутом полуавтоматическом цикле; Детали устанавливаются в центрах или патроне. Число одновременно управляемых координат – 2. В станке 16К20Т1 имеется шпиндельная бабка с ручной установкой скоростей и возможностью автоматического изменения их величины в 2 раза по программе. Класс точности станка П. Оперативная система управления станком на базе устройства «Электроника НЦ-31» обеспечивает ввод, отладку и редактирование программ обработки непосредственно на станке с помощью клавиатуры. Программа вводится оператором с чертежа детали или при обработке сложных деталей — с бланка, подготовленного технологом-программистом. Контроль программы осуществляют с помощью цифровой индикации, а ее корректировку— непосредственно на станке от клавиатуры панели управления.
Устройство ЧПУ — контурное, оперативно управляет следящими электроприводами подач по двум координатным осям. Интерполяция — линейная и круговая. В память устройства введены стандартные рабочие циклы: точение конусов, обработка любых дуг окружности, нарезание резьбы, продольное и поперечное точение с разделением величины припуска на рабочие ходы и т. д. Разрешающая способность по координате Z 0,01 мм, по координате X 0,005 мм.

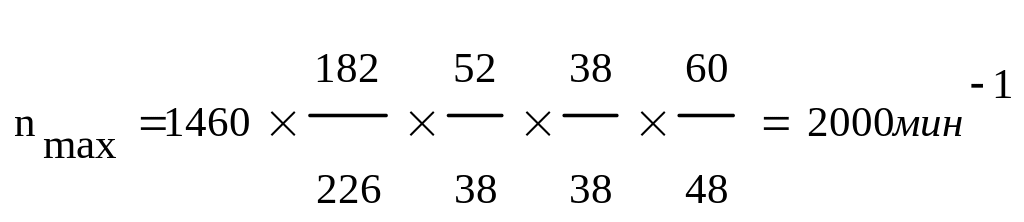

Уравнение кинематического баланса привода вращения шпинделя (получение n max)
Смена инструмента в цикле обработки детали происходит за счёт наличия автоматической револьверной головки, поворот которой осуществляется по командам ЧПУ станка.
Особенностью станка является шестипозиционный резцедержатель с горизонтальной осью поворота и съемной инструментальной головкой.
Поворот планшайбы П резцедержателя вокруг горизонтальной оси (вал IX) производится электродвигателем M4 через зубчатые колеса 20⁄62 и червячную передачу 1⁄38. В рабочем положении планшайба фиксируется от поворота плоскозубой муфтой М5. Ее сцепление, которому препятствует пружина на валу XI, и расцепление происходит благодаря винтовой форме зубьев M4. В начале поворота червячного колеса поверхности зубьев левой полумуфты M4 отходят от зубьев правой полумуфты. Под действием пружины вал XI с планшайбой сдвигается влево — муфта М5 размыкается, затем головка поворачивается в нужную позицию.
Основные размеры станков фрезерной группы
Размеры
рабочей поверхности стола;
-Наибольшее перемещение стола: продольное, поперечное, вертикальное, шпиндельной бабки, гильзы шпинделя;
-Перемещение гильзы со шпинделем;
-Наибольший угол поворота шпиндельной головки;
-Внутренний конус шпинделя (конусность 7:24);
-Расстояние от торца шпинделя до поверхности стола;
Расстояние:
от оси горизонтального шпинделя до
поверхности стола, от оси вертикального
шпинделя до направляющих станины,
от торца вертикального шпинделя до
поверхности стола;
-Наибольшее перемещение гильзы вертикального шпинделя;
-Наибольший
угол поворота стола;
2. Токарно-револьверный станок 1В340Ф30 с ЧПУ. Назначение и область применения станка. Составить уравнение кинематического баланса для цепи вращения шпинделя. Какова структура привода подачи? Какие технические характеристики станка выявляются в результате анализа технологического процесса обработки типовых деталей определённого диапазона размеров при проектировании привода главного движения станка?
Ответ:
Назначение и область применения станка
Токарно-револьверный станок 1В340Ф30 с оперативной системой ЧПУ. Станок с вертикальной головкой на крестовом суппорте с ОСУ повышенной точности предназначен для выполнения различных токарных работ при обработке сложных деталей со ступенчатым и криволинейным профилем в условиях серийного и мелкосерийного производства. Нарезание резьб в широком диапазоне производится метчиками, плашками или резцом по программе. Станок выпускают в двух исполнениях: для обработки заготовок из прутка (автоматический цикл обработки) и штучных заготовок (полуавтоматический цикл). Класс точности станка П. Обеспечивается точность обработки по 8-му квалитету с шероховатостью поверхностей Ra =3- 2,5 мкм. Наибольший диаметр заготовки над станиной = 400 мм. ОСОБЕННОСТИ: Станок имеет автоматический гидрофицированный механизм зажима круглых (25-40 мм) и шестигранных (S = 19-32) прутков в цанговом патроне, а также штучных заготовок (до 200 мм) в трехкулачковом патроне. Привод вращения шпинделя: эл.двигатель пост. тока мощностью 15 КВт.
- привода подач: высокомоментные электродвигатели постоянного тока в комплекте с шариковыми винтовыми парами;
- выгрузка деталей из рабочей зоны при обработке прутка осуществляется разгрузочным устройством. - прутки длиной до 3000 мм устанавливаются в защитную трубу с двумя стойками.
Устройство ЧПУ Электроника НЦ-31. (В наст. время заменяется на NC-200). Число координат/из них одновременно управляемых 2/2; имеется коррекция на положение инструмента. Программоноситель — электронная память. Оператор в ходе обработки первой заготовки при помощи средств ручного управления и элементов автоматического управления формирует управляющую программу, которая позволяет уже следующую заготовку обрабатывать в автоматическом цикле. Дискретность задания размеров: продольных 0,01 мм, поперечных 0,005 мм. Дискретность задания шага резьбы 0,0001 мм.
