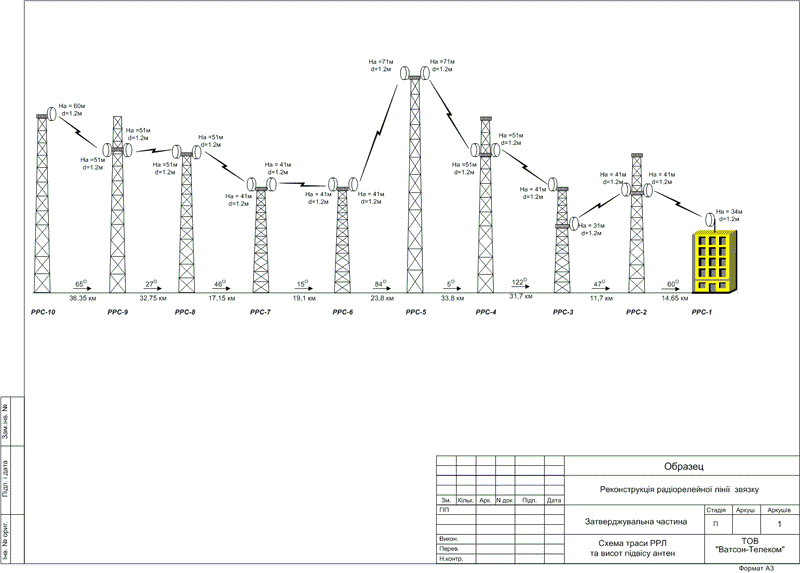

Рис. 2.18. Радиорелейная
линия
Земная станция
Спутник связи
35 838 км
Земля
Геостационарная
орбита
Рис. 2.19. Спутниковая
система связи
В тоже время с использованием геостационарных спутников связаны следующие проблемы:
с высоты 36 тыс. км сигнал сильно ослабевает;
полярные регионы недоступны;
задержка распространения сигнала весьма существенна.
Задержка распространения сигнала между двумя находящимися точно под геостационарным спутником терминалами составит:
T = 2 x 35 838 км : 300 000 км/с = 0,24 с ,
то есть прохождение сигнала в оба конца составит примерно 0,5 с.
Решить эти проблемы помогают спутники, находящиеся на более низких орбитах:
низкоорбитальные – 320 – 1100 км;
среднеорбитальные – 8000 – 12000 км.
Канал связи. Понятие «линия связи» близко к понятию «канал связи». В тех случаях, когда по линии связи передается один сигнал, эти понятия совпадают. По современным линиям связи, как правило, передаются одновременно и независимо друг oт друга десятки, сотни, тысячи и более сигналов. Каждый сигнал передается по своему каналу. Образование каналов для передачи отдельных сигналов электросвязи по одной линии связи называется разделением каналов. Операция разделения каналов основана на присвоении каждому передаваемому сигналу индивидуального признака. Известны разные методы разделения каналов, но наиболее широко применяется метод частотного разделения каналов (ЧРК) и временного разделения каналов (ВРК). При использовании метода ЧРК каждому передаваемому сигналу отводится строго индивидуальная полоса частот. Известно, что сигналы электросвязи, соответствующие однородным сообщениям, имеют одинаковую ширину спектра. С помощью специальных устройств (преобразователь частоты) сигнал одной полосы частот переносится без информационного изменения в заданный диапазон частот. Принцип переноса полос частот поясняется на рис. 2.20.

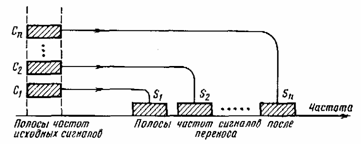

Рис. 2.20. Принцип переноса полос частот при ЧРК
Полосы частот, занимаемых каждым сигналом после переноса, должны находиться в пределах частотного диапазона используемой линии передачи.
В основу метода ВРК положен принцип поочередной поэлементной передачи нескольких сигналов по одной линии связи. Вначале по линии передаются первые элементы первого сигнала, затем второго и так до последнего n-го сигнала. Далее передаются вторые элементы снова от первого до n-го сигнала. Подобная операция повторяется цикл за циклом до тех пор, пока не будут переданы последние элементы всех п сигналов. В итоге получается, что каждый сигнал передается в строго определенные интервалы времени, то есть по своему временному каналу. В данном случае всего п временных каналов (см. рис. 2.4).
На приемной стороне элементы каждого сигнала выделяются, объединяются и по ним восстанавливаются копии исходных сигналов. Последовательность передачи сигналов по линии предполагает определенную задержку в передаче отдельных элементов сигналов. Однако задержка не должна ощущаться при приеме сообщений.
Совокупность физических цепей (одной или двух пар проводов) линейных трактов однотипных или разнотипных систем передачи, имеющих общие среду распространения, линейные сооружения и устройства их обслуживания, называется линией передачи.
Протоколы обмена информацией. При обмене данными между компьютерами, терминалами и другими устройствами обработки данных могут использоваться сложные процедуры. Для этого нужно решить задачу организации физического пути между двумя компьютерами. Они могут быть соединены напрямую или через коммуникационную сеть, но для их информационного взаимодействия необходимы следующие условия:
сеть должна идентифицировать подключаемый компьютер;
управляющая программа на принимающей системе готова к приёму и сохранению файла для данного пользователя;
форматы файлов, используемых каждой из систем, необходимо преобразовать для их совместимости.
Соглашение для успешного взаимодействия двух систем называется протоколом, который может определить набор правил обмена данными между ними.
Протокол объединяет следующие ключевые элементы:
синтаксис – форматы данных, уровни сигналов и пр.;
семантика – управляющая информация, служащая для координации и обработки ошибок;
синхронизация – согласование скорости и порядка передачи данных.
Количество и разнообразие протоколов очень велики, так, в качестве примера, на рис. 2.21 приведены протоколы стека TCP | IP:
BGP – Border Gateway Protocol (протокол граничного шлюза);
FTP – File Transfer Protocol (протокол передачи файлов);
HTTP – HyperText Transfer Protocol (протокол передачи гипертекста);
ICMP – Internet Control Message Protocol (протокол управляющих сообщений Интернета);
IGM – Internet Group Management Protocol (межсетевой протокол управления группами);
IP – Internet Protocol (протокол Интернета);
MIME – Multipurpose Internet Mail Extension (многоцелевые расширения почты Интернета);
OSPF – Open Shortest Path First (первоочередное открытие кратчайших маршрутов);
RRSVP – Resource ReSerVation Protocol (протокол резервирования ресурсов);
SMTP – Simple Mail Transfer Protocol (простой протокол передачи почты);
SNMP – Simple Network Management Protocol (простой протокол сетевого администрирования);
TCP – Transmission Control Protocol (протокол управления передачей);
UDP – User Datagram Protocol (протокол пользовательских дейтаграмм).
MIME
BGP
FTP
HTTP
SMTP
TELNET
SNMP
ICMP
IGMP
OSPF
RSVP
TCP
IP
UDP
Рис. 2.21. Некоторые протоколы стека TPC/IP
