7. Гипсоварочный котел непрерывного действия, устройство, принцип работы.
10. Гипсоварочный котел периодического действия, устройство, принцип работы.

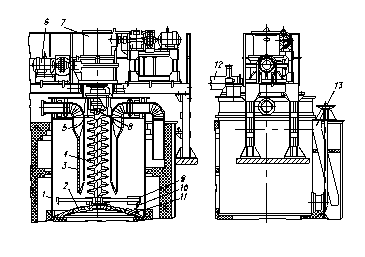

Гипсоварочный котел непрерывного действия (рис. 3.) имеет сварной корпус 1, помещенный в стакан, который представляет собой кладку из огнеупорного кирпича. Полости между корпусом и кладкой предназначены для циркуляции топочных газов. Сферическое днище 2 котла набрано с помощью отдельных элементов из жаропрочного чугуна, стыки между которыми уплотнены асбестовым шнуром и прокладками.
В корпусе подвешен барабан 3 с двойными стенками, между которыми циркулирует топочный газ, поступающий по патрубкам.
Внутри барабана 5 находится полый двухзаходный перемешивающий шнек 4, получающий вращение от электродвигателей 6 мощностью 10 кВт через редуктор 7. Сквозь полый шнек 4 пропущен вертикальный вал 8, в нижней части которого смонтирована четырехлопастная мешалка. К лопастям 9 на цепях 10 прикреплены угольники 11, предназначенные для очистки днища котла. Лопасти мешалки в средней части имеют лопатки, обеспечивающие направление движения гипса в нижнюю коническую часть барабана 3 и создающие некоторый подпор, необходимый для захвата нитками шнека гипса и его подъема. Поднятый шнеком 4 гипс пересыпается через обрез барабана 3 и поступает опять во внутреннюю полость корпуса. Благодаря интенсивной циркуляции гипс хорошо перемешивается.
Сырой гипс подается непрерывно винтовым питателем 12 с регулируемой скоростью подачи, которая изменяется в зависимости от
температуры гипса, выходящего из котла.
Рис. 3.. Гипсоварочный котел непрерывного действия
Непрерывность и температура варки гипса поддерживается автоматически. Во время варки гипсового порошка происходит дегидратация. При этом обезвоженный гипс, имеющий меньшую плотность, вытесняется из нижней зоны поступающим сырым гипсом. Готовый гипс поднимается до окна в стенке корпуса котла, через него поступает самотеком в направляющую воронку 13 и далее в бункер томления.
Гипсоварочный котел объемом 4,4 м3 обеспечивает производительность 5—6 т/ч гипса.

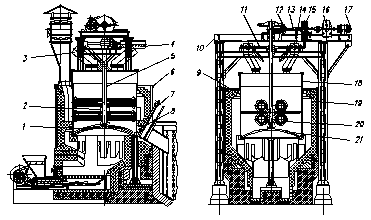

Гипсоварочный котел периодического действия (рис. 1) представляет собой сварной цилиндрический корпус 9 со сферическим днищем 21. Корпус 9 снаружи омывается потоком горячего газа. Для увеличения поверхности теплообмена через корпус котла пропущены четыре дымогарные трубы 20. По оси корпуса помещен вал 5 мешалки с укрепленными на нем у днища дугообразными лопастями 1 и лопастями 2, расположенными между дымогарными трубами. К лопастям нижнего ряда подвешены цепи, которые улучшают перемешивание материала и очищают днище котла. Мешалка смонтирована на металлоконструкции 10 и приводится во вращение электродвигателем 17 через редуктор 16 и коническую зубчатую передачу 12.
Котел загружают сырым гипсом с помощью двух шнеков 4, которые приводятся в движение от горизонтального вала 13 через цепную передачу 14. Установленные на главном (горизонтальном) валу 13 и валу 11 загрузочных шнеков кулачков муфты 15 обеспечивают автономность пуска или остановки обоих шнеков. Разгружается котел через люк 8, перекрываемый специальным шибером 7, в бункер томления гипса.
Водяные пары отводятся через патрубок 3, расположенный в крышке 18 котла.
Котел опирается на три чугунные литые опоры. Нижняя часть котла замурована в кирпичную камеру 19 (топку), из которой горячие газы поступают в промежуток между обмуровкой и обечайкой котла, а затем в дымовую трубу.
Рис. 1. Гипсоварочный котел периодического действия

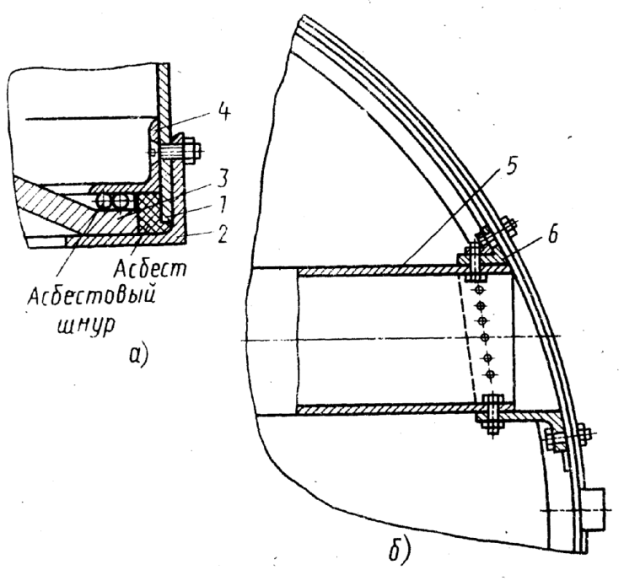

К нижней части цилиндрического барабана 1 приварен опорный уголок 2 (рис. 2,а), на который опирается днище 3 сферической формы. Стык днища и барабана котла уплотнен асбестовым шнуром. Сверху днище зажато уголком 4, который прикреплен винтами к корпусу котла. Дымогарные трубы 5 (рис.2, б) прикреплены к стенкам котла фланцами 6 из жаропрочного чугуна.
Рис. 2. Крепления к цилиндрическому барабану котла:
а — сферического днища; б — дымогарной трубы
Гипсоварочные котлы периодического действия имеют объем 2,5— 15 м3;температура варки гипса 453—473 К; продолжительность варки 60—120 мин; мощность электродвигателей привода котла вместимостью 2,5 м3 - 2,8 кВт, а котла вместимостью 15 м3 - 20 кВт.
Недостатком гипсоварочных котлов рассмотренного типа является периодичность работы, что ограничивает их производительность поэтому в последнее время получили распространение котлы непрерывного действия.
