2 . Органы управления и контроля

VO -ручка ВКЛ/ВЫКЛ и регулировка уровня громкости;

FUNC –кнопка для выхода в главное меню, которое содержит 7 подменю:

Display –для изменения яркости свечения и уг­ла наблюдения табло;

Position- для ввода/изменения координат судна;

Station- для ввода сведений о станциях;

Timе –для установки/изменения часового пояса и времени UTC;

Test –для внутреннего тестирования;

Print- для вывода на печать принятых сообщений, содержания адресной книги и регистра Station;

Options –для просмотра и создания сервисных подпрограмм;

DISTRESS –активизация меню для вызова бедствия;

DISTRESS+SEND –передача сигнала бедствия;

VHF CH –управление каналом УКВ-радиоустановки и мощностью;

ADDR BOOK- адресная книга;

RxMSG –включение регистра памяти, в котором хранятся принятые сообщения о бедствии и обычные сообщения;

CALL –выход в подменю для передачи вызова;

CALL+EDIT –выход в подменю для формирования расширенного вызова;

EDIT –для совместной работы с ADDR BOOK и CALL, а также в режиме FUNC (Position) для ввода/изменения координат судна;

SEND –включение режима передачи ЦИВ;

^>< -кнопки перемещения курсора;

LAST –возврат в предыдущее подменю;

NEXT –переход к последующему подменю:

3. 9 –алфовитно –цифровой наборник;

DEC –десятичная точка;

STOP ENT –для прекращения подачи сигнала вызова и ввода частот;

3. Работа модема

3.1. Общие принципы

В ГМССБ инициирование любого наземного вида связи, в том числе и в УКВ-диапазоне предусматривает использование цифрового избирательного вызова. Например, для того, чтобы начать передавать по УКВ-радиотелефону какому-либо судну или береговой станции предварительно следует сделать вызов по ЦИ В на 70-м канале с указанием рабочего канала обмена. УКВ ЦИВ модем RM2042 и предназначен для этой цели

УКВ ЦИВ – модем RM2042 фирмы S.P.Radio работает по принципу меню, удобен и прост в эксплуатации. Все необходимые сообщения и подсказки для оператора выводятся на дисплей в передней панели. Предусмотрены широкие возможности для запоминания информации в виде регистра станций, регистра принятых сообщений, адресной книги и других установок. Это значительно облегчает работу с модемом при получении определенных навыков.

3.2. Организация меню

Работа модема основана на представлении информации и возможных команд на компактном дисплее. Управление оператором состоит в выборе тех или иных функций с помощью кнопок. Выделение функции отображается миганием слова на экране. Для перемещения на другую функцию используют кнопки ^, v, < и >. Подтверждение выбора делается нажатием клавиши перехода к следующему меню - NEXT. Если на экране справа присутствуют две стрелки вверх/вниз, это означает, что работают эти кнопки и выбор можно осуществлять нажатием на них. Причем все варианты выбора замкнуты циклически, т.е. перемещаясь в одном направлении можно просмотреть все варианты из любого места. То же самое относится и горизонтальным перемещениям с помощью кнопок < и >.

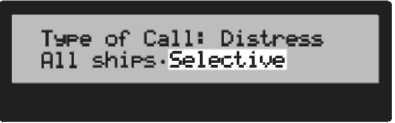

Например, если нажать CALL, а затем EDIT, активируется меню дисплея:

С лово Selective мигает, что отражено жирным шрифтом. Если теперь нажать на кнопку NEXT, то тип вызова будет Selective — избирательный вызов. Если требуется изменить тип вызова, следует нажатием кнопок < или > переместить мигание на желаемый выбор и нажать NEXT.

В процессе формирования вызова можно перемещаться в предыдущие меню нажатием кнопки LAST и в последующие меню - кнопкой NEXT. Эта функция очень удобна для проверки правильности формирования вызова перед его подачей в эфир.
