4. Буровой вертлюг: назначение, схема, элементы его конструкции?
Вертлюг – промежуточное звено между поступательно перемещающимся талевым блоком с крюком, буровым рукавом и вращающейся бурильной колонны. Вертлюг предназначен для подвода бурового раствора во вращающуюся бурильную колонну.
Конструкция.
Корпус литой, стальной с двумя карманами для присоединения к штропа при помощи пальцев. В корпусе имеется горизонтальная перемычка, служащая опорной поверхностью основной опоры. Над основной опорой находится вспомогательный упорный подшипник, воспринимающий усилия, возникающие вдоль оси от ротора к вертлюгу, и верхней радиальный подшипник.
Второй радиальный подшипник централизует ствол вертлюга. Эти подшипники мало нагружены и смазываются консистентной смазкой. Главная опора и низший радиальный подшипник смазываются жидкой смазкой.
На опоры действуют – осевые нагрузки:
главная опора воспринимает вес бурильной колонны.
Радиальные подшипники – центрируют подвешенный на крюке вертлюг и воспринимают нагрузки, создаваемые его весом и частью веса прикрепленного к нему гибкого шланга.
5.Буровой вертлюг: основные параметры, схема вертлюга в рабочем положении?
Основные параметры.
1. Допускаемая статическая нагрузка – постоянная осевая нагрузка, которую может выдержать вертлюг без разрушения при невращающемся стволе.
2. Максимальное давление – должно быть не меньше наибольшего давления насоса, используемых в буровой установке соответствующего класса.
3. Диаметр проходного отверстия ствола -
с увеличением параметра – снижается скорость ротора, уменьшаются гидравлические потери и износ внутренней поверхности ствола. Следовательно, увеличиваются внешние габариты вертлюга, износ ствола, и его уплотнения.
4. Частота вращения ствола вертлюга – совпадает с частотой вращения ствола ротора и изменяется в пределах 15 – 250 об/мин.
5. Высота штропа – должна быть достаточной для соединения вертлюга с крюком талевого механизма.

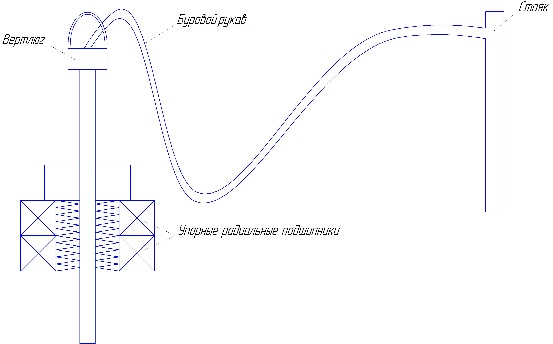

Схема вертлюга в рабочем положении:
6. Подъемный механизм. Назначение, схема, его элементы????????
– совокупность механизмов и агрегатов для спуска, подъема и удержания бурильной и обсадной колонны. Элементы: канат, лебедка, трансмиссия, двигатель
7. Подъемный механизм. Основные параметры и основные нагрузки на его элементы????????
8. Талевая система: назначение, ее состав, схема рабочего положения, кратность остнастки, типы оснастки.
Талевая система предназначена проведения СПО с целью защиты изношенного долота, спуска, подъема, и удержания на весу бурильных колонн при отборке Керна
Состав:
Система неподвижных роликов - кронблоков, устанавливаются на верхней площадке
Подвижных роликов талевого блока
Крюк, подвешен к нижней серьге талевого блока
Талевый канат

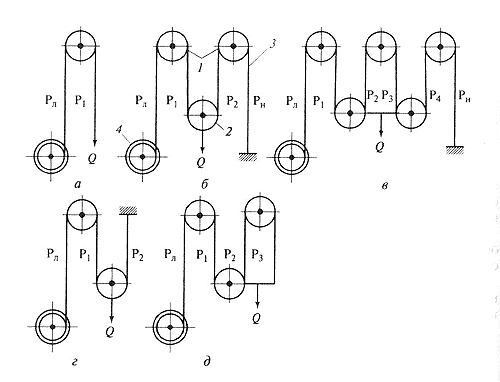

Оснастки:
Под оснасткой талевой системы понимается навеска каната на шкивы кронблока и талевого блока в определенной последовательности
Буровые лебедки связаны с талевым блоком и кронблоком одной ходовой струной и поэтому кратность оснастки буровой установки равна числу рабочих струн каната
Существует два типа оснасток:
Паралельная, когда ось талевого блока паралельна оси кронблока
Крестовая, когда ось талевого блока перпендикулярна оси кронблока
Схема
