31. Муфты буровых установок: назначение, классификация. Шинно-пневматические муфты: назначение, устройство, типоразмеры, техническая характеристика, условные обозначения.
Муфты передают вращение с одного вала на другой или с вала на свободно сидящую на нем деталь (например, цепную звездочку, зубчатое колесо). Характерная особенность муфт заключается в том, что они не изменяют величину и направление передаваемого вращающего момента. Муфты делятся на механические, гидравлические и электромагнитные. Механические муфты по назначению подразделяются на постоянные и сцепные.
Муфты шинно-пневматические обжимного типа применяются для передачи крутящего момента на буровом, нефтепромысловом и нефтеперерабатывающем оборудовании.
Муфта шинно-пневматическая состоит из: наружного обода, фрикционных накладок, внутреннего барабана, съёмного резинокордного баллона, который, в свою очередь, состоит из каркаса из слоёв обрезиненного корда, резинового протектора, фрикционных накладок, ниппеля. Пример условного обозначения баллона шинно-пневматического съёмного с размерами Д=300 мм, В 100 мм: МП 300х 100 ТУ 38.10489-87.
Основные технические характеристики баллонов:
Баллон |
Крутящий момент, кН.м |
Частота вращения, мин |
Рабочее давление воздуха в баллоне, МПа |
Д~ |
Размеры, мм |
В |
Масса, кг |
|
МП300х100 |
1,96 |
1500 |
0,588-0,981 |
302 |
650 |
115 |
100 |
6 |
МП500х125 |
2,65 |
1500 |
0,588-0,981 |
504 |
882 |
152 |
125 |
16 |
МП700х200 |
19,4 |
1000 |
0,588-0,981 |
708 |
~ |
246 |
200 |
36 |
МП1070х200 |
50,5 |
500 |
0,588-0,981 |
1078 |
226 |
246 |
200 |
52 |
МП155х50, мод. Н-325 |
0,225 |
1800 |
0,343-0686 |
156 |
226 |
68 |
50 |
3 |

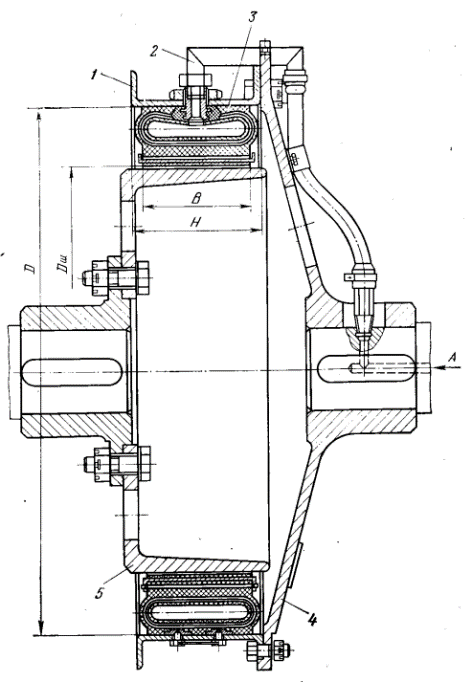

1 – обод; 2 – воздухоподвод; 3 – баллон с фрикционными колодками; 4 – ступица; 5 – шкив; А – подвод воздуха.
32. Буровые долота: назначение, классификация, устройство и состав, условные обозначения.
Буровые долота— основной элемент бурового инструмента для механического разрушения горной породы в процессе бурения скважины.
В зависимости от способа отделения частиц горной породы от ее массива на забое различают долота:
дробящего (ударного) действия;
дробяще-скалывающего (ударно-сдвигающего) действия;
истирающе-режущего действия;
режуще-скалывающего действия.

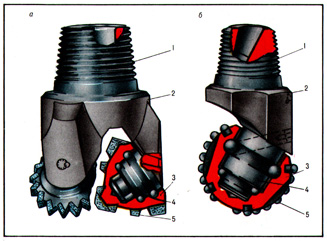

Шарошечное буровое долото (или бурильная головка для колонкового бурения) состоит из (одной, двух, трёх, четырёх или шести конических) сферических или цилиндрических шарошек, смонтированных на подшипниках качения или скольжения (или их комбинации) на цапфах секций бурового долота.
Устройство:
Нипельная головка
Корпус
Шарошка
Породоразрушающий инструмент
Условное обозначение (шифр) долота:
III – 215,9 С-ГНУ 2354,
где III – трехшарошечное ;
215,9 – номинальный диаметр долота, мм;
С – тип долота (для бурения пород средней твердости);
Г – боковая гидромониторная промывка;
Н – опора для низкооборотного бурения на одном подшипнике скольжения;
У – опора маслонаполненная с уплотнительной манжетой;
2354 – заводской номер долота.
