1. Буровые установки: назначение, классификация, состав, основные параметры, условное обозначение?

Буровая установка предназначена для бурения глубоких разведочных и эксплуатационных скважин.

Существует 11 классов буровой установки зависящие от нагрузке на крюке (самый ходовой параметр) и глубины бурения.

БУ 5000/320ДГУ

БУ – буровая установка

5000 – глубина бурения (м)

320 – максимальная нагрузка на крюке (т)

ДГ – дизель-гидравлическая система

У – универсальная

Д – дизельный

Э – электрический

ЭП – электрический постоянного тока

ДЭР – дизель электрический регулируемый

БУ 3000/160ЭП

Состав:

Подземное оборудование: забойный двигатель, долото, бурильный трубы, замки, центраторы, обсадные трубы.

Наземное оборудование: ротор, вертлюг, талевая системы, лебедка, привод, насосы, циркуляционная система.

2. Буровой ротор: назначение, строение, его схема и его элементы, принцип действия.

Ротор предназначен для:

• вращения поступательного движения бурильной колонны в процессе проходки скважины роторным способом;

• восприятие реактивного крутящего момента и обеспечения продольной подачи бурильной колонны при использовании забойных движений;

• удержание бурильной или обсадной колонны труб над устьем скважины при наращивании и СПО;

• проворачивание инструмента при ловильных работах.

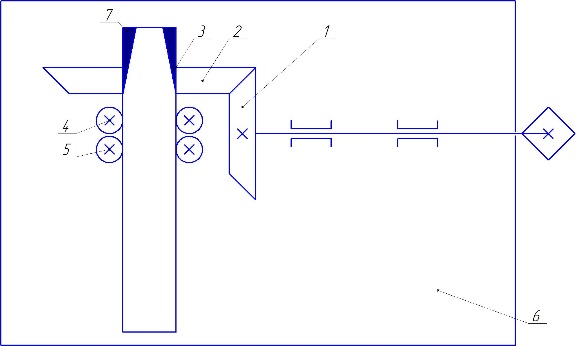

1,2 – конические шестерни и колеса;

3 – стол ротора;

4 – главная опора;

5 – вспомогательная опора;

6 – станина (корпус);

7 – клиновой захват (вкладыши клинового захвата);

Представляет из себя коническую передачу, помещенную в отливку и изменяет вращение вала в горизонтальной плоскости на вертикальную.

Быстроходный вал имеет отдельную систему смазки, главные и вспомогательные опоры, смазывающиеся из общей масляной ванны.

Главная опора воспринимает динамические нагрузки (радиальную от передаваемого момента и осевые от трения ведущей трубы о зажимы ротора).

Статические – от веса буровой колонны при установке на стол ротора.

Вспомогательная опора воспринимает: 1) удары снизу-вверх при подъеме колонны 2) Радиальные нагрузки от зубчатой передачи.

Вращающий момент от привода через цепную передачу передается на венец, соединенный со столом ротора, крутящий момент момент развиваемый столом ротора передается бурильной колонне.

3. Буровой ротор: график награждения, основные параметры?

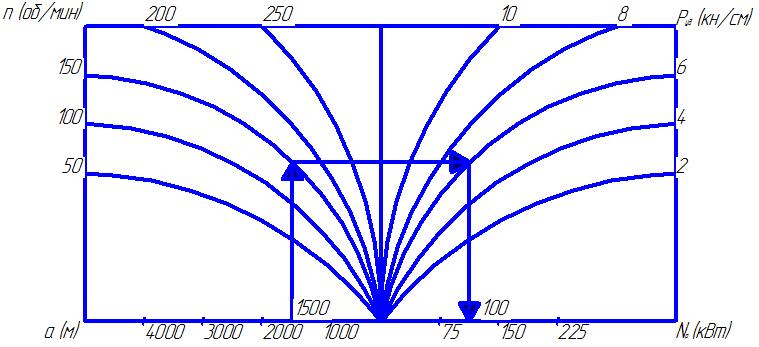

Буровой ротор, график нагружения:

Основные параметры:

1) D (диаметр проходного отверстия стола)

D=Dн+δ

Dн – диаметр долота под направление

δ- диаметральный зазор, 30÷50мм

2) Допустимая динамическая нагрузка на стол

Gmax≤P≤Cо

гдеGmax – максимальный вес бурильной колонны

Cо-статическая грузоподъемность главной опоры

3) Частота вращения стола ротора, ограниченная максимальной частотой долота

При бурении абразивных пород N=50 об/мин

При авариях N=15 об/мин

4) Мощность ротора - достаточна для вращения бурильной колонны и разрушения забоя

Nхв – мощность, затраченная на холостое вращение бурильной колонны

Nз - затрачивается на скалывание породы

N=(Nхв – Nз)/ƞ

Ƞ - к.п.д. насоса

Nхв зависит от массы трубы.

Nз – зависит от осевой силы, коэффициента крепости породы, частоты вращения.

Nз – P •n •µ •Rср

5) Базовое расстояние – расстояние от первого ряда зубьев звездочки до центра ротора.
