5. Расчёт молниезащиты

Определим необходимость устройства молниезащиты здания, расположенного в местности, где проживает студент. Рассчитаем размеры молниеотвода и зоны защиты.

Таблица 7 - Исходные данные

Вариант	6
А, м	80
В, м	40
h x , м	16

5.1 Определим необходимость устройства молниезащиты здания, исходи из расчёта количества прямых ударов молнии в год N, которое должно быть не менее 0,01:

,

где В- ширина здания, м;

h_x-высота здания, м;

А – длина здания, м;

n-среднее количество поражений молнией 1 км² земной поверхности в год.Среднее количество поражений молнией 1 км² земной поверхности в год n принимаем равное 5, исходя из количество грозовых частот в год равное 60-80.

N = ((40+3*16)*(80+3*16))*5 /10^6 = 0.05632

5.2 Определим требуемую высоту одиночного стержневого молниеотвода по номограмме. Высота молниеотвода h (м) = 52м.

5.3 Определим зону защиты молниеотвода, которая представляет собой конус с образующей в виде ломаной линии (рис. 5). Основанием конуса является круг радиусом r = 1,5h. Сделаем графическое построение (рис.5) зоны защиты, для чего следует:

а) соединить вершину молниеотвода с точками, расположенными на уровне земли на расстоянии 0,75h от его оси;

б) соединить точку, расположенную на высоте 0,8h на молниеотводе, с точками на уровне земли, отстоящими от основания молниеотвода на расстоянии 1,5h. Область, ограниченная вращением конуса сломанной образующей представляет пространство, защищённое от поражения молнией. Радиус защиты от молнии на земле равен 1,5h. Радиус защиты на уровне высоты здания определить по формуле:

r₃=1,5(h-1,25h _x) при 0<h _x< h => 0<16<34.6

r₃=48

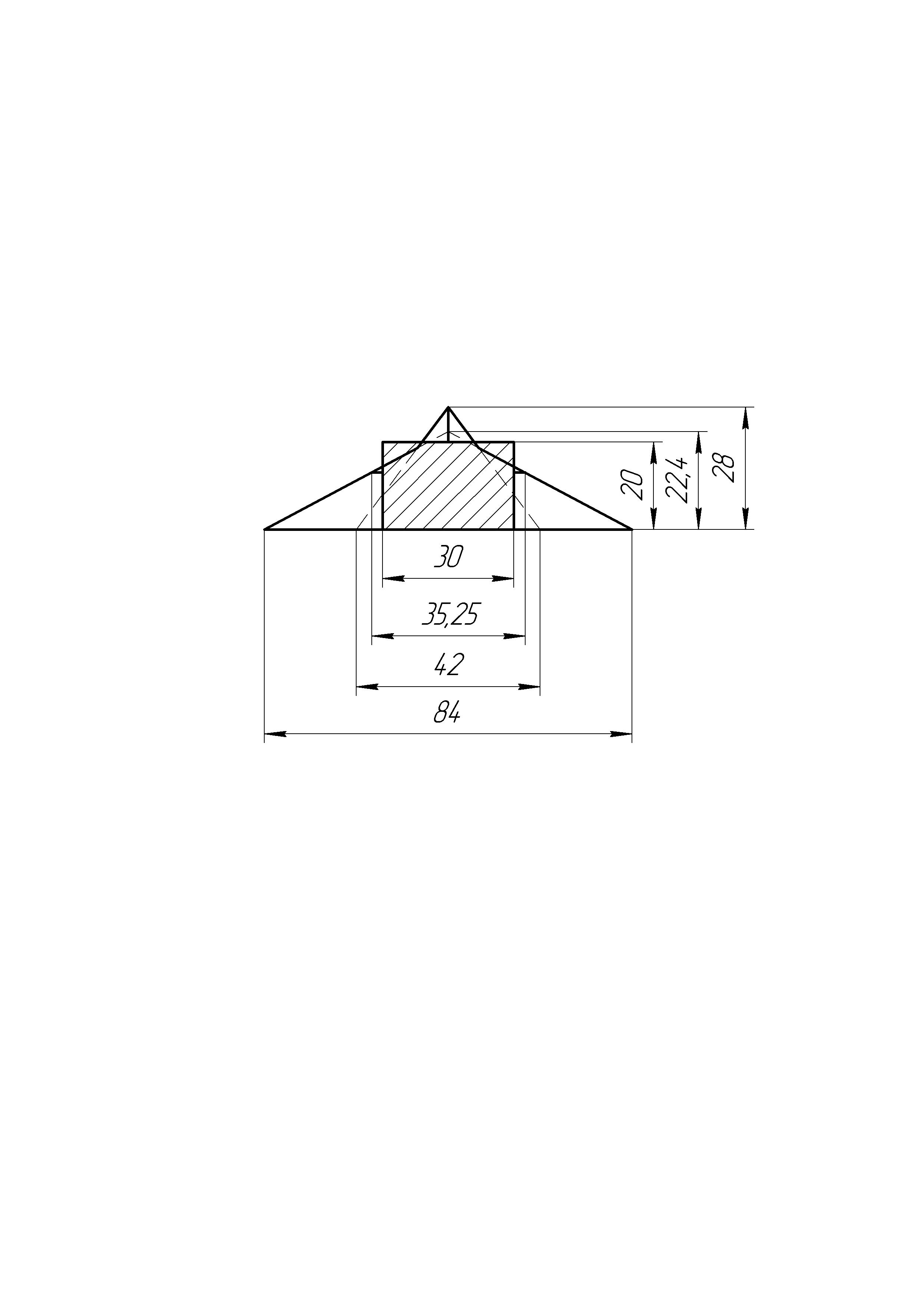

Рисунок 5 – Схема зон защиты стержневого молниеотвода

0. 6. Расчёт противопожарных мероприятий

Определим при заданной этажности производственного здания минимально необходимую степень его огнестойкости. Подберем строительные материалы. Рассчитаем требуемую ёмкость пожарного водоёма на наружное пожаротушение.

Таблица 8 - Исходные данные для выполнения задания 6

Вариант	Производственное здание. Характеристика обращающихся в производстве веществ	Этажность	Площадь этажа между противопожарными стенами зданий, м2	Объём здания, м3	А, м
6,7	Ремонтно – механический цех. Предприятия лесной промышленности. Несгораемые вещества и материалы в холодном состоянии.	II	2600	24*103	80

6.1 Определим категорию пожарной опасности по характеристике обращающихся в производстве веществ. Категория-Д.

6.2 Определим требуемую степень огнестойкости здания по категории пожарной опасности производства, заданной этажности и площадью этажа между противопожарными стенами.

Степень огнестойкости = IV.

6.3 Для требуемой степени огнестойкости здания определим требуемые предел огнестойкости и группу возгораемости строительных конструкций

Таблица 9 - Группы возгораемости и минимальные пределы (часы) огнестойкости

основных строительных конструкций для заданной степени огнестойкости

Степень огнестойкости здания или сооружения	Основные строительные конструкции
	несущие стены, стены лестничных клеток, колонны	несущие стены из навесных панелей и наружные фахверковые стены	наружные стены и другие несущие конструкции междуэтажных и чердачных перекрытий	плиты, настилы и другие несущие конструкции покрытий	внутренние несущие стены (перегородки)	противопожарные стены (брандмауэры)
IV	Трудно-сгораемые 0,25	Трудно- сгораемые 0,25	Трудно- сгораемые 0,25	сгораемые	Трудно- сгораемые 0,25	Сгораемые 2,5

Методы повышения огнестойкости строительных конструкций:

1. Пропитка материалов и конструкций антипиренами.

2. Покрытие поверхности специальными огнезащитными красками (толщина слоя защитного покрытия до 200 мкм).

3. Обмазка огнезащитными пастами (огнестойкой мастикой и герметиками) и огнезащитной штукатуркой слоем, толщиной до 2-х см.

4. Облицовка огнестойкими обоями

5. Защита строительных конструкций жесткими экранами: огнестойкими плитами, панелями, щитами и др.

6.4 Определим для рассматриваемого производственного здания расстояние от наиболее удалённого места до ближайшего эвакуационного выхода, по категории производств, степени огнестойкости и этажности здания.

Расстояние от наиболее удаленного рабочего места = 50м.

6.5 Определим вид и количество первичных средств пожаротушения в соответствии с «Нормами первичных средств пожаротушения для производственных и складских помещений», утвержденных ГУПО МВД в 1950г.

Таблица 10 - Требуемое количество средств пожаротушения

Объекты и помещения	Огнетушители		Бочки с водой (емк.200 л.)	Ящик с песком (емк. 0,5м3)	Лопаты железные	Ведра пожарные
	ОХП-10	ОУ-2
Механические мастерские – на 200 м2 пола (3600м2)	13	13	-	13	26	-

6.6 Определим требуемую емкость пожарного водоема v_в для наружного пожаротушения по формуле (м³)

v _B =3,6Q _нар Т,

где Q _нар – расходы воды на наружное пожаротушение. При степени огнестойкости здания = IV, категории производства Д, а расходе воды л/с, на один пожар при объеме здания 24 тыс. м3

Q _нар =30 , л/с;

Т - расчетное время пожаротушения, Т=3 ч.

v _{B = 3,6*30*3=324 м3}

Определим количество водоемов n по формуле:

n= ,

где А – протяженность объекта, м;

R – радиус действия пожарной техники. Для ручных пожарных насосов – 100м.

n = 80/2*100=0,4

Заключение

В данной работе был рассчитан коэффициент естественной освещенности, он равен 1. Мы определили площадь световых проемов необходимую для обеспечения нормированного значения к.е.о. S_o=108,9 м².

Следующим пунктом мы рассчитали коэффициент использования светового потока, он равен 0,70. Здесь также рассчитали необходимое количество ламп их 13.

Далее мы подобрали средства индивидуальной защиты от шума это наушники ВЦНИИОТ -2М, определили спектральную характеристику шума, действующего на вальщика при наличии средств индивидуальной защиты.

В четвертом пункте мы рассчитали параметры локальной вибрации и графически изобразили зависимость уровня скорости вибрации в октавных полосах частот.

Далее мы сделали расчет молниезащиты и схематично представили его.

В последнем пункте мы определили при заданной этажности производственного здания минимально необходимую степень его огнестойкости. Подбрали строительные материалы. Рассчитали требуемую ёмкость пожарного водоёма на наружное пожаротушение.
