ФГБОУ ВПО Брянская государственная инженерно-технологическая академия

Кафедра «Радиационная экология и безопасность жизнедеятельности»

Расчетно-графическая работа №1

по БЖД на тему:

Расчёты мероприятий по нормализации среды обитания человека

Вариант 6

Автор работы

Группа ЭУС-301 зачетная книжка

Руководитель Луцевич А.А.

Дата защиты _____________ Оценка______________

Брянск 2012

Содержание

1. Расчет естественного освещения…………………………………………3

2. Расчет искусственного освещения………………………………………..6

3. Подбор средств индивидуальной защиты от шума……………………...8

4. Расчет параметров локальной вибрации………………………………...10

5. Расчет молнезащиты……………………………………………………...12

6. Расчет противопожарных мероприятий…………………………………14

Заключение

Список использованной литературы

1. Расчёт естественного освещения

Произведем расчёт бокового естественного освещения для производственного помещения, данные которого следует принять по табл. 1 в соответствии с номером варианта.

Таблица 1- Исходные данные для выполнения задания

Вариант	Разряд зрительной работы	Пояс светового климата	Размер помещения (B x D),м2	Высота от уровня условной рабочей поверхности до верха окна h1	Средневзве-шенный коэффициент отражения рср
6	VII	III	18x30	2,0	0,3

1.1 Пользуясь СНиП23-05-95, определим нормированное значение коэффициента естественной освещенности е^IIIн по разряду зрительной работы равному – VII.

е^IIIн = 1

1.2 Пересчитаем нормированное значение коэффициента естественной освещённости ен для заданного пояса светового климата по формуле,( %)

ен = e^IIIн mc,

где m - коэффициент светового климата - показатель ресурсов природной световой энергии местности, определяемой по поясу светового климата; c-коэффициент солнечности климата. Принять для I, II, III поясов c=1.

m = 1, c=1, е^IIIн = 1 => = 1*1*1 = 1

1.3 Определим величины отношений глубины помещения B к высоте от уровня рабочей поверхности до верха окна h1 и длины помещения D к его глубине B, для того чтобы определить значение световой характеристики световых проёмов.

D/B=30/18=1.6, B/h1=18/2.0=9 => 23

1.4 Определим значения коэффициента r, учитывающего повышение к. е. о. Благодаря свету, отраженному от поверхностей помещения. Расчётную точку расположить на расстоянии 1м от стен, противоположной остекляемой.

_ср = 0,3

D/B=30/18=1.6 => 3

B/h1=18/2.0=9

1.5 Определим площадь световых проёмов, необходимую для обеспечения нормированного значения к. е. о. в расчётной точке, по формуле (м²)

S0=(e_{н 0}S_Пk_зд)/(100 ₀ r)

где ен -нормированное значение к. е. о., %;

₀-световая характеристика окна;

Sп- площадь пола, м² ;

kзд- коэффициент ,учитывающий затенение окон противостоящими зданиями, принять k зд =1;

₀-общий коэффициент светопропускания световых проёмов, впринять ₀ =0,38; r-коэффициент, учитывающий отражение света от поверхности помещения.

S0=(1*23*540*1)/(100*0,38*3) = 108,9

108,9/6=18

Рисунок 1 - Схема расположения окон

2. Расчёт искусственного освещения

Произведем расчёт внутреннего искусственного освещения производственного помещения по методу коэффициента использования светового потока, для чего определим количество ламп заданного типа, необходимое для обеспечения нормативной величины освещённости при общей системе освещения.

Таблица 2 - Исходные данные для выполнения задания

Вариант	Разряд зрительной работы	Подразряд зрительной работы	Размер помещения (B x D), м2	Источник света	Мощность ламп, Вт	Тип светиль-ника	Коэффи-циент отражения стен и потолка
6	IV	в	18x30	ЛТБ	80	ОДО	70,50

2.1 В зависимости от разряда и подразряда зрительной работы, установим норму освещённости E.

Норма освещенности равна 150лк.

2.2 Определим индекс помещения i

i=S/(Hр (D+B));

где S- площадь помещения, м²;

Hр – расчётная высота подвеса светильников, принять Hр=2,5 м;

D – длина помещения, м;

B – ширина помещения, м.

i = 540/2.5*(30+18) = 4.5

2.3 Зная индекс помещения для данного типа светильника, определим коэффициент использования светового потока.

Коэффициент использования светового потока равен 0,7

2.4 Для данного типа ламп и их мощности определим световой поток Ф.

Ф = 4400лм

2.5 Рассчитаем необходимое количество ламп n, обеспечивающих в данном помещении требования норм по освещённости, из выражения

n=(ESkz)/(Ф ),

где E – нормативное значение освещённости, лк;

S – площадь помещения, м²;

k – коэффициент запаса, учитывающий загрязнение светильников и наличие в воздухе пыли, дыма, копоти (принять k=1,8);

z- поправочный коэффициент, учитывающий неравномерность освещения (принять z=1,1);

Ф – световой поток лампы, лм;

- коэффициент использования светового потока.

n = (150*540*1.8*1.1)/4400*0.7=50

Расположим по 4 лампы в светильники.

50/4=13 светильников.

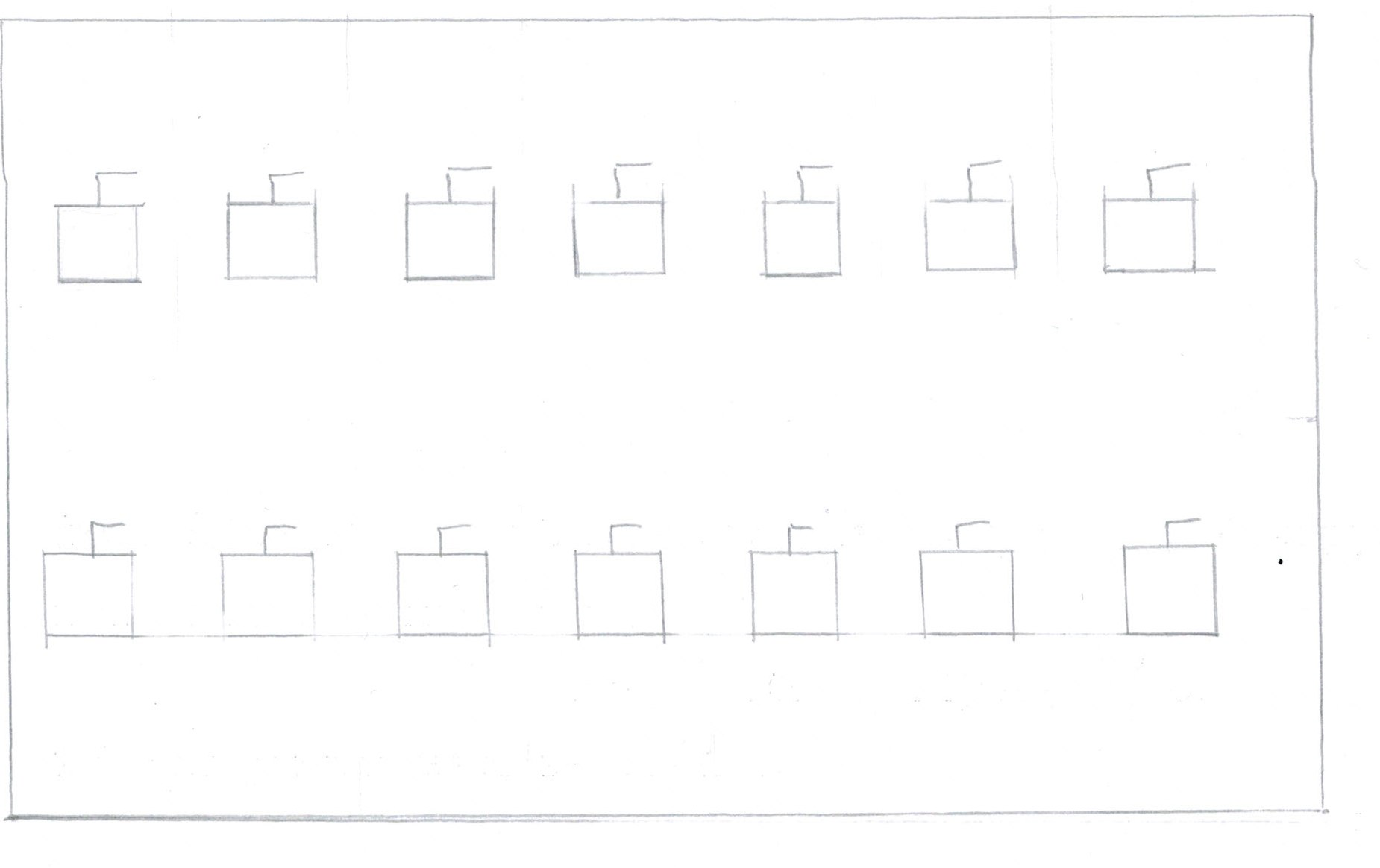

Рисунок 2 - Схема расположения светильников
