Практичне заняття №5,6 Тема: Побудова рисунків деталей за кресленням

Завдання:

1. Ознайомитись з загальною методикою виконання технічного рисунка деталей машин.

2. Виконати технічний рисунок деталі згідно з індивідуальним завданням (за табл. 2).

Загальні положення

При рисуванні деталей машин процес побудови зображень має основу рисування окремих і згрупованих геометричних тіл за їх виглядом: циліндричні, конічні, торові, гранні, їх величиною і положенням у просторі.

Рисування деталей виконується з натури, за кресленням, реконструкцією зображень, конструюванням різними методами умовних, можливо, і не існуючих деталей, а також за уявою образів нових деталей.

Можна рекомендувати такий, більш раціональний, порядок побудови рисунка: вивчення загальної форми деталі, її габаритних розмірів, складу і взаємного розташування геометричних тіл у формі деталі, вибір головного вигляду і розрізу, вибір виду аксонометрії і передбаченого розташування деталі відносно аксонометричних осей.

Зображення на папері починається з нанесення аксонометричних осей, вибору окомірного масштабу. Потім виконується розмітка габаритів рисунка і визначаються пропорції елементів деталі.

Важливим у рисуванні є визначення конкретного порядку нанесення зовнішніх контурів для розташування деталі, прорисування їх, дорисування внутрішніх конструктивних елементів при вирізуванні деталі.

Заключною стадією є оформлення рисунка наведенням контурів, штрихуванням вирізу і нанесенням світлотіні на поверхнях деталі.

Методика побудови рисунка деталей

Методика побудови рисунка конкретної деталі визначається відповідно до заданої геометричної форми. До розглянутого вище порядку побудови рисунка додаються необхідні графічні операції для зображення деталі, що рисується.

Зарисовку деталі за її характерним профілем наведено на рис. 7,а. У фронтальній диметрії зображено гачок, складений за формою з кількох спряжених прямими кіл. Усі кола зобразяться у натуральну величину. Спочатку відмічають центри всіх кіл і рисують їх за розмірами. Дотичними прямими визначається зовнішній контур деталі. Аналогічно за координатами побудовано в ізометрії центри кіл і форма контуру деталей на рис. 7,б,в.

На рис 7,г для більшої наочності на загальній осі Y методом координат розташовуються центри еліпсів, рисуються квадрати і еліпси, які потім уявно переміщуються у напрямку стрілок на рисунок фланця.

Рис. 7. Методика побудови рисунка деталей

Побудову зображення зірочки на рис. 7,ґ виконано за квадратом і хордами (1-2) кола, які показані на кресленні і на рисунку. На рис. 7,д наведена методика послідовної (1, 2, 3) побудови ступінчастого валу циліндричної форми, елементи якого розміщено на одній внутрішній конструктивній осі (метод спільної прямої).

Побудова рисунків деталей за кресленням

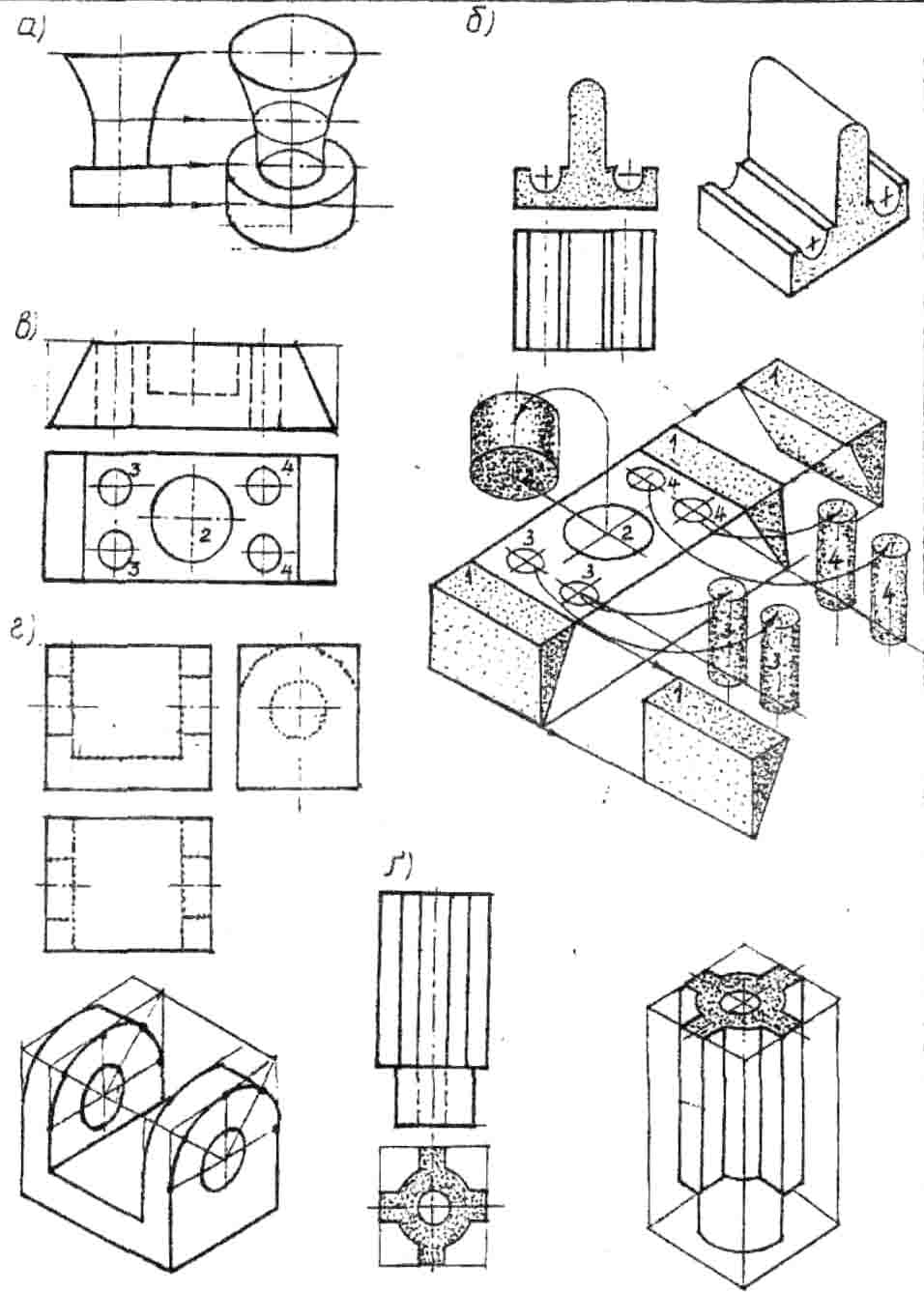

Рисування деталей машин за кресленням може бути виконано кількома методами залежно від форми деталей, призначення рисунка і умов наочності зображення. На рис. 8,а зліва наведено головний вигляд деталі з криволінійною твірною. Рисунок виконується методом паралелей за правилами ізометрії.

Рисунки деталей зі складним профілем (рис.8,б) раціонально виконувати, починаючи з зображення (наприклад, в ізометрії) профілю (заштриховано точками) і потім додати по глибині. Рисунок можна побудувати за допомогою нормального перерізу деталі.

Рис. 8. Методика рисування за кресленням

Рисування деталі можна виконувати методом віднімання (аналізу) будь-яких елементів від повної геометричної форми, наприклад, паралелепіпеда (рис. 8,в), на якому зрізано трикутні призми (1) і вони переміщені вздовж осі координат. Циліндричні отвори (2, 3, 4) будуть отримані відніманням з паралелепіпеду циліндрів 2, 3, 4 (показано штрихуванням). Цей прийом дано тільки для пояснення процесу рисування з просторовим перетворенням геометрії форми деталі.

Метод виключення частин геометричної форми деталей застосовується на заготовках деталей за допомогою розмітки. Так на рис. 8,г точками на поверхні охоплюючого паралелепіпеда помічена необхідна форма деталі. Охоплюючий паралелепіпед застосовано також на рис. 8,в, габарити якого дорисовують дрібні елементи деталі, починаючи з плану (заштриховано).

На рис. 9 дана послідовність рисування умовної деталі з п’яти етапів виключенням елементів із загальної форми паралелепіпеда.

Р ис. 9. Етапи побудови рисунка

На рис. 10,а,в деталь нарисовано, коли для її елементів відома спільна вісь Z.

Застосування спільної площини А (або грані) показано на рис. 10,б.

Побудову рисунків циліндрів, які входять до конструкції деталі та розміщені один від одного на деякій відстані і осі їх лежать в паралельних площинах, показано на рис. 10,г.

Основа циліндрів нарисована по квадратах, розташованих в одній площині.

Рисування деталі, конструктивні осі Z і Y основних елементів якої лежать у взаємно перпендикулярних площинах, показано на рис.10,ґ.

Навчальні завдання для рисування деталей за кресленнями містить таблиця 2.

Р ис. 10. Приклади побудови технічного рисунку деталей машин

Таблиця 2
