Облегчённые кирпичные стены
Стены, в которых часть кладки заменена теплоизоляционным материалом, называются облегчёнными (слоистыми).
Применение таких стен целесообразно при строительстве малоэтажных зданий, таких как коттеджи, таунхаузы, потому что отвечают требованиям экономичности по стоимости, расходу материалов, теплозащите зданий, обеспечивают необходимую прочность и устойчивость зданию.
В строительстве получили распространение следующие виды облегченных стен:
1) Кладка с трёхрядными диафрагмами - продольные кирпичные стенки перевязываются через пять рядов кладки тремя горизонтальными рядами (диафрагмами). Промежуток между наружной и внутренней верстами заполняют либо лёгким бетоном, либо керамзитовым гравием, либо современным теплоизоляционным материалом (рисунок 8а);
2) Колодцевая кладка – две продольные кирпичные стенки в полкирпича соединяются между собой вертикальными диафрагмами (стенками). Образовавшиеся «колодцы» при шестирядной системе перевязки заполняются легким бетоном, керамзитом. Через пять-шесть рядов (по высоте колодца) укладывают растворную стяжку, предупреждающую осадку утеплителя. Такие стены не должны превышать по высоте двух этажей (рисунок 8б).
3) Анкерная кирпично-бетонная кладка – представляет собой две параллельные стенки, толщиной в полкирпича, между которыми уложен лёгкий бетон. Выпущенные внутрь кладки тычковые кирпичи (анкеры), связывают продольные ряды кладки с бетоном, обеспечивая прочность кирпичных стен высотой до четырёх этажей (рисунок 8в);
4) Кладка с внутренним жестким утеплителем - состоит из двух слоёв кладки – внутреннего, толщиной в полтора кирпича и наружного - в полкирпича, между которыми укладывается жесткий современный теплоизоляционный материал, разделяемый по высоте кладки через пять ложковых рядов тычковым рядом. Высота таких стен может быть до пяти этажей (рисунок 8г).
а) б)
в) г)

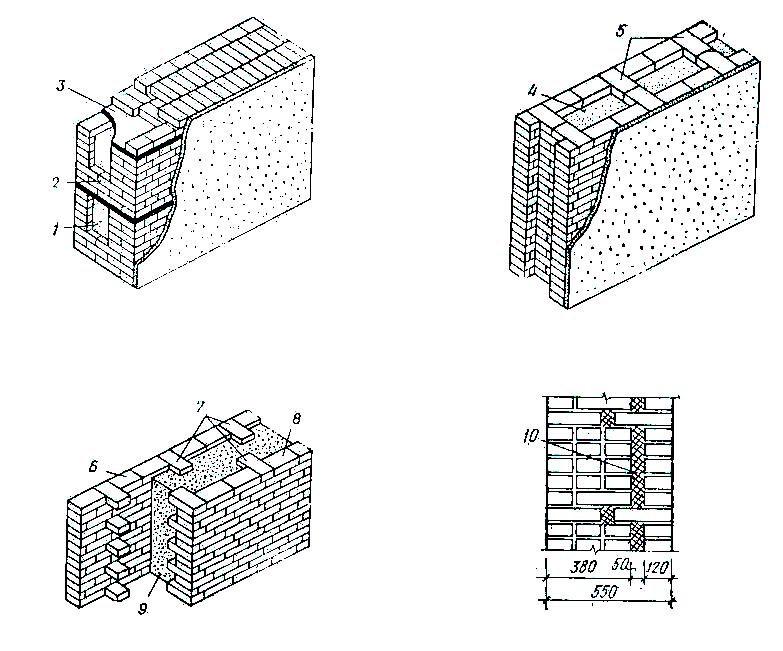

а – с трехрядными диафрагмами; б – колодцевая кладка; в – анкерная кирпично-бетонная кладка; г – с внутренним жестким утеплителем; 1 – легкий бетон или другой утеплитель; 2 – диафрагма из трех рядов кладки; 3 – растворная стяжка; 4 – колодец, заполненный утепляющим материалом; 5 – вертикальная диафрагма из тычковых кирпичей; 6 - наружная верста; 7 – анкеры из тычков кирпича; 8 – внутренняя верста; 9 – легкий бетон;
10 – теплоизоляционный материал
Рисунок 8 – Облегченные кладки кирпичных стен
Контрольные задания
Задание 1
Объяснить конструкцию облегченных стен:
1 Сыпучий утеплитель используется в стенах …
2 Плитный утеплитель можно применить в стенах …
3 Легкий бетон применяется в стенах … |
а) с внутренним жестким утеплителем б) с анкерной кирпичной кладкой в) с колодцевой кладкой |
Задание 2
Сформулировать понятия:
1 Применение облегченных стен позволяет уменьшить ….
2 Облегченные кирпичные стены возможно применять при ….
3 Стены, состоящие из разных материалов по структуре, принято называть …..
4 В облегченных стенах часть кирпичной кладки заменяется ….
5 Стены облегченной кладки имеют следующие недостатки …
