2.2 Виды кирпичных стен
2.2.1 Однородные кирпичные стены
Наиболее распространенными являются однородные стены:
1) Из обыкновенного глиняного кирпича, выкладываемые по многорядной системе перевязки. Стены отвечают требованиям прочности, устойчивости, хорошо противостоят атмосферным воздействиям, но из-за большой объёмной массы, стены отличаются массивностью (большая их толщина), а значит и масса (вес) стен увеличивается, что ведёт к увеличению глубины заложения фундаментов, удорожанию строительства. Кроме того, массивные кирпичные стены не отвечают требованиям теплозащиты зданий, предъявляемые современным СНиП 23-02-2003 «Тепловая защита зданий».
2) Из силикатного кирпича, выкладываемые по многорядной системе перевязки. Стены отличаются меньшей огнестойкостью, чем из глиняного кирпича, большей теплопроводностью и водопоглощением. Силикатный кирпич имеет базовый белый цвет. Современные технологии позволяют получать силикатные изделия различных цветов (рисунок 6), вводя в сырьевую смесь красители, стойкие к атмосферным воздействия, поэтому силикатный кирпич часто применяется в качестве фактурного слоя с расшивкой швов.
3) Из эффективного (пустотелого, пористого) кирпича, выкладываемые по цепной системе перевязки (рисунок 7а). Обладают высокими теплозащитными свойствами, малым весом. Меньшая прочность эффективного кирпича приводит к снижению прочностных показателей стен, поэтому они используются при возведении стен малоэтажных зданий (коттеджей, таунхаузов, трёх верхних этажей многоэтажных зданий. Стены из-за повышенной влагоёмкости обязательно облицовываются или оштукатуриваются.
4) Из керамических камней, выкладывают по цепной системе перевязки, чтобы щелевидные пустоты располагались параллельно стене, этим повышаются теплозащитные свойства стены (рисунок 7б). Наружная верста обязательно выкладывается лицевым кирпичом с расшивкой швов.

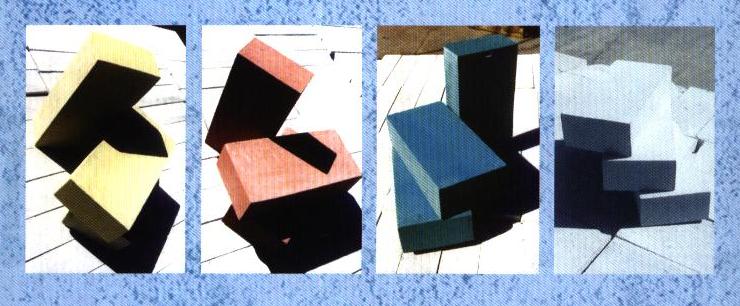

Рисунок 6 – Цветовое решение силикатного кирпича

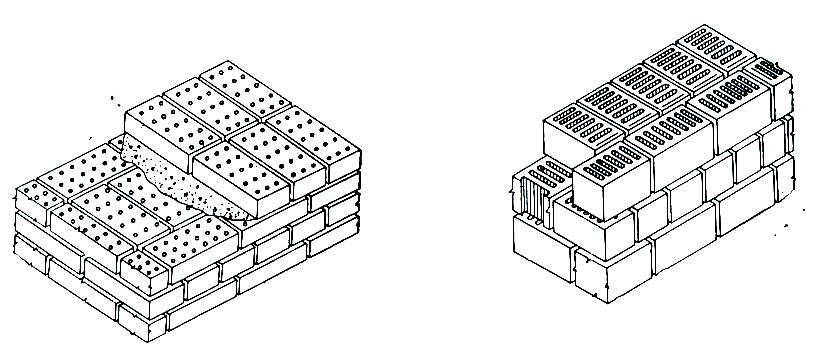

а) б)
а – из эффективного кирпича; б – из семищелевых керамических камней
Рисунок 7 – Виды кирпичной кладки
Закрепляющий материал:
Задание 1
Определить вид стен:
1 Обладают хорошими теплозащитными свойствами, но требуют дополнительной отделки |
а) стены из обыкновенного кирпича б) стены из силикатного кирпича в) стены из эффективного кирпича г) стены из керамических камней |
2 Прочны, устойчивы, но массивны и холодны |
|
3 Обладают высоким водопоглащением, приятной фактурой |
|
4 Применяются в зданиях малоэтажных |
Задание 2
Выбрать систему перевязки для следующих стен:
1 Из эффективного кирпича |
а) шестирядная б) цепная в) двухрядная г) многорядная |
2 Из обыкновенного глиняного кирпича |
|
3 Из керамических камней |
|
4 Из силикатного кирпича |
