2. Особенности простановки размеров

После выполнения чертежа плана этажа проставляют размеры на чертеже (рисунок 72).

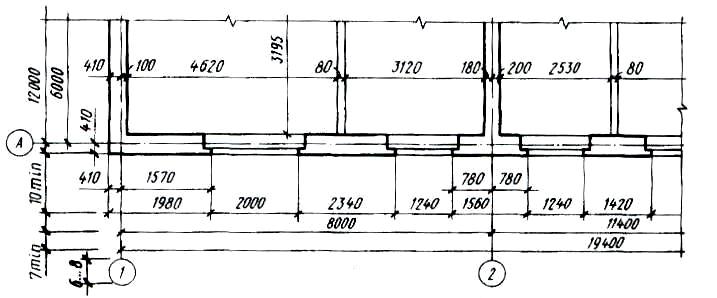

Рисунок 72 – Нанесение размеров на плане

Внутри плана этажа проставляют размеры на внутренней размерной нити на расстоянии 6-8мм от контура стен:

- привязку наружных стен к координационным осям;

- привязку перегородок к стенам или осям;

- размеры помещений (длина и ширина);

- размеры проёмов во внутренних стенах и перегородках;

- привязку граней проёмов к координационным осям или стенам, перегородкам.

Вне габаритов чертежа плана этажа проставляют две – три размерные нити:

а) в кирпичных зданиях – 3 нити (рисунок 73):

- 1-ая нить через 15мм от выступающих частей здания – на ней проставляют привязку проёмов и простенков к координационным осям;

- 2-ая нить через 8мм от первой – на ней проставляют размеры шагов координационных осей;

- 3-я нить через 8мм от второй – на ней проставляют длину и ширину здания (расстояние между крайними осями).

Рисунок 73 – План 1-го этажа кирпичного здания

б) в каркасных и панельных зданиях - 2 нити (рисунок 74):

- 1-ая нить – размеры шагов координационных осей;

- 2-ая нить – длина и ширина здания.

Рисунок 74 – План типового этажа рядовой секции крупнопанельного здания

При симметричном расположении оконных проемов в наружных стенах размерные нити проставляются слева и снизу. При несимметричном расположении оконных и дверных проемов размерные нити проставляются со всех сторон.

3. Экспликация помещений

Наименование помещений следует располагать по центру помещения, выполняя надписи шрифтом №5.

Допускается наименование помещений приводить в экспликации, указав на это в примечании над основной надписью. В этом случае на планах вместо наименований помещений проставляют их номера в кружке диаметром 5мм и выполняют экспликацию помещений (рисунок 75).

Для жилых зданий экспликацию помещений, как правило, не выполняют, кроме коттеджей.

* - категория по взрывопожарной и пожарной безопасности (кроме жилых зданий)

Рисунок 75 – Экспликация помещений

4. Алгоритм выполнения чертежа плана этажа

Алгоритм перенести в конспект, составлен он в виде таблицы, позволяющей выполнять чертёж в заданной последовательности и по выполнению чертежа проверить себя на правильность наполнения чертежа.

Наименование действий	Проверка
	1	2
1 Нанести сетку координационных осей в заданном масштабе
2 Вычертить в соответствии с правилами привязки несущие и ограждающие конструкции (внутренние и наружные стены, колонны)
3 Вычертить подобранные перегородки
4 Вычертить детали плана (окна, двери, лестницы)
5 Внутри чертежа плана проставить размерные нити: - привязку стен к координационным осям, перегородок, толщины стен и перегородок, размеры помещений (длину и ширину), привязку и размеры дверных проёмов; - проставить марки окон, дверей (допускается позиционное обозначение проёмов в кружке диаметром 5мм); - указать наименование помещений и их площади с точностью до сотых долей, подчеркнув цифры сплошной чёткой линией (в правом нижнем углу помещения).
6 Составить экспликацию помещений и спецификацию элементов заполнения проёмов (смотри таблицу спецификации).
7 Вне габаритов чертежа проставляют две, три размерных нити в зависимости от типа здания, где проставляют: - привязку оконных и дверных проёмов, простенков, граней наружных стен; - расстояние между координационными осями; - расстояние между крайними координационными осями (длина и ширина здания). Размерные нити проводятся друг от друга на расстоянии 8мм, первая нить – от стены через 15мм, через 4мм от последней нити в кружках диаметром 8мм проставляют марки осей шрифтом №5. Продольные оси маркируются буквами русского алфавита (прописные), поперечные оси – арабскими цифрами.
8 Вне контура чертежа и размерных нитей на свободном поле показывают положение секущей плоскости для вертикального разреза согласно стандарту.
9 Отметки уровней на планах обозначают условным знаком – прямоугольником с указанием знака «плюс» или «минус» и цифры в метрах с тремя десятичными знаками, отделёнными от целого числа запятой.
10 Выполнить надпись чертежа по типу: ПЛАН НА ОТМ. 0, 000 ПЛАН 1 ЭТАЖА ПЛАН ТИПОВОГО ЭТАЖА
11 К планам этажей кирпичных зданий согласно ГОСТ 21.501-80 выполняют: - план перемычек (рисунок 70) - ведомость перемычек для кирпичных зданий (рисунок 71); - спецификацию перемычек (рисунок 72); - спецификацию элементов заполнения проёмов (рисунок 73);
12 Для жилых зданий на планах указывают площади квартир в виде дроби, в числителе которой указывается жилая площадь квартиры, в знаменателе – полезная площадь.

Для зданий со стенами из кирпича выполняют схемы планов перемычек каждого этажа. Чертёж необходим для того, чтобы подобрать типы перемычек для оконных и дверных проёмов, определиться их количеством.

На схеме плана перемычек показывают расположение всех стен и перегородок, имеющих проёмы. Проёмы показывают условно основной линией и маркируют по типу: ПР-1; ПР-2 и т.д., смотри рисунок 76.

К плану перемычек составляют ведомость перемычек, где указывают марку проёма и подобранные перемычки в зависимости от толщины стены или перегородки, с указанием привязки к координационным осям (рисунок 77).

После составления ведомости перемычек составляют спецификацию перемычек, в которой указывается проёмы, марки перемычек, их ГОСТ, количество и масса одного элемента (рисунок 78).

Затем составляется спецификация элементов заполнения проёмов (рисунок 79) с указанием марок оконных и дверных блоков, количества их по этажам и всего на здание.

Рисунок 76 – План перемычек
