1.3 Требования, предъявляемые к лестницам
Лестницы должны отвечать следующим требованиям:
- прочности и устойчивости, т.е. должны воспринимать действующие на них нагрузки и не изменять свои формы под нагрузками;
- обеспечения достаточной пропускной способности в соответствии с назначением и этажностью здания;
- удобства в эксплуатации (иметь определённое число ступеней и уклон);
- огнестойкости;
- пожарной безопасности;
- индустриальности (возводиться из крупных элементов);
- архитектурной выразительности (гармоничного сочетания с интерьером здания);
- экономичности (иметь наименьшие показатели по трудозатратам, расходу материалов, сроков возведения, стоимости).
Материал для закрепления:
Задание 1 Заполните пропуски в таблице 5
Требования, предъявляемые к лестницам
Таблица 5
Технические |
Эксплуатационные |
Архитектурные |
Экономические |
………………….. ……………………. …………………… …………………… |
……………………. ……………………. ……………………. |
………………… |
………………… …………………. …………………. |
Тема 2 Конструкции железобетонных лестниц. Лестницы из мелкоразмерных и крупноразмерных элементов. Внутриквартирные лестницы
Железобетонные лестницы из сборных элементов по конструктивному решению подразделяются на лестницы из:
- крупных элементов;
- мелких элементов.
2.1 Лестницы из крупных элементов
Сборные железобетонные лестницы из крупных элементов подразделяются в зависимости от конструктивного типа здания на:
- лестницы, состоящие из маршей и площадок (двух этажных и одной междуэтажной), применяются в бескаркасных зданиях (рисунок 52а);
- лестницы, состоящей из марша с двумя полуплощадками, применяются в каркасных зданиях и зданиях крупнопанельных общественного назначения (рисунок 52б).
|
|
а – состоящая из маршей и площадок; б – из маршей с двумя полуплощадками; 1 – этажная площадка нижнего этажа; 2 – то же верхнего этажа; 3 – междуэтажная площадка; 4 – марши; 5 – ограждение маршей; 6 – марши с двумя полуплощадками; 7 – дополнительная плита площадки верхнего этажа; 8 – ригель лестничной клетки; 9 – заполнение зазора монолитным бетоном; 10 – закладные детали
Рисунок 52 – Лестницы из крупных элементов
Лестницы, состоящие из отдельных маршей и площадок, имеют несколько вариантов конструктивного решения лестничных маршей и площадок.
Марши могут быть по сечению:
- кессонные П-образные; (рисунок 53а);
- складчатые П-образные (рисунок 53б);
- складчатые Н-образные (рисунок 53в);
- складчатые Т-образные (рисунок 53г);
- плитные (сплошные) без фризовых ступеней (рисунок 53д);
- сплошные с полуплощадками (рисунок 53е).
а – с П-образными кессонными маршами; б – с П-образными складчатыми маршами;
в – с Н-образными складчатыми маршами; г – с Т-образными складчатыми маршами; д – с плитными (сплошными) маршами без фризовых ступеней; е – с маршами с полуплощадками
Рисунок 53 – Сечение маршей
Марши имеют нижнюю и верхнюю фризовые ступени, отличающиеся по размерам от основных ступеней. Ступени маршей имеют заводское покрытие из мозаичного бетона (смесь цементно-песчаного раствора с мраморной крошкой) для повышения износоустойчивости (вышаркивания ногами).
Лестничные площадки опираются на несущие стены лестничных клеток, передавая им нагрузку от всей лестницы. В зданиях кирпичных, блочных площадки заделываются в стены при их возведении (рисунок 54).
Рисунок 54 – Опирание лестничной площадки в кирпичных и блочных зданиях
В панельных зданиях площадки опираются на опорные столики (швеллер, широкополочный уголок), приваренные к закладным деталям несущих стеновых панелей лестничных клеток (рисунок 55).

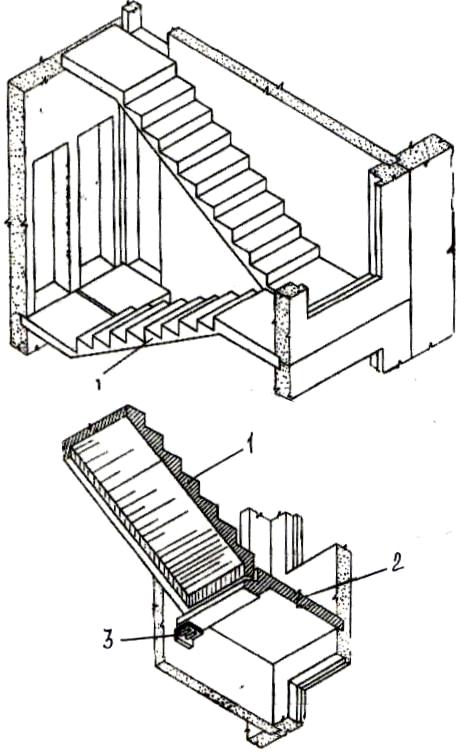

1 – лестничный марш; 2 – лестничная площадка; 3 – опорный столик
Рисунок 55 – Опирание площадок в панельных зданиях
Лестничные марши опираются на сапожок лестничной площадки по слою цементно-песчаного раствора (рисунок 54)
Лестницы, состоящие из марша с двумя полуплощадками, в каркасных зданиях опираются на ригели лестничных клеток и крепятся к ним сваркой закладных деталей (рисунок 56).
|
Рисунок 56 – Опирание марша в каркасных зданиях |
В крупнопанельных зданиях общественного назначения такие марши опираются на несущие стены лестничных клеток, зажимаясь стеновыми панелями в горизонтальном стыке (рисунок 57).
|
Рисунок 57 – Опирание марша в крупнопанельных зданиях |
Зазор между полуплощадками в уровне этажных и междуэтажных площадок армируется и заполняется бетоном класса не ниже В15.

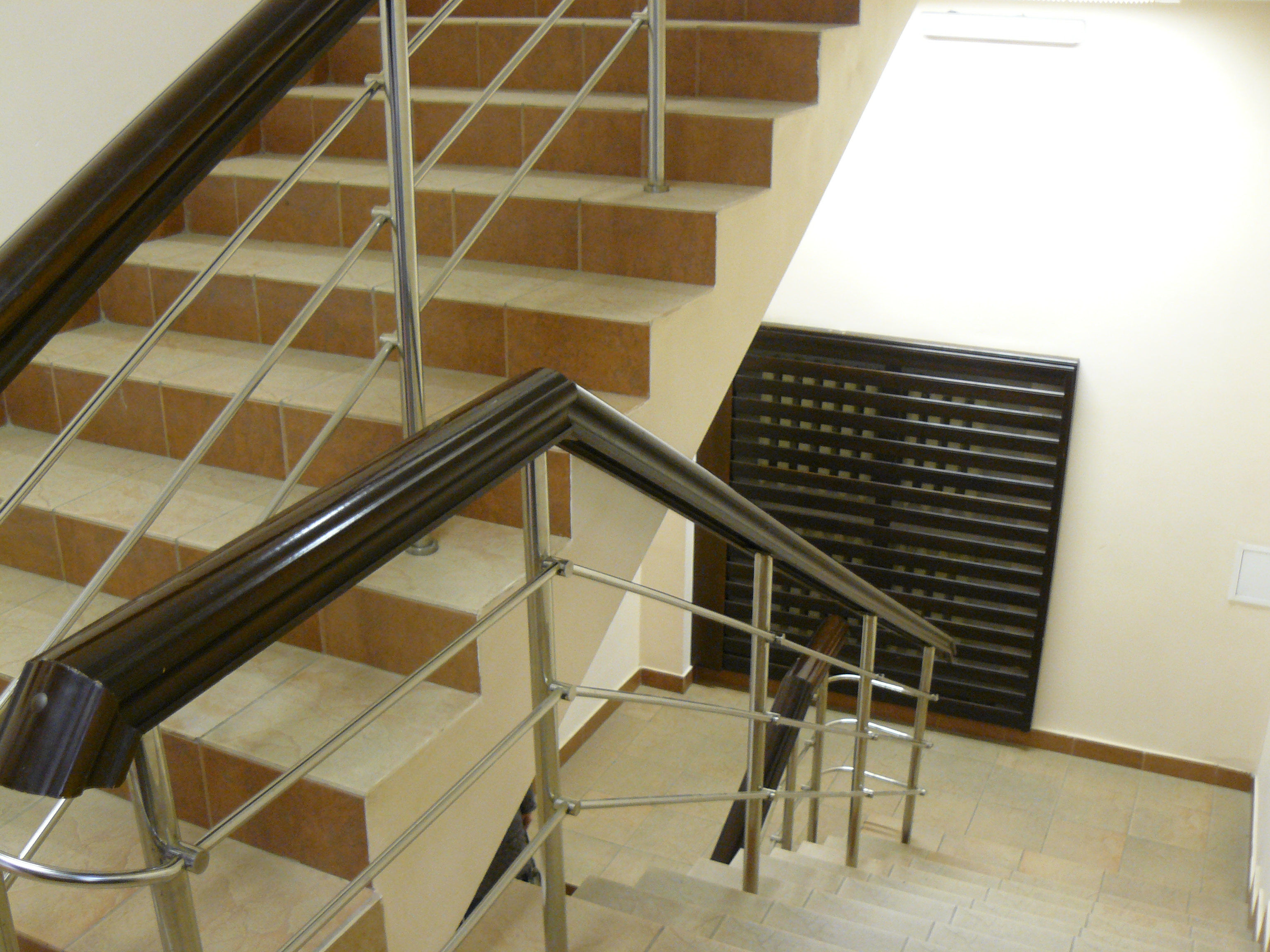

Рисунок 58 – Общий вид лестницы из крупных элементов
