Тема 2 Виды оконных блоков, установка и крепление в проёмах стен. Двери, их виды. Дверные блоки, установка и крепление

Материал темы даст возможность обучающемуся:

• познакомиться с конструктивными решениями заполнения проёмов в стенах здания;

• уметь читать маркировку оконных и дверных блоков и ориентироваться в области их применения;

• осмыслить вопросы установки и крепления оконных и дверных блоков.

Прочитать учебный материал, зафиксировать его в конспекте и подготовиться к закреплению.

2.1 Виды оконных блоков, установка и крепление

Оконный блок состоит из:

- оконной коробки и навешенных переплётов;

- импоста – вертикальный или горизонтальный элемент, для жёсткости оконной коробки при больших её размерах.

Оконная коробка состоит из прямоугольной рамы с четвертями для переплётов.

Остеклённые переплёты состоят из глухих или открывающихся створок, форточек или фрамуг.

При больших размерах оконных переплётов, для обеспечения жёсткости его и для уменьшения размеров стекла, применяются вертикальные или горизонтальные элементы – средники.

Разница размеров наружного и внутреннего переплётов называется рассветом.

В зависимости от района строительства и назначения здания, конструктивного решения оконные блоки имеют следующую маркировку:

- для районов с температурой наружного воздуха до минус 10⁰С –

ОС-15-21 (окно со спаренным переплётом, высотой 15 дм, шириной-21 дм;

ОР-15-18 –окно с раздельными переплётами, высотой 15 дм, шириной 18 дм

- для районов с температурой минус 10-20⁰С;

ОРС-21-18 – окно с раздельно-спаренным переплётом высотой 21дм, шириной 18дм,

- для районов с температурой минус 30⁰С и ниже;

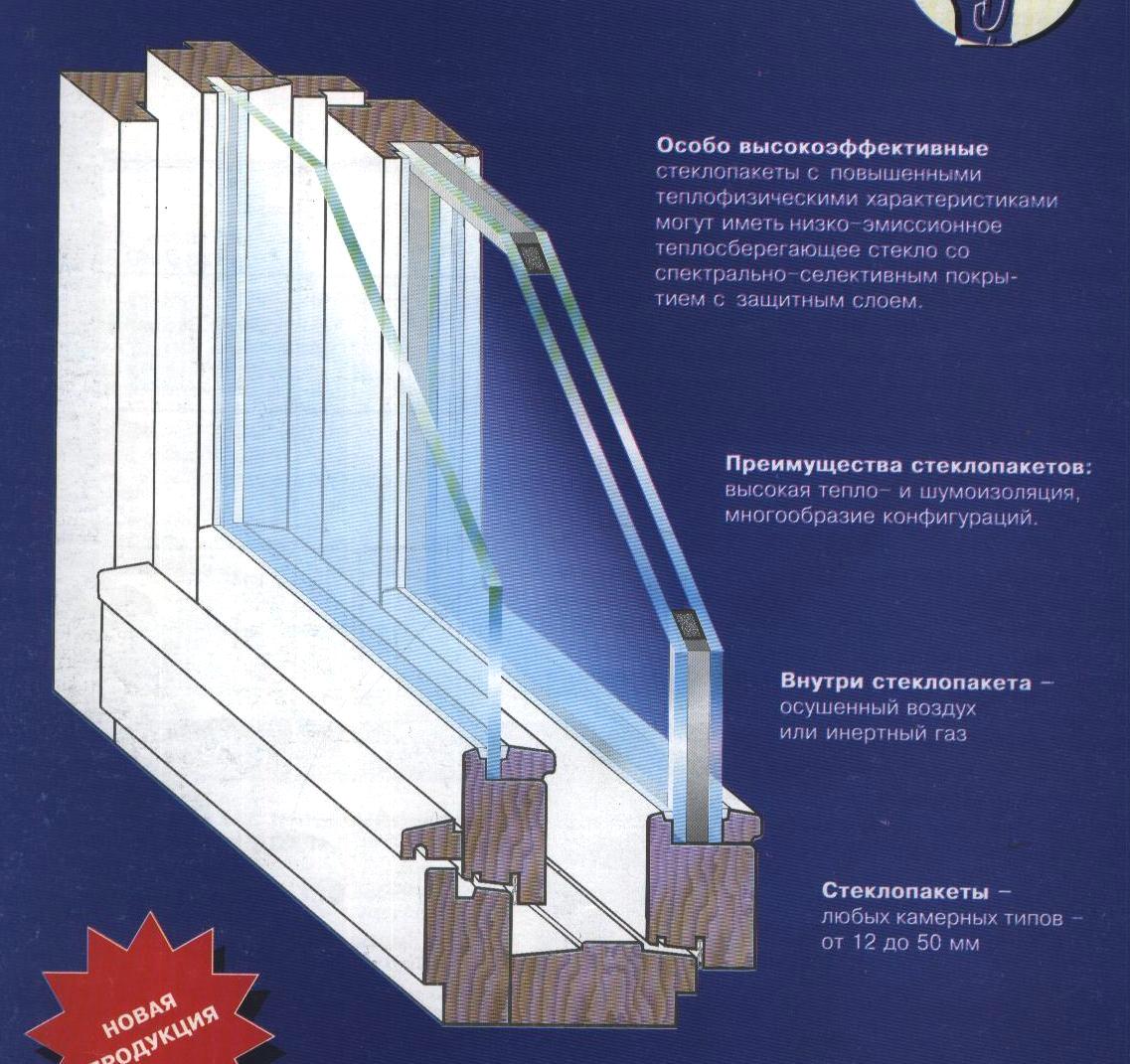

ОРУ 15-21 – окно универсальное, с однокамерным стеклопакетом и раздельным переплётом (рисунок 39);

Рисунок 39 – Окно раздельное универсальное (ОРУ)

СППО 21-18 – стеклопакет пластиковый однокамерный (рисунок 40),

СПДО 21-18 – стеклопакет деревянный однокамерный;

СППД 21-18 – стеклопакет пластиковый двухкамерный;

СПДД 21-18 – стеклопакет деревянный двухкамерный.

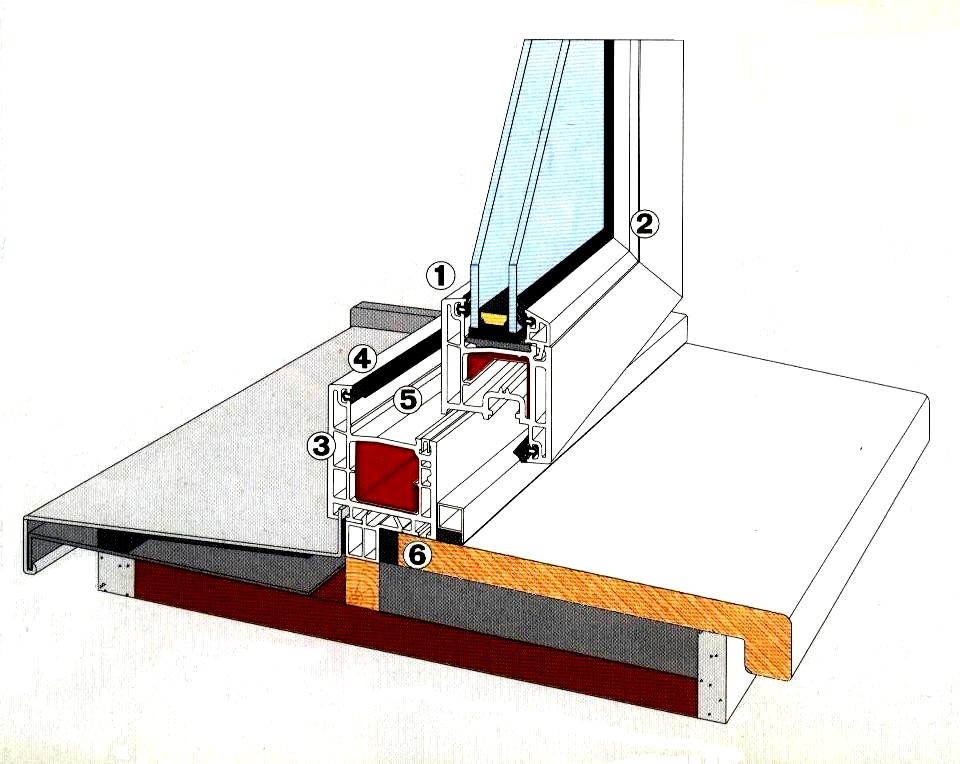

1 – плавные закругления по всему периметру створки; 2 – плотное прилегание штапика створки; 3 – многокамерная система, обеспечивающая звукоизоляцию и теплозащиту; 4 - уплотнители; 5 – отвод конденсата через фальцы; 6 – универсальные соединительные элементы

Рисунок 40 – Стеклопакет пластиковый (однокамерный)

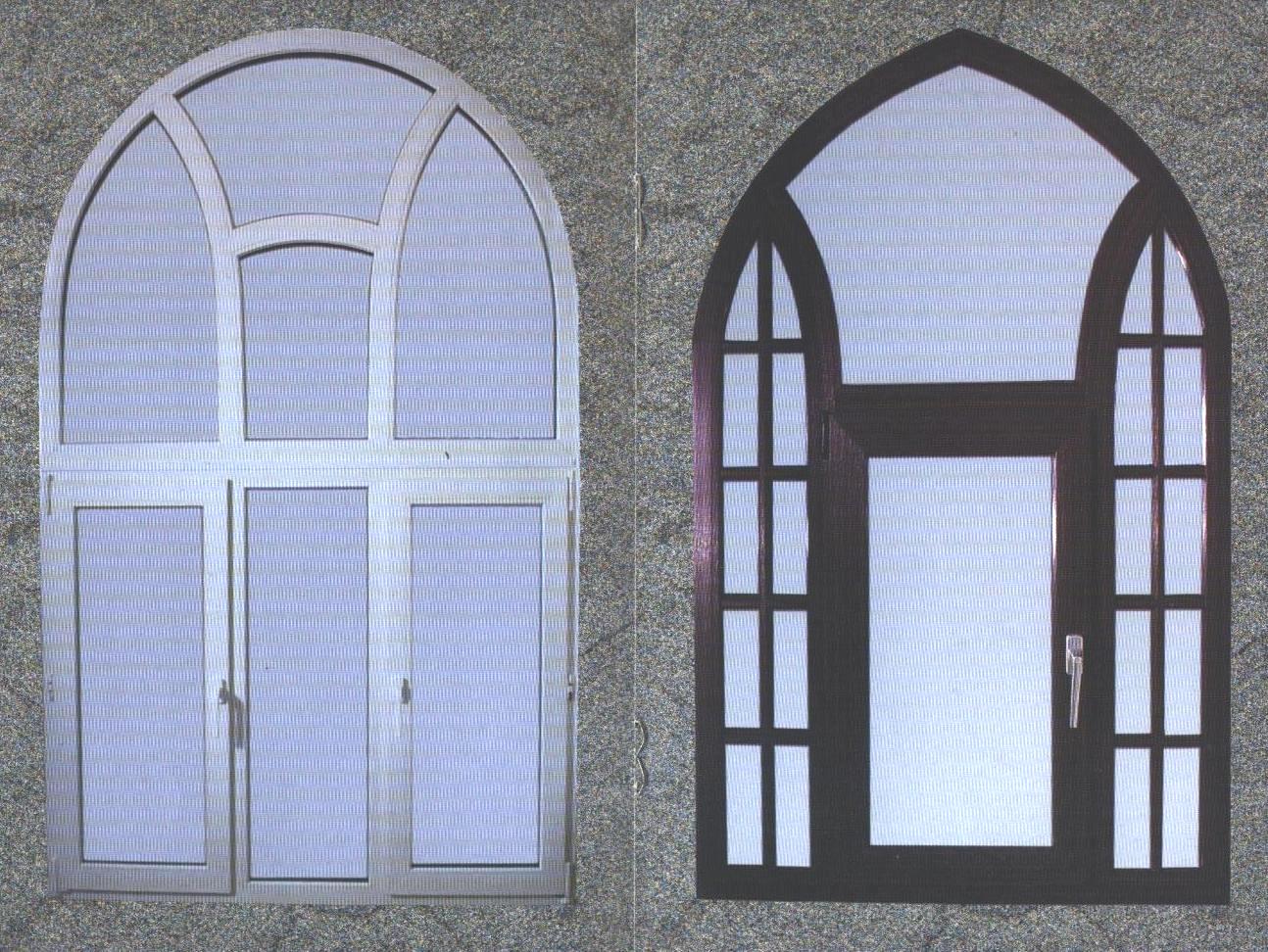

Возможно изготовление различных оконных форм по желанию клиента (рисунок 41).

При установке оконных блоков в проёмах стен необходимо:

- закрепить блок к откосу проёма при помощи столярных гвоздей в деревянные пробки, заделанные при возведении стен или пристрелить дюбелями, если стены бетонные. Число креплений должно быть два или три в зависимости от высоты проёма;

- заполнить зазор между стеной и блоком монтажной пеной и закрыть пластиковым уголком (если окна пластиковые) или затереть раствором при деревянных окнах;

- отделать откосы пластиковыми панелями по желанию заказчика.

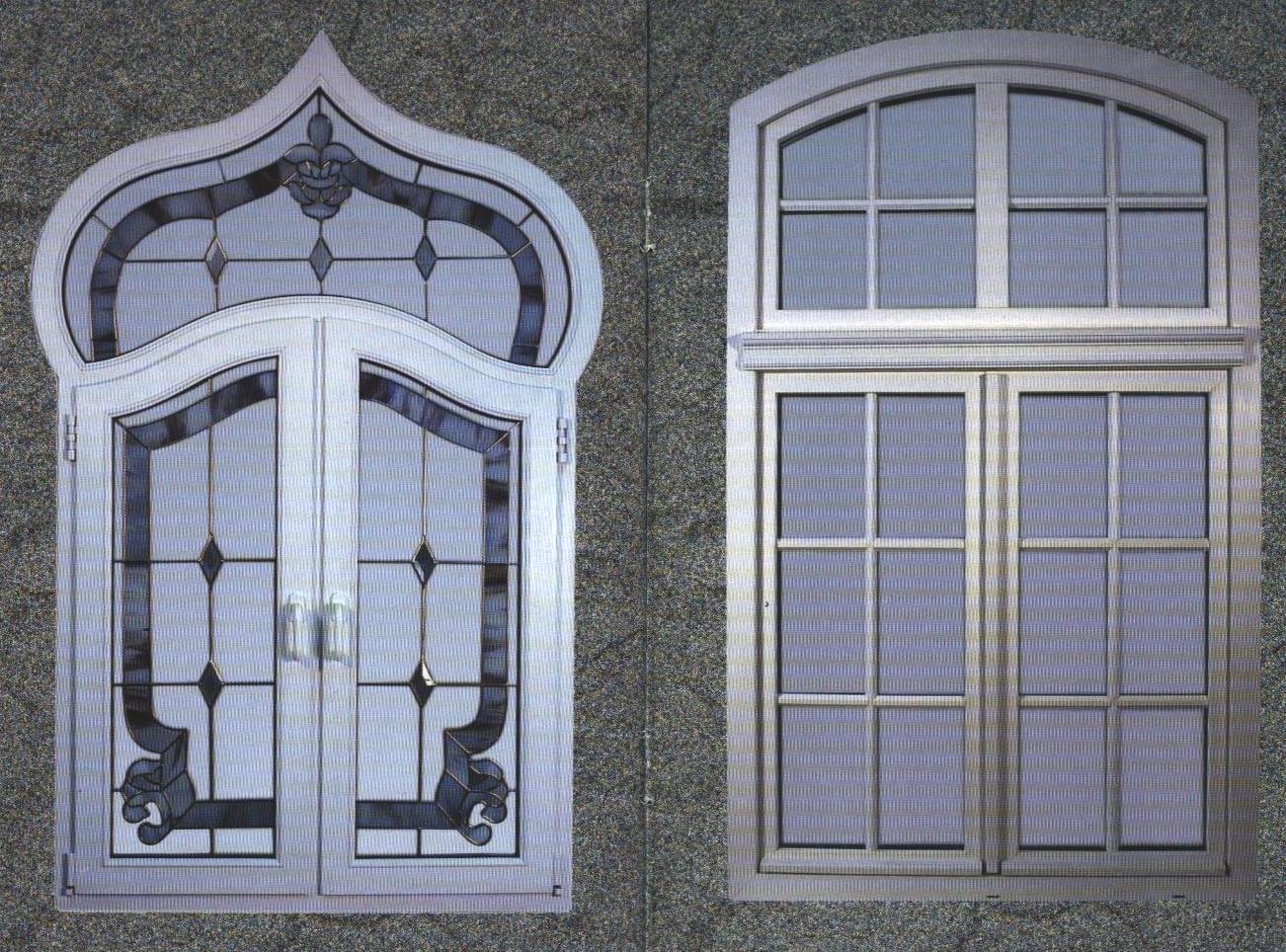

Рисунок 41 – Инновационные оконные конструкции

Для устройства витрин и витражей выполняется металлический каркас, состоящий из верхней и нижней обвязки, промежуточных импостов и средников для жёсткости или из алюминиевых профилей. Элементы каркаса изготавливаются из уголков, швеллера или двутавра. Для остекления применяется витринное стекло или стеклопакеты, закрепляемые в переплётах на прокладках из морозостойкой резины.

Материал для закрепления:

1. Определить назначение окон.

2. Указать разновидности светопрозрачных элементов.

3. Указать элементы оконного заполнения.

4. Указать элементы оконного блока; переплёта.

5. Закончить фразу:

а) по количеству створок окна могут быть….

б) вентиляция помещений осуществляется через….

в) в качестве светопрозрачного материала применяется…..

г) переплёты могут быть выполнены из…..

д) марка оконного блока состоит из….

Проверка степени усвоения материала:

1 Определить требования для окон детского сада.

2 Составить марку оконного блока для помещений колледжа, при условии: мате риал переплёта – пластик, размеры окна: высота 2100мм, ширина 1800мм, город Кемерово, температура минус 39⁰С.

3 Охарактеризовать окно аудитории, согласно классификации.

4 Определить различие между витриной и витражом.
