Тема 5 Деформационные швы, их назначение и конструктивное решение. Отдельные опоры: кирпичные столбы, колонны, стойки

5.1 Деформационные швы, их назначение и конструктивное решение

Деформационные швы – это сквозные вертикальные зазоры, оставленные в стенах и заполненные эластичным материалом. Назначение деформационных швов – предотвращение появления трещин в стенах при колебаниях температур или неравномерной осадке грунтов под зданием.

По назначению деформационные швы подразделяются на:

-температурные, разрезающие стену от обреза фундамента до карниза и расположенные в зависимости от материала стен и климатических условий на расстоянии от 30 до 150 метров. Для Кемеровской области это расстояние равно 60-72 метрам;

-осадочные, разрезают здание от подошвы фундамента до карниза. Устраивают в местах примыкания частей здания, разных по высоте, при пристройке нового здания к старому, при устройстве фундаментов на разнородных грунтах в основании.

Чаще всего осадочные швы играют роль и температурных швов.

В кирпичных стенах деформационные швы устраиваются в четверть или в шпунт (рисунок 22).

а – фасад здания; б – температурный или осадочный шов с пазом и гребнем; в – то же в четверть; г – температурный шов с компенсатором; 1 – температурный шов; 2 – осадочный шов; 3 – стена; 4 – фундамент; 5 – утеплитель; 6 – компенсатор; 7 – рулона изоляция

Рисунок 22 – Схема размещения и конструкции деформационных швов

5.2 Отдельные опоры: кирпичные столбы, колонны, стойки

В зданиях с неполным каркасом для опирания перекрытий в качестве несущих элементов применяются отдельные опоры и прогоны, заменяющие несущие внутренние стены (рисунок 23).

Отдельные опоры могут быть в виде:

1) Кирпичных столбов, выкладываемых из кирпича и раствора повышенных марок по трёх – четырёхрядной системе перевязки. Для повышения несущей способности, уменьшения сечения столбов применяют армирование их сетками, укладываемыми в горизонтальные ряды кладки, вертикальными стержнями или обоймой из прокатных уголков.

2) Железобетонных колонн, выполняемых сборными или монолитными.

3) Стоек из металлических или цементно-волокнистых труб, заполняемых арматурой и бетоном.

На отдельные опоры опираются горизонтальные конструктивные элементы, называемые прогонами, если они опираются на столбы. На колонны опираются ригели.

Прогоны из сборного железобетона воспринимают значительные нагрузки, поэтому при опирании их на столбы или кирпичные стены под них выполняют бетонные подушки. На внутренних опорах концы прогонов соединяются между собой стальными связями, а на наружных стенах – стальными анкерами, заделываемыми в кладку.

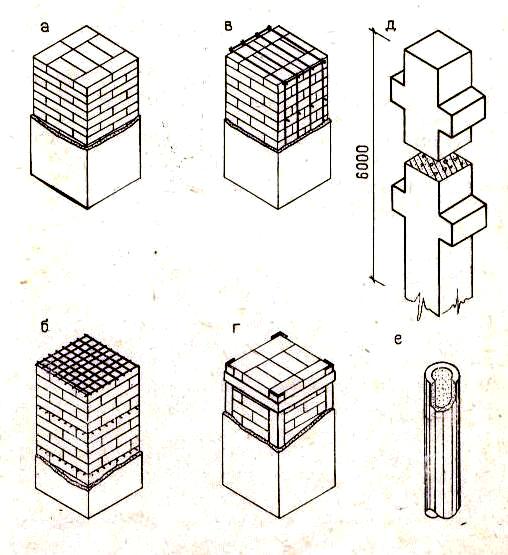

а – кирпичный столб; б – кирпичный столб, усиленный металлической сеткой; в – кирпичный столб, армированный вертикальными стержнями; г – столб в обойме из металлических уголков; д – железобетонная колонна, высотой на два этажа; е – стойка из асбестоцементной трубы, заполненная бетоном.

Рисунок 23 – Отдельные опоры

Материал для закрепления:

Задание 1

Объяснить назначение элементов:

1 Отдельные опоры необходимы в зданиях …	а) бескаркасных б) каркасных в) с неполным каркасом
2 В качестве несущих опор в зданиях с неполным каркасом используются….	а) несущие стены б) кирпичные столбы в) колонны
3 Увеличить несущую способность столбов позволит…	а) повышенные марки раствора и кирпича; б) армирование кладки
4 Прогоны необходимы для ….	а) опирания перекрытий б) обеспечения жёсткости здания в) передачи нагрузки от перекрытий
5 Стальные связи и анкера применяются для …

Задание 2

Закончить фразу:

1 Температурный шов предупреждает …	а) защиты стен от появления трещин при неравномерном сжатии грунта; б) появление трещин при линейных изменениях материала стен;
2 Осадочный шов устраивают для …

Проверка степени усвоения материала

1) По рисунку 24 назвать элементы здания, обозначенные цифрами.

2) Объяснить назначение элементов.

3) Определить область применения отдельных опор и прогонов.

4) Объяснить по рисунку 24 опирание прогонов на несущие элементы.

5) Объяснить конструктивное решение температурного шва в кирпичных стенах.

6) Пояснить различие температурного и деформационного швов.

Рисунок 24 – Опирание прогонов

Результат 2 Охарактеризовать перегородки как конструктивный элемент, различать их по конструктивным решениям, знать современные технологии устройства перегородок

Входной тест:

• Сформулировать понятие «Конструктивный элемент».

• Определить виды элементов по характеру работы.

• Сформулировать понятие «Перегородка».

• Определить назначение перегородок.

• Сформулировать понятие «Классификация».

Изучение данного учебного элемента позволит студенту:

• характеризовать перегородки¸ как конструктивный элемент здания;

• классифицировать их по определённым признакам;

• различать перегородки по конструктивным решениям;

• определять применение перегородок в зависимости от назначения помещений;

• ориентироваться в современных технологиях устройства перегородок.
