Экстракционные препараты

В производстве густых и сухих экстрактов для получения извлечений из сырья используют различные способы: 1) ремацерацию и ее варианты; 2) перколяцию; 3) реперколяцию; 4) циркуля­ционное экстрагирование; 5) противоточное экстрагирование в батарее перколяторов с циркуляционным перемешиванием; 6) непрерывное противоточное экстрагирование с перемещением сырья и экстрагента; а также другие методы, включающие измельчение сырья в среде экстрагента; вихревую экстракцию; экстракцию с использованием электромагнитных колебаний, ультразвука, электрических разрядов, электроплазмолиза, электродиализа и др

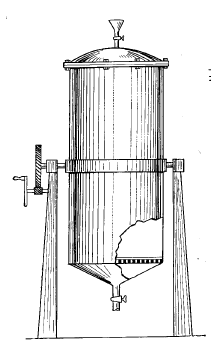

1. Перколятор конструкции ЦАНИИ рис (а)

Предназначен для промышленного получения настоек методом перколяции

Представляет собой цилиндрический сосуд из луженой меди или железа и алюминия, сверху закрывается крышкой с патрубком для ввода экстрагента; внизу у перколятора находится спускной кран, над которым помещается ситовидное дно, застилаемое слоем фильтрующей ткани.

В перколяторе есть внутренний цилиндр 5 из нержавеющей стали. В верхней части корпуса имеются патрубки для подачи спиртовой смеси 12 из мерника и вывода отработанного пара 8 из паровой рубашки 6, при помощи чего можно создавать определенную температуру экстракции. В нижней части корпуса размещены патрубки для ввода пара 13 в паровую рубашку и выпуска конденсата 3. Верхняя 11 и нижняя 2 крышки взаимозамещаемы, имеют слега выпуклую форму. В центре крышек перколятора расположены штуцеры. В зависимости от местоположения крышки штуцеры служат либо для входа паров спирта 10, либо для слива готовой продукции 15, а в случае отгонки спирта из отработанного сырья – для подачи острого пара 14. В нижнюю крышку вставляется ложное дно 1, представляющее собой перфорированный диск из нержавеющей стали, на который натягивается фильтровальный материал. Крышки имеют рычажно-винтовой механизм с противовесом и резиновые прокладки, что позволяет закрывать перколятор герметически. Под верхней крышкой имеется перфорированный диск 9 из нержавеющей стали. Для того, чтобы набухшее сырье не могло попасть в отверстия верхних патрубков перколятора, на диске предусмотрены четыре фиксатора 11. Для плотной укладки сырья и последующего механизированного удаления шрота из перколятора по обеим сторонам его корпуса установлены дебалансные электрические вибраторы 4. Корпус перколятора закрепляется на металлической подставке с резиновыми амортизаторами7.

2. Циркуляционная установка типа «Сокслет» (рис а)

Экстракционная установка работает непрерывно и автоматически по принципу аппарата Сокслета. Она состоит из коммуницированных между собой пере­гонного куба 1, экстрактора 2, холодильника-конденсатора 3, сборника конденсата 4.

Сущность метода заключается в многократном экстрагиро­вании материала чистым экстрагентом. В качестве экстрагента используют летучие органические растворители, имеющие низкую температуру кипения — эфир, хлороформ, метилен хлористый или их смеси. Этило­вый спирт (даже 96%) для этих целей не при­годен, так как он будет адсорбировать влагу, содержащуюся в сырье и изменять свою кон­центрацию, что при­ведет к изменению тем­пературы кипения и экстрагирующей спо­собности. Сырье загру­жают в экстрактор 2 и заливают экстрагентом немного ниже петли сифонной трубки 5. Одновременно в куб 1 и в сборник заливают небольшое количество экстрагента. По окон­чании настаивания из сборника спускают в экстрактор столько экстрагента, чтобы вы­тяжка достигла верхнего уровня петли сифона и начала переливаться в куб. Затем куб начинают обогревать. Образующиеся пары экстрагента поднимаются в конденсатор (которым служит змеевиковый теплообменник), а из него в сборник. Далее экстрагент поступает на сырье. Насыщенная вытяжка вновь поступает в куб. Циркуляция экстрагента проводится многократно до полного истощения сырья. Полученную вытяжку концентрируют отгонкой экстрагента в приемник. В кубе остается концентрированный раствор экстрактивных веществ.
