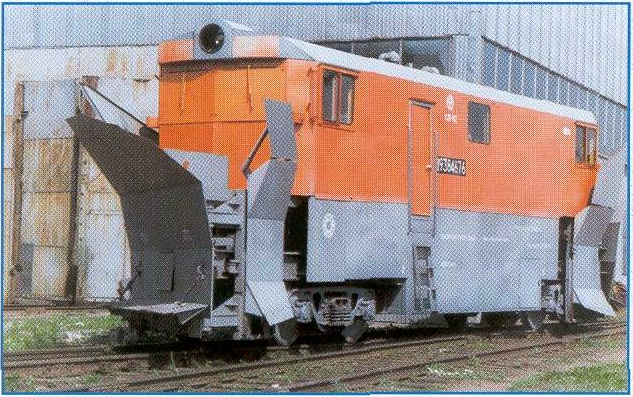

Снегоочиститель сдп-м2
Снегоочиститель двухпутный, плужный СДП-М2 предназначен для очистки на повышенной скорости железнодорожных путей от снежных заносов высотой до 1 метра при плотности снега 0,5-0,6 т/куб.м. Снегоочиститель представляет собой специальный цельнометаллический четырехосный вагон, оборудованный по концам отвальными плоскостями под углом 50 градусов к оси пути.
Основные узлы и механизмы снегоочистителя: рама и ходовые части, подрезной щит с механизмом подъема, боковое крыло с механизмами подъема и открытия, угловое крыло с механизмами подъема и открытия, автосцепка с фиксатором, кузов, пневматическое оборудование, тормоза.
Особенностью снегоочистителя является возможность производить очистку путей от снега с локомотивом, поставленным как сзади, так и впереди него, благодаря чему снегоочиститель СДП-М2 кроме очистки перегонов может использоваться для очистки станционных железнодорожных путей.
Для работы снегоочистителя требуется локомотив любой серии, имеющий тормозную и питательную магистрали, оборудованный компрессором и генератором с напряжением 50, 75, 110.
Основные технические характеристики:
Тип машины несамоходный, работает в сцепе с локомотивом
Ширина колеи, мм. 1520 Максимальная высота очищаемого снега, м. 1 Максимальная ширина очищаемой полосы, м. 4,95 Производительность
условная, куб.м/час (тонн/час) 70000 (40000)
Заглубление подрезного ножа
ниже уровня верха головки рельса, мм. 50 Скорость передвижения, км/ч:
рабочая 10-70
транспортная, не более 90
Масса, тонн 84
Напряжение электрооборудования, В 50, 75, 110
Привод рабочих механизмов пневматический
Управление механизмами ручное пневмокранами, пневматическое
Габаритные размеры, мм:
длина по осям автосцепок 17850
ширина по отвалу, не более 3250
высота максимальная, не более 4850
Транспортный габарит 1-Т ГОСТ 9238-83
Обслуживающий персонал, чел. 2
Поезд снегоуборочный см-2м
Снегоуборочный поезд СМ-2М предназначен для очистки и уборки станционных путей и стрелочных переводов от снега и льда зимой, и от мусора и других загрязнителей - летом. В состав снегоуборочного поезда входят: головная машина, первый промежуточный полувагон, второй промежуточный полувагон и концевой полувагон.
Основные технические характеристики:
Ширина колеи, мм. 1520 Тип машины несамоходная, работает в сцепе с локомотивом Производительность максимальная, куб.м/час(тонн/час) 1200(480) Силовая установка, ДГУ АД-200-Тсп (У36М) Мощность силовой установки, кВт 200 Максимальная ширина очищаемой полосы, м. 5,3 Вместимость, куб.м. 340 Грузоподъемность, тонн 122 Масса, не более, тонн 188,6 Скорость передвижения, км\час рабочая 0,6 -10 транспортная в порожнем состоянии 100 транспортная в загруженном состоянии 50 Габаритные размеры, мм.
длина по осям автосцепок, не более 93958 ширина по наиболее
выступающим частям, не более 3300
высота по флюгарке, не более 5300
Транспортный габарит 1-Т ГОСТ 9238-83
Обслуживающий персонал, чел 3
