5.4.3. Дослідження поступальним зрізом
Етапи проведення досліджень поступальним зрізом такі:
1.На заданій глибині поперечні лопаті вдавлюють у породу та навантажують зонд ступінями тиску по (10 – 20 кПа) до моменту зіткнення зі стінками свердловини.
2. На породу в стінках свердловини створюють нормальний тиск рi , величина якого залежить від виду ґрунту.
3. На поперечні лопаті створюють східчасто зростаюче зрізаюче вертикальне навантаження. Розмір ступіні навантаження не повинен перевищувати 0,05 р.
4. Фіксується максимальний опір породи вертикальному зсувуі Рmax.
5. Випробування припиняють після встановлення Рmax, або при переміщенні робочого наконечника більш ніж 50 мм.
Обробка результатів дослідження
Визначається
τ = 0,95Рmax /F,
де F – площа поверхні зрізу.
2. Вираховують значення і с.
Заняття № 6
ТЕМА: “Визначення властивостей ґрунтів при випробуванні еталонною палею”
1. Основні поняття
Польові випробування ґрунтів забивною еталонною палею проводяться з метою одержання даних, необхідних для визначення параметрів пальових фундаментів.
Дослід виконують послідовно на вплив динамічного (ударного) і статичного навантажень. Статичне навантаження збільшують східчасто.
Мета динамічних досліджень - виявлення можливих утруднень при забиванні паль до проектних позначок, а також для відносна оцінка однорідності ґрунтів.
Мета статичних досліджень - визначення очікуваної несучої здатності паль по ґрунту.
Прилади й устаткування при випробуванні еталонною палею такі:
• еталонна паля (інвентарна складна металева труба діаметром 114 мм з наконечником у вигляді конуса, який має умовний кут при вершині 600 та довжину не більшу 12 м. Ланки труби з зовнішньої сторони через 10 см мають відповідні позначки;
• пристрій для забивання палі (молот вагою 400 кг при висоті скидання 150 см);
• пристрій для випробування палі статичним навантаженням має такі частини:
а) гідравлічний домкрат з манометром;
б) опорну конструкцію (в залежності, від схеми досліджень);
в) реперну систему з індикатором для визначення переміщення палі;
г) пристрій для витягання палі.
Схеми установок наведено на рис. 6.2.
На рис. 6.1 відображено деякі конструктивні особливості наконечників для еталонної палі:
1 тип - "глухий" (для виміру загального опору ґрунтів вдавленню палі);
2 тип - з вільно переміщуваним наконечником (для роздільного виміру опору ґрунтів під нижнім кінцем палі і на бічній поверхні);
3 тип - з тензометричним датчиком зусилля (для одночасного виміру опору ґрунтів під нижнім кінцем та на бічній поверхні палі).

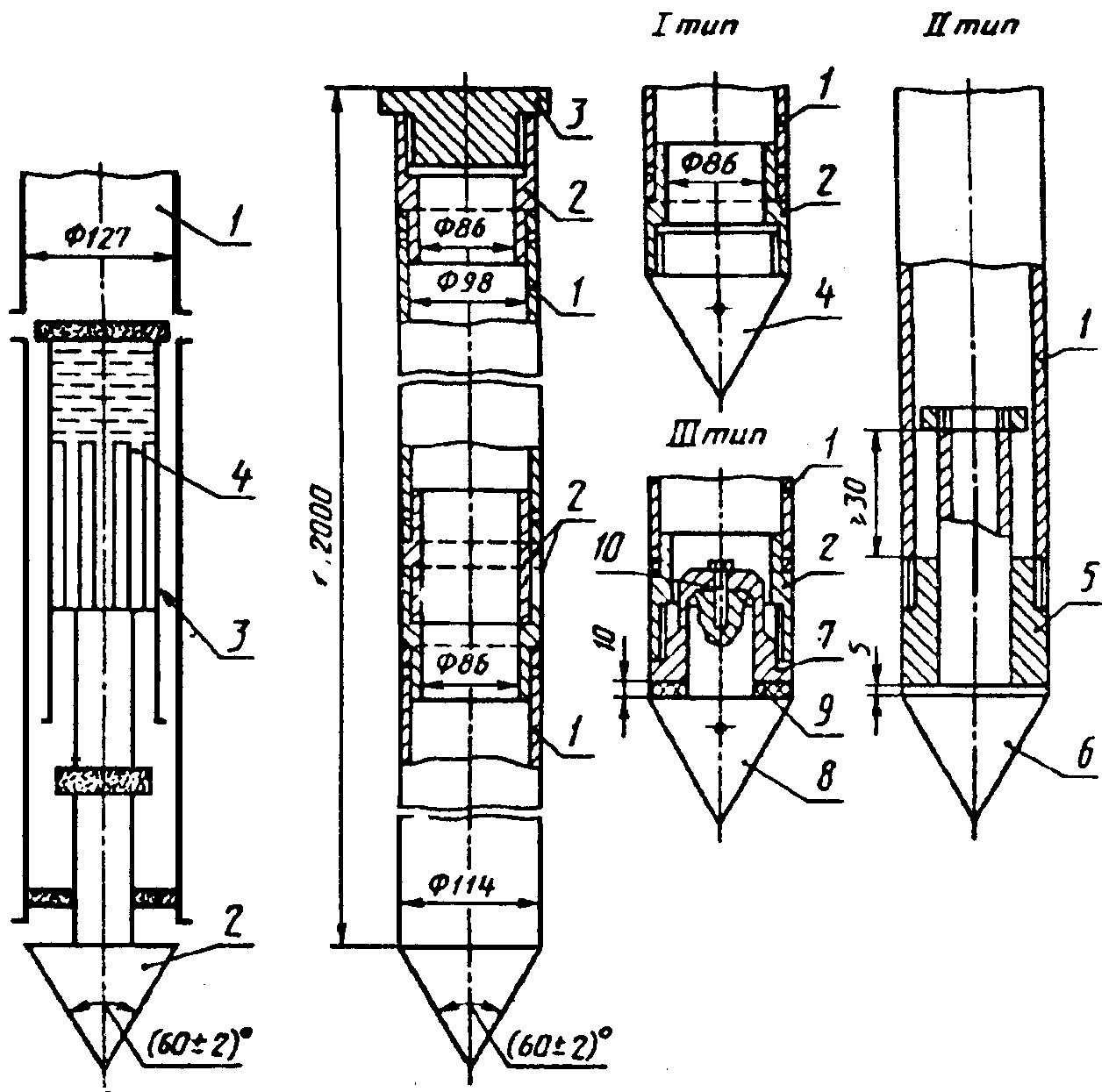

Рис. 6.1. Схеми конструкцій еталонної палі
1 - труба (ствол палі); 2 - ніпель; 3 - наголовник; 4 - глухий наконечник; 5 - муфта; 6 - висувний наконечник;7 - датчик зусилля;
8 - наконечник; 9 - прокладка; 10 - болт для кріплення до наконечника датчика зусилля

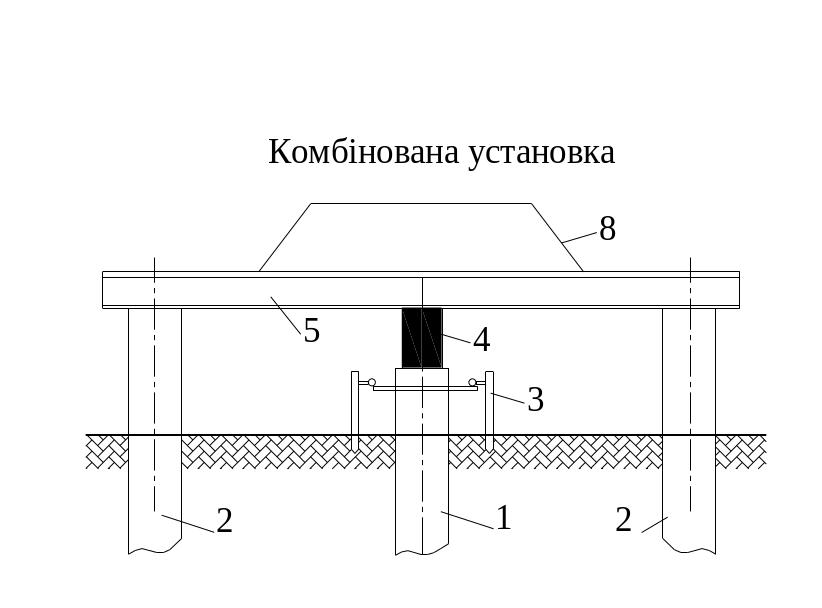

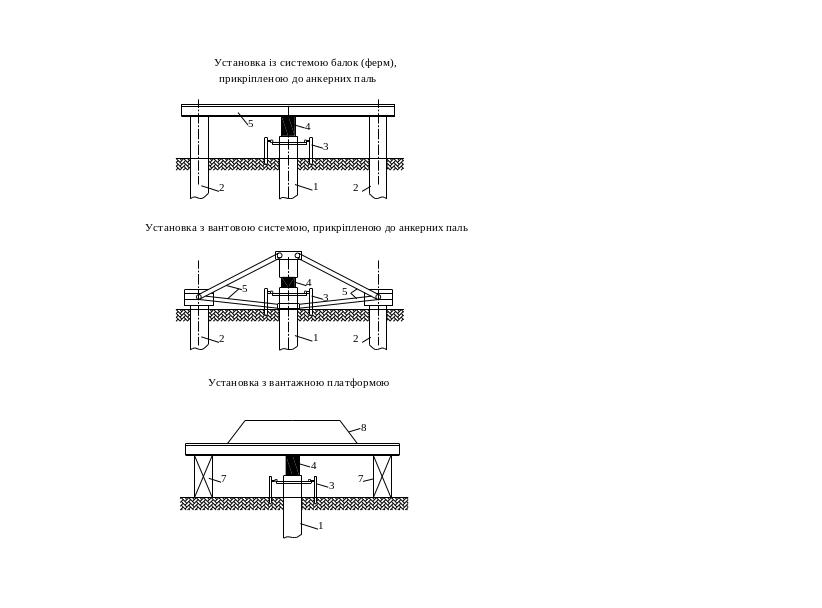

Рис. 6.2. Схеми установок для випробування ґрунтів еталонною палею при статичних дослідженнях
1 – еталонна паля; 2 – анкерна паля; 3 – реперна система з прогиномірами; 4 – домкрат з манометром; 5 – система упорів;
6 – вантажна платформа; 7 – опора; 8 – упор для гідравлічного домкрата
