6. Тиристоры
6.1. Диодный тиристор (симистор)
6.1.1. Общие сведения

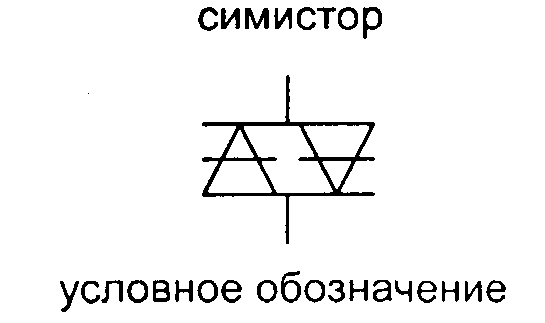

Диодные тиристоры, именуемые также динисторами, изменяют свое состояние соответственно приложенному напряжению. При некотором граничном напряжении (напряжении отпирания) динистор переходит от состояния с высоким сопротивлением к состоянию с низким сопротивлением. Он сохраняет состояние низкой резистивности до тех пор, пока ток в нем не упадет ниже величины тока удержания. Так называемый симистор (рис.6.1.1)
призван выполнять функции двух динисторов, включенных встречно-параллельно. Изменение состояния симистора происходит при обеих полярностях приложенного напряжения, обеспечивая проведение тока в обоих направлениях.
Симисторы используются главным образом для включения триодных тиристоров, выпускаемых на большие токи и напряжения.
6.1.2. Экспериментальная часть Задание 1
Снимите статическую характеристику симистора.
Порядок выполнения эксперимента
• Соберите цепь согласно схеме (рис. 6.1.2). Установите поочередно значения приложенного напряжения, указанные в табл. 6.1.1, и измерьте мультиметром соответствующие значения тока. Внесите эти значения в таблицу. Чтобы получить напряжения ниже 15 В, уберите источник 15 В.
Рис. 6.1.2
Таблица 6.1.1
+U, в |
0 |
10,0 |
20,0 |
30,0 |
31,9 |
32,0 |
31,0 |
30,5 |
30,0 |
29,5 |
+I, мА |
|
|
|
|
|
|
|
|
|
|
• Затем повторите измерения для обратной полярности симистора и данные занесите в табл. 6.1.2.
Таблица 6.1.2
-U, в |
0 |
10,0 |
20,0 |
30,0 |
31,9 |
32,0 |
31,0 |
30,5 |
30,0 |
29,5 |
-I, мА |
|
|
|
|
|
|
|
|
|
|
• На графике (рис. 6.1.3) постройте кривую зависимости тока от напряжения. Это и есть характеристика симистора.
Рис. 6.1.3
Задание 2
Снимите динамическую характеристику симистора с использованием осциллографа.
Порядок выполнения эксперимента

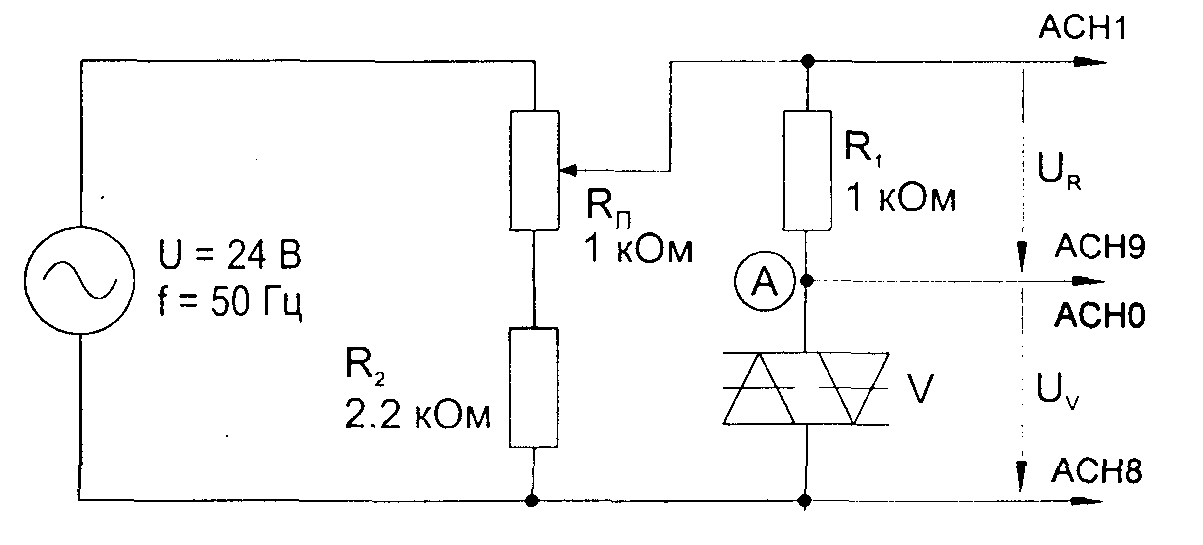

• Соберите цепь, схема которой показана на рис. 6.1.4. На схеме АСНО-АСН8 и АСН1-АСН9 - дифференциальные аналоговые входы коннектора персонального компьютера с платой сбора данных, используемого в режиме виртуального "Двухлучевого осциллографа". Посредством потенциометра установите такое напряжение, чтобы исключить многократные отпирания, возникающие при больших токах.
Рис. 6.1.4
• На графике (рис. 6.1.5) отобразите характеристику, полученную на мониторе осциллографа, и сравните ее со статической характеристикой.
Рис. 6.1.5
