Задание 2
Исследуйте зависимость тока стабилизации Ict от входного напряжения в цепи ограничителя напряжения на основе стабилитрона.
Порядок выполнения эксперимента

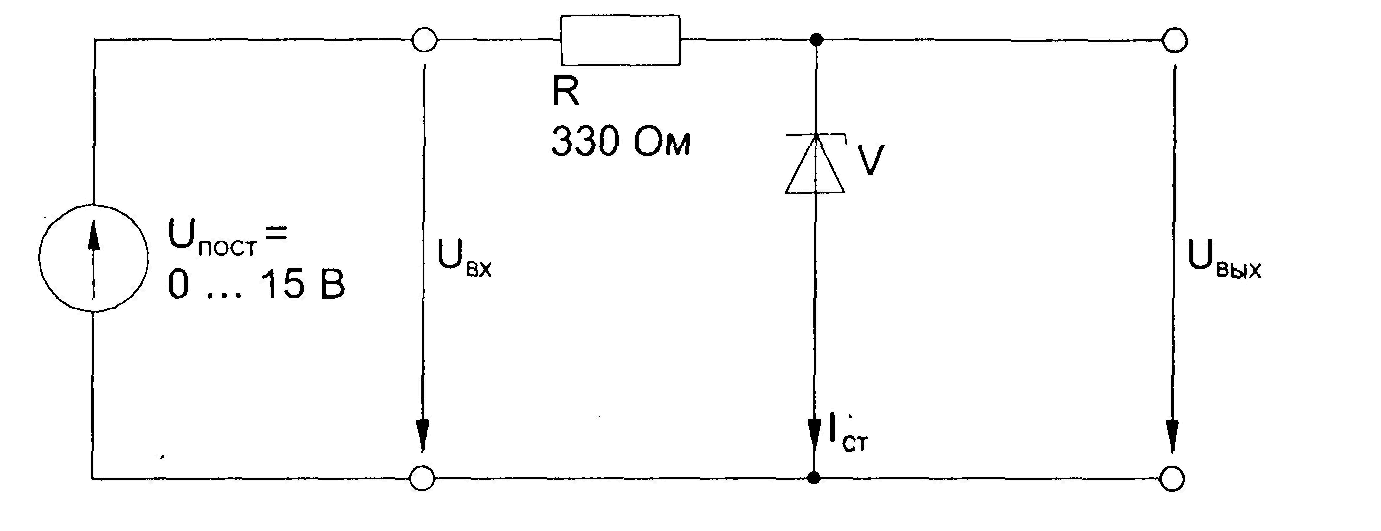

• Соберите цепь согласно схеме (рис. 2.2.3), устанавливая последовательно
Рис. 2.2.3
величины входного напряжения постоянного тока по табл. 2.2.2. Измерьте посредством мультиметра соответствующие значения тока Ict и занесите их в таблицу 2.2.2.
ubx,B |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Ict, мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

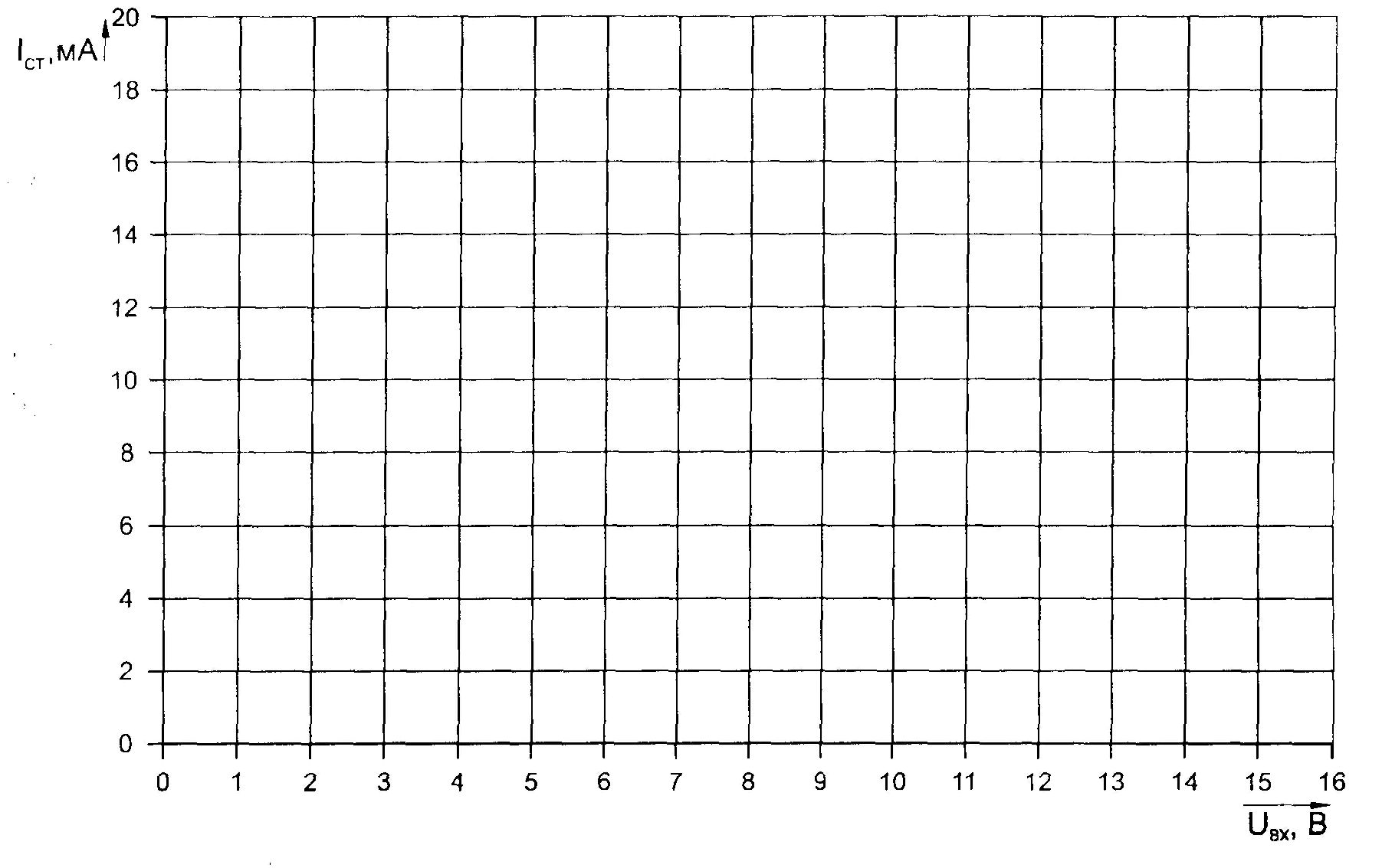

• Постройте на графике (рис. 2.2.4) кривую зависимости тока Ict от входного напряжения ubx
Рис. 2.2.4
Задание 3
Исследуйте влияние тока нагрузки IH на величину тока стабилизации в статике.
Порядок выполнения эксперимента
• Соберите цепь согласно схеме (рис. 2.2.5), устанавливая последовательно величины тока нагрузки по табл. 2.2.3 посредством потенциометра RП- Измерьте посредством мультиметра соответствующие значения тока Ict и занесите их в таблицу. При этом сопротивление резистора RI следует увеличивать до 1; 2,2; 4,7 и 10 кОм для получения малых величин тока нагрузки.
Рис. 2.2.5
Таблица 2.2.3
ih, мА |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
Ict, мА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

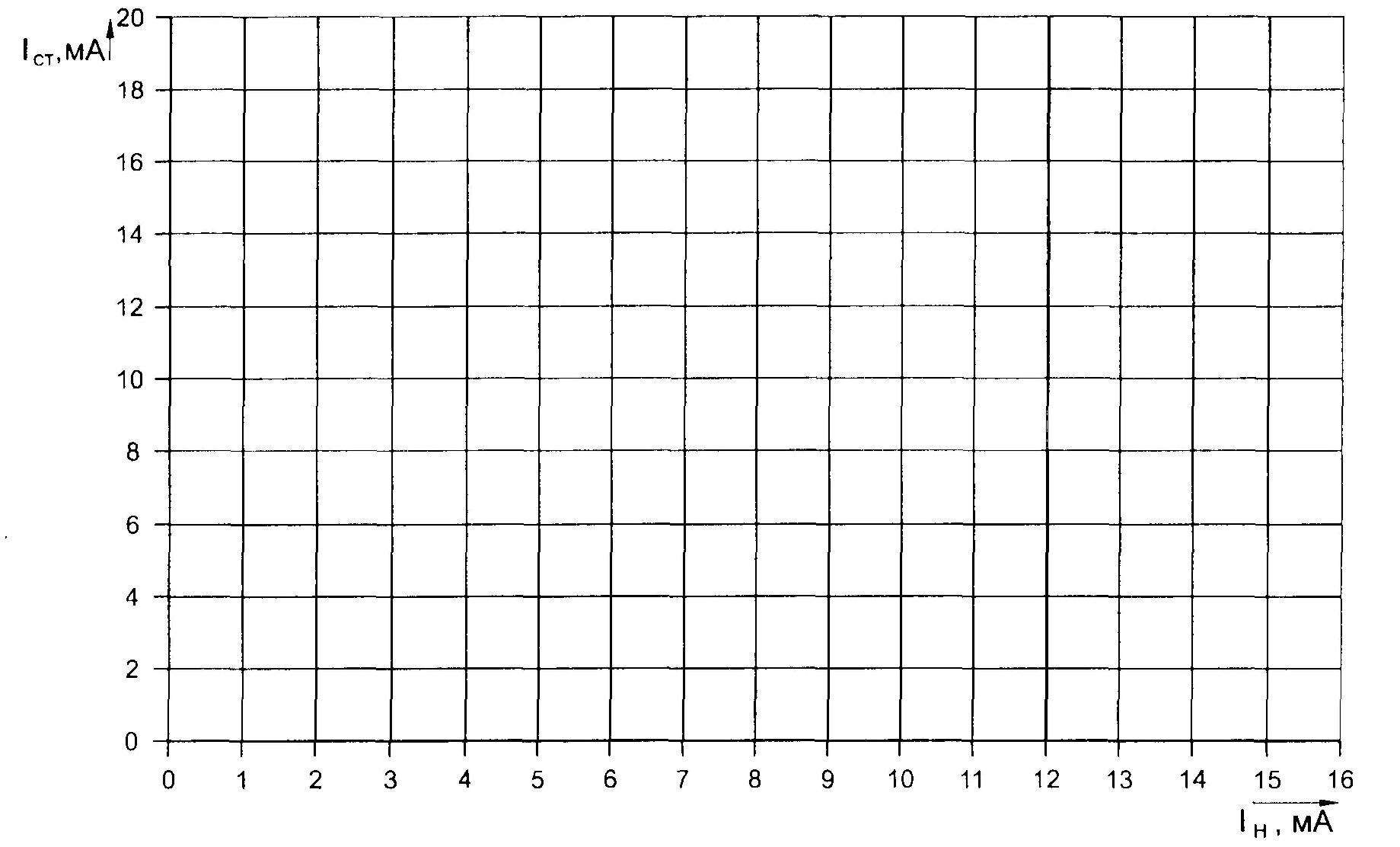

Рис. 2.2.6
• Постройте на графике (рис. 2.2.6) кривую зависимости тока Ict от тока нагрузки ih.
Вопрос 1: При каких условиях выходное напряжение ограничителя напряжения со стабилитроном остается постоянным?
Ответ:..................,.....................
Вопрос 2: Когда возникает ток стабилизации Ict ?
Ответ: ......................................
