V. Работа с импульсами прямоугольной формы
Установите частоту выходного сигнала ГЗЧМ 1 кГц, напряжение выходного сигнала 2В. Форму сигнала – прямоугольную однополярную.
Повторите предыдущие измерения для сигнала прямоугольной формы. Заполните таблицу, аналогичную таблице 2.
Произведите расчет частоты, сделайте выводы.
Отключите выходные провода ГЗЧМ от осциллографа. Установите выходное напряжение ГЗЧМ 1 В, частотой 1 кГц. Форму выходного сигнала – однополярную прямоугольную.
Для следующих измерений соберите цепь интегрирующей RC-цепочки по нижеприведенной схеме на установке ЛКЭ-6.
С помощью проводов, входящих в комплект лабораторной установки, соберите схему, согласно рис. 11.
Подключите контакт 18 ЛКЭ-6 лабораторной установки с информационным проводом выходной клеммы (красный) ГЗЧМ. Клемму «1» ГЗЧМ соедините с контактом 2 установки. Номера контактов указаны на схеме рис. 12.

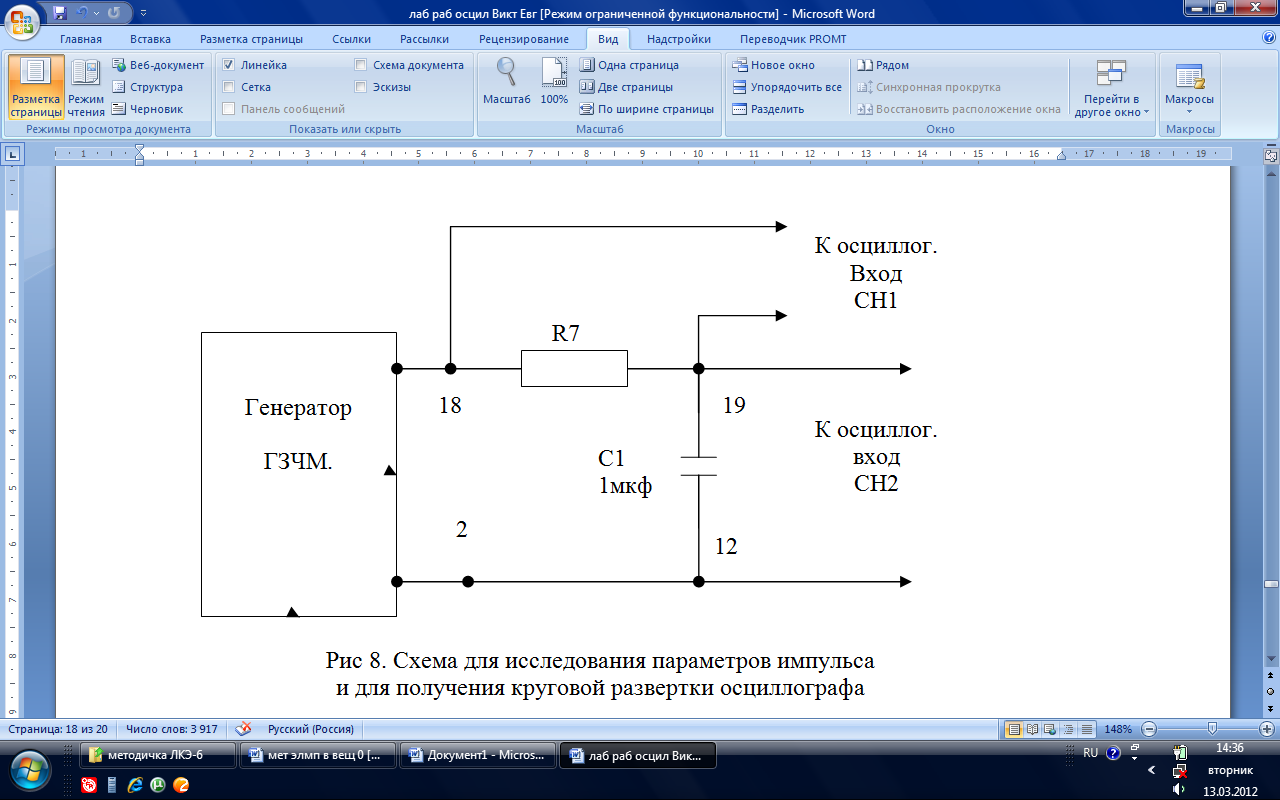

Рисунок 11. Схема для исследования параметров импульса и для получения круговой развертки осциллографа
Рисунок 12. Нумерация контактов и расположение элементов
Наборного поля лкэ-6
Вход СН2 осциллографа подключите к клеммам установки 19, 12. На экране осциллографа получите один – два импульса устойчивого изображения.
Произведите измерение параметров импульса: амплитуды, длительности фронта и спада, длительности импульса на уровне 0,5 амплитуды. Запишите и зарисуйте данные по этим измерениям.
Для наблюдения круговой развертки (фигур Лиссажу) генератор ГЗЧМ переведите в режим генерирования синусоидальных колебаний амплитудой 1 В, частотой 1 кГц. Переключатель осциллографа AC-GND-DС канала СН1 переведите в положение АС. Вход канала СН1 соедините с контактами 18, 19. Вход СН2 оставьте включенным на контакты 19, 12 т.е. на конденсаторе С1. Переключатель TIME/DIV переведите в положение Х-Y. В этой ситуации на вертикальные и горизонтальные отклоняющие пластины будут поданы синусоидальные сигналы, сдвинутые по фазе друг относительно друга на 90 градусов. При равенстве амплитуд на каналах на экране образуется круговая развертка.
Манипулируя ручками управления VOLTS/DIV обоих каналов на экране можно поучить эллипс, развернутый по осям Х или Y. Такая же осциллограмма образуется если на входы СН1 и СН2 подавать синусоидальные сигналы от разных генераторов. При совпадении частот генераторов на экране образуется круговая развертка. Если значение частот отличается в два раза и более, осциллограммы будут представлять собой коронки из двух и более зубцов. Эти фигуры называют фигурами Лиссажу. Такой метод используется для определения частоты неизвестного генератора по частоте известного генератора.
Зарисуйте осциллограмму круговой развертки.
Выключите все оборудование, измерительные приборы, сложите провода, доложите преподавателю об окончании работы.
Займитесь подготовкой отчета.
Контрольные вопросы.
Какие возможности имеет осциллограф в области электрических измерений?
Объясните, почему светится экран осциллографа?
Какой фактор влияет на перемещение светящегося пятна по экрану?
Как образуется осциллограмма на экране ЭЛТ?
Что называется разверткой в осциллографе?
В каком соотношении должны находиться частоты исследуемого сигнала и развертки, чтобы на экране осциллограмма состояла из двух периодов?
Как изменяется осциллограмма при отсутствии синхронизации?
В чем отличие внутренней и внешней синхронизации?
Каким образом возможно изменить размер осциллограммы по вертикали?
На что влияет ручка управления «POSITION»?
Чем управляет ручка «TIME/DIV»?
С чем связана ручка «MODE» в зоне управления «VERTIKAL»?
Как изменяется режим работы осциллографа если ручку AC-GND-DC перевести в положение GND?
В каком положении должны находиться ручки «LEVEL» и «SWP. VAR» в процессе работы осциллографа?
Объясните технологию измерения амплитуды гармонических и негармонических сигналов.
Возможно ли с помощью осциллографа измерить частоту неизвестного генератора?
Как измерить длительность импульса исследуемого сигнала?
Как измерить постоянное напряжение с помощью осциллографа?
