Cодержание
Введение 3
Техническое задание на проект 4
1 Энерго-кинематический расчет привода 5
1.1 Подбор электродвигателя 5
1.2 Определение нагрузочных характеристик на валах привода 8
2 Расчет передач привода 10
2.1 Выбор материалов и расчет допускаемых напряжений 10
2.2 Проектный расчет передач привода 18
2.3 Проверочный расчет передач привода 20
2.3.1 Проверочный расчет передачи по контактным напряжениям 20
2.3.2 Проверочный расчет передачи по напряжениям изгиба 21
3 Расчет тихоходной передачи с помощью ЭВМ 22
4 Расчет элементов приводного вала 23
4.1 Проектный расчет звездочек и других элементов приводного вала 23
5 Расчет валов привода 25
5.1 Проектный расчет всех валов привода 25
5.2 Проверочный расчет тихоходного вала на усталость 27
6 Подбор подшипников качения для всех валов привода 32
6.1 Предварительный выбор подшипников и его обоснование 32
6.2 Проверочный расчет подшипников тихоходного вала 34
7 Расчет всех шпоночных соединений привода 33
8 Выбор и расчет муфт 36
9 Смазка редуктора и узлов привода 38
10 Составление компоновочной схемы редуктора 39
11 Техника безопасности при эксплуатации привода 40
Заключение 41
Список использованных источников 42
Приложения 43
ВВЕДЕНИЕ
Детали машин являются первым из расчетно-конструкторских курсов, в котором изучают основы проектирования машин и механизмов. Именно по этой дисциплине выполняют первый курсовой проект, требующий от студента знания не отдельной дисциплины, а ряда дисциплин в комплексе. Выполняя этот проект, студент использует материал, изученный в таких дисциплинах как сопромат, материаловедение, теоретическая механика и т.д. Курсовой проект по деталям машин является первой творческой работой студента.
Основная цель курсового проекта по деталям машин – приобретение студентом навыков проектирования. Работая над проектом, студент выполняет расчёты, учится рациональному выбору материалов и форм деталей, стремится обеспечить их высокую экономичность, надёжность и долговечность. Приобретённый студентом опыт является основой для выполнения им курсовых проектов по специальным дисциплинам и для дипломного проектирования, а так же всей дальнейшей конструкторской работы.
При выборе типов передач, вида зацепления, механических характеристик материалов необходимо учитывать, что затраты на материалы составляют значительную часть стоимости изделия. Поиск путей снижения массы проектируемых объектов является важнейшей предпосылкой дальнейшего прогресса, необходимым условием сбережения природных ресурсов. Большая часть вырабатываемой в настоящее время энергии приходится на механические передачи, поэтому их КПД в известной степени определяет эксплуатационные расходы.
Выполнением курсового проекта по «Деталям машин» завершается общетехнический цикл подготовки студентов. При выполнении моей работы активно используется знания из ряда пройденных предметов: теоретической механики, сопротивления материалов, технологий металлов и др.

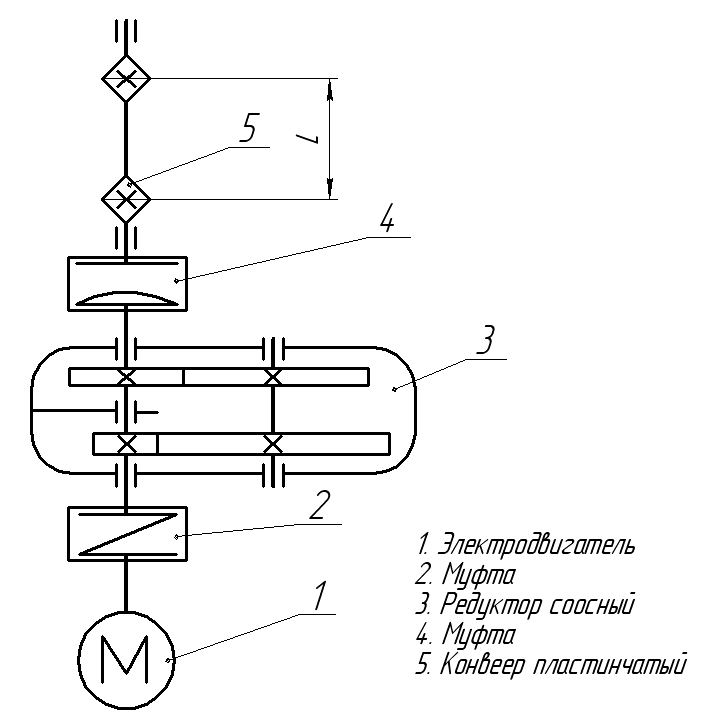

Объектом курсового проекта является привод с цилиндрическим двухступенчатым соосным редуктором. Привод также включает в себя: электродвигатель, муфты– упругие, приводной вал с двумя звёздочками.
В курсовом проекте необходимо произвести энергетический и кинематический расчёт привода, выбрать материал зубчатых передач и определить допускаемые напряжения для них, выполнить проектный и проверочный расчёт передачи и валов, выбрать подшипники и произвести проверочный расчёт, рассчитать шпонки и выбрать муфты. Так же необходимо разработать раму, вал со звёздочками и рабочие чертежи деталей.
ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТ
Спроектировать привод пластинчатого конвейера
Исходные данные:
Ft = 7 кН
V = 0,35 м/c
P = 100 мм
Z = 10
L = (1,1+1,5)*Dзвездочки мм
Срок службы: 10 лет
К сут. = 0,66
К год. = 0,8
Разработать:
Общий вид привода
Редуктор
Приводной вал со звездочками и подшипниками
Раму или плиту
Рабочие чертежи деталей
