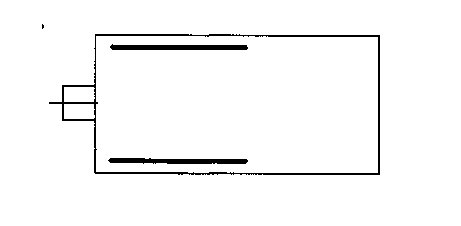

Раздел 4. Расчёт топки.

№

Наименование

обо зн.

способ определения

вел-на

размер

1

Условный коэффициент загрязнения экранов

ξ

учебник Λ.11 стр.142

0,55

-

2

Коэффициент эффективности экранов

ψ

ψ=æ*ξ

0,54

-

3

Эффективная толщина излучающего слоя газов

S

2,54

м

4

Предварительная температура газов на выходе из топки

Vупр

учебник Л1 стр. 140

1000

°С

5

Их энтальпия

Yг"

Y-t диаграмма

19500

кДж/кг

6

Парциальное давление трёх атомных газов

Рп

r_п * Р= 0,083-0,1

0,012

МПа

7

Коэффициент ослабления лучей золовыми частицами

К _г

учебник Л1 стр.143

13

8

Коэффициент ослабления лучей, для жидкого и газообразного топлива

К

К=Кг- r_п

1,56

9

Степень черноты

α

учебник Л.11 стр. 145

0,33

—

10

Суммарная оптическая толщина газовой среды

КРS

3,15*0,1*2,54

0,4

—

11

Температура горячего воздуха

t_гв

задание

30

°С

12

Его энтальпия

Yгв

раздел 3 пункт 5

427

кДж/кг

13

Теплота внесённая воздухом в топку

Qв

α_т * Y_гв

491

кДж/кг

14

Тепловыделение в топке на 1кг (1м³ топлива

Qт

40754

кДж/кг

15

Теоретическая температура горения

Vа

Y-t диаграмма

1800

°с

16

тепловыделение на 1м2 поверхности стен в топке

153,6

кВт/м²

17

Параметр топки

М

учебник Л.11 стр. 146

0,55

—

18

Действительная температура газов на выходе из топки

V_т

учебник Л. 11 стр. 148

960

°с

19

Энтальпия газов на выходе из топки

Vт"

Y-t диаграмма

18400

кДж/кг

20

Теплота переданная излучением в топке

Qл

φ(Q_т-Y_т”)

21227

кДж/кг

21

Удельная нагрузка экранов

73,5

кВт/м²
