8.4.2. Последовательность решения.
Каждый студент, решая инженерную задачу, должен выполнить следующие подготовительные и чертежно-графические операции.
Ознакомиться с содержанием задачи.
Пусть задача сформулирована так. Построить контуры строительной площадки и участка дороги в проекциях с числовыми отметками. Возможные исходные варианты представлены в табл.1. Для каждого варианта должны быть определены значения следующих исходных количественных параметров (см. рис. 20, 21):
отметка площадки или горизонтального участка дороги, (м);
азимут;
радиус кривой скругления дороги R;
направление сечения.

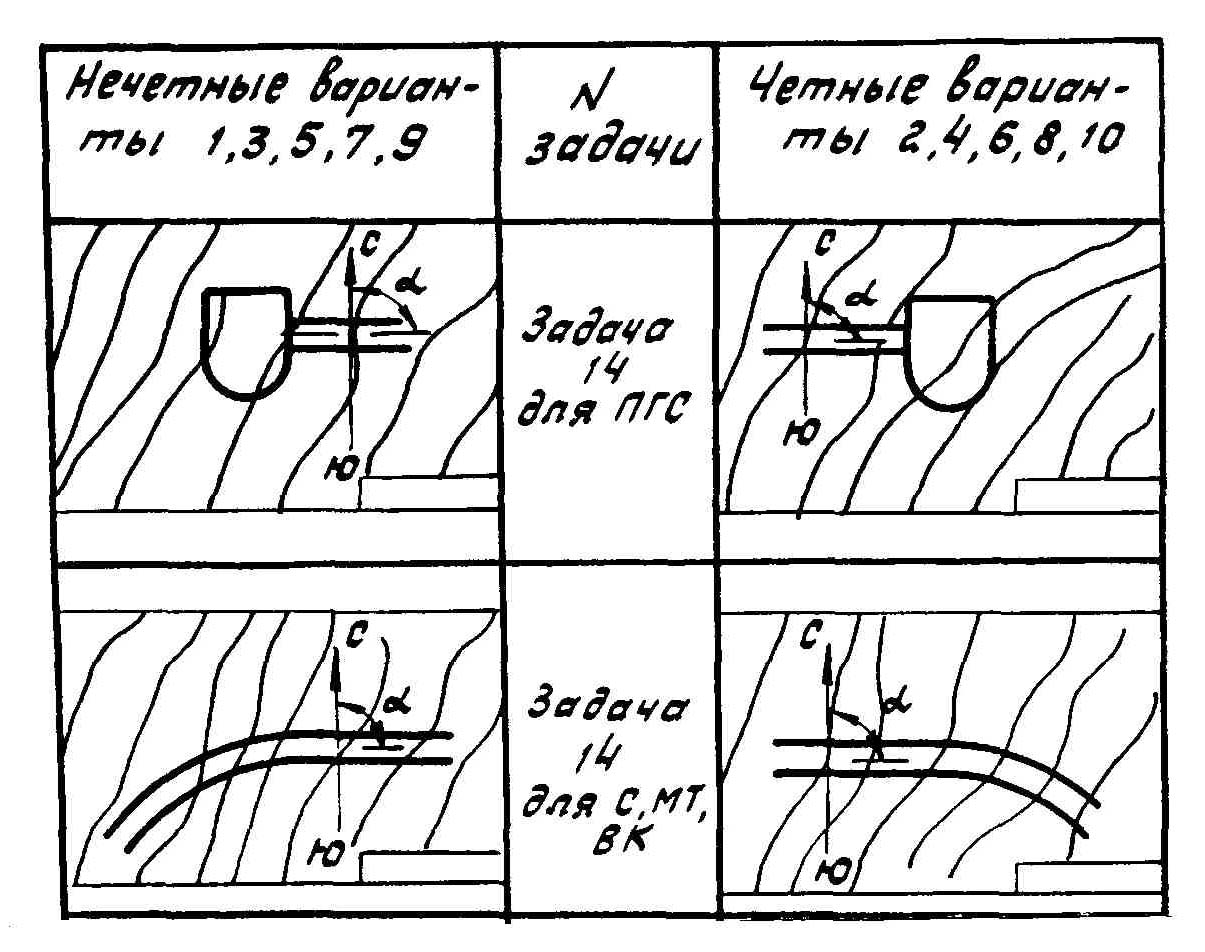

Т
аблица
1
Выбрать и изучить метод решения.
Подготовить формат A3 (начертить рамку, основную надпись).
Над основной надписью изобразить линейный масштаб чертежа М1:200 (1 м на местности должен соответствовать 5 мм чертежа).
Разметить положение горизонталей рельефа местности в соответствии с вариантом и провести их сплошными тонкими линиями. Для этого чертеж-задание необходимо увеличить в 4 раза.
Студентам специальности ПГС нанести на плане контуры строительной площадки и аппарели, положение которых должно соответствовать исходным данным. Студентам специальностей С, МТ, ВК изобразить на плане местности контуры горизонтального криволинейного участка дороги радиуса Р и наклонную аппарель. Центр дуги радиуса Р должен располагаться так, чтобы ось дороги пересекла горизонтали топографической поверхности под углом, близким к 90°. Поэтому центр дуги радиуса Р может располагаться либо вверху, либо внизу формата в зависимости от значения угла . Точки нулевых работ целесообразно назначать в пределах горизонтального (криволинейного) участка дороги.
Используя линейный масштаб, над основной надписью построить график масштабов уклонов насыпи — iн = 1:1,5; выемки — iв = 1:2 и аппарели iа = 1:5 в виде их профиля и определить по нему интервалы — Lн, Lв, La. Интервалы могут быть определены и как величины, обратные уклонам.
Определить точки нулевых работ как точки пересечения горизонтали местности с одноименной отметкой с контуром строительной площадки или дороги. Также определить места расположения насыпей и выемок.
Построить масштабы уклонов плоскостей откосов насыпей, выемок, обозначить числовые отметки.
Построить горизонтали аппарели, откосов и линии их пересечения.
Определить точки пересечения горизонталей топографической поверхности с горизонталями откосов, построить границы откосов насыпей и выемок.
По направлению ската воды откоса изобразить бергштрихи.
Обвести линии пересечения откосов насыпей и выемок с топографической поверхностью.
В нижней части формата слева от основной надписи построить профиль строительной площадки или дороги в соответствии с вариантом положения секущей плоскости.
Оформить эпюр.
