31.В чем принципиальное отличие невставного (трубного) и вставного штангового насоса?
Невставные насосы НН спускаются в скважину по частям: цилиндр на колонне НКТ, плунжер на колонне штанг.
Достоинство: максимальное использование диаметра скважины. Недостаток: нарушение рабочих поверхностей при СПО, максимальный простой скважины при его замене.
По конструктивному исполнению НН подразделяются на НН1 и НН2. Достоинство НН1: высокая надежность и работоспособность в скважинах с повышенным содержанием мехпримесей. Недостаток: низкая производительность. Достоинство НН2: максимальная производительность для ШСН. Недостатки: низкая надежность замены клапана в скважинах с содержанием парафина , солей, асфальтенов; большие затраты времени на ловильные работы.
Вставные НВ – насос устанавливается в скважину в собранном виде на штангах. Основным недостатком является то, что хуже используется поперечное сечение скважины; низкая надежность замены в скважинах с повышенным содержанием солей и парафина.
Достоинство НВ2: цилиндр не загружен. Он может быть втулочным и цельнометаллическим.
Конструкция НВ1 аналогична НВ2, но отличие в том, что опора замковая расположена в верхней части и из этого не затруднит извлечение его из скважины. Недостаток: цилиндр подвергается знакопеременным нагрузкам. Общее достоинство НВ: меньший простой скважины при ремонте.

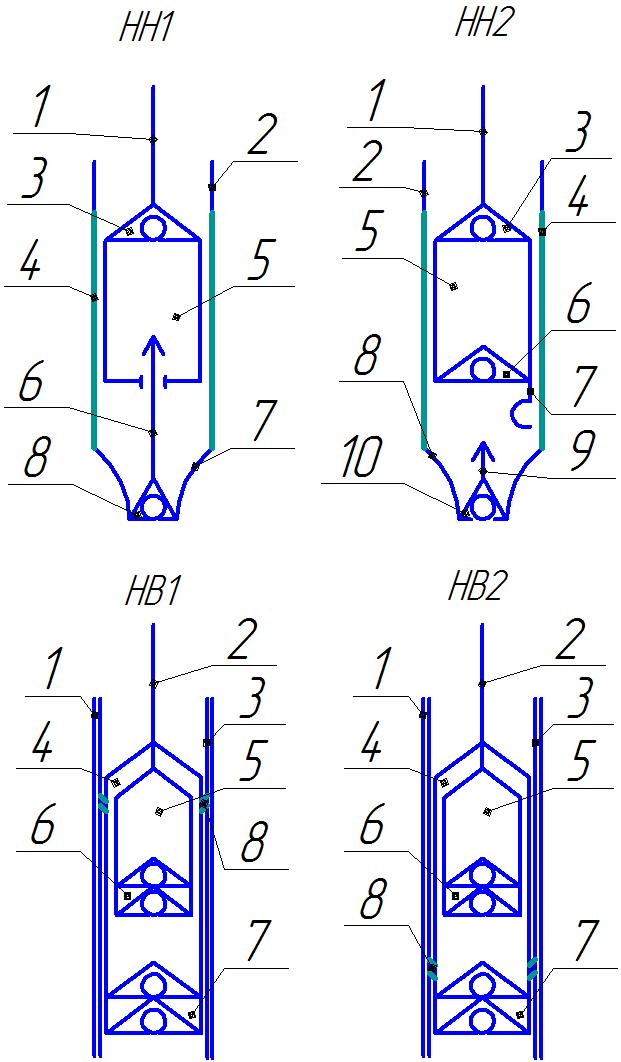

НН1
1) колона насосных штанг
2) НКТ
3) нагнетательный клапан
4) цилиндр
5) плунжер
6) длинный шток находящийся в теле пустотелого плунжера
7) патрубок удлинитель
8) всасывающий клапан
НН2
6) входной нагнетательный клапан
7) захватное устройство
8) патрубок удлинитель
9) короткий шток
НВ1,2
1) обсадная колона
2) колона насосных штанг
3) колона НКТ
4) цилиндр
5) плунжер
6) сдвоенные нагнетательные клапаны находящиеся всегда в НВ в нижней части плунжера
7) сдвоенные стационарные всасывающие клапана, находящиеся в корпусе цилиндра
8) замковая опора для НВ1
9) замковая опора для НВ2

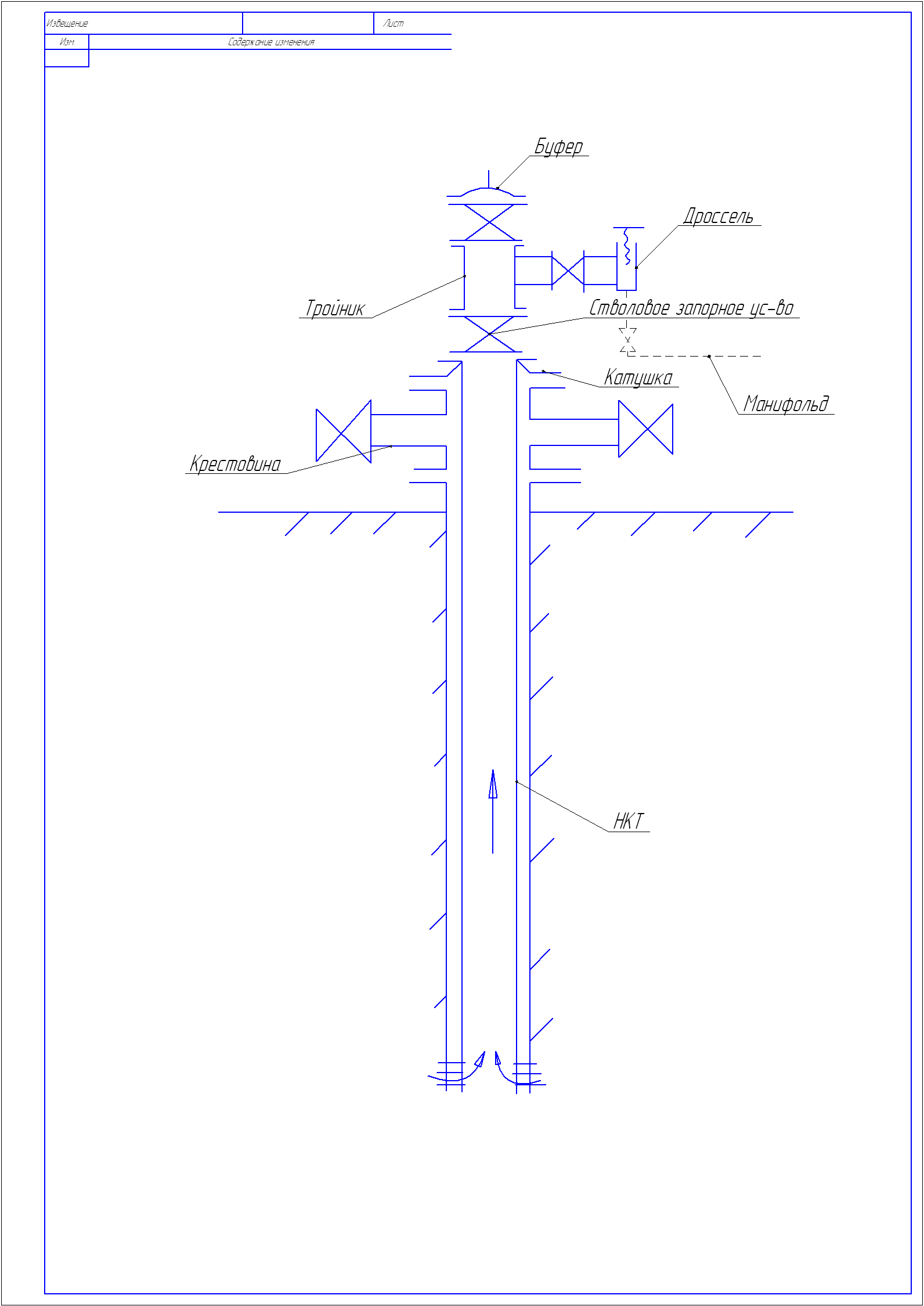

16.Нарисуйте схему размещения скважинного оборудования фонтанной скважины?
8.Для каких условий работы предназначен скважинный диафрагменный насос?
Погружной диафрагменный насос предназначен для добычи нефти из малодебитных скважин с внутренним диаметром ОК не менее 128,7 мм. Показатели назначения по перекачивающим средам: кинематическая вязкость, при которой обеспечивается работа без изменения кпд 1 мм2/с; мехпримесей не более 2г/л; содержание попутного газа на приеме насоса до 10%; сероводорода до 0.01г/л; рабочий диапазон температур от 5 до 90 градусов по Цельсию; водородный показатель попутной воды рН 6 – 8.5; содержание попутной воды в нефти в любом количестве.
14.Условное обозначение оборудования фонтанной скважины?
Пример обозначения: АФК3аА-21х65К2ХЛ
АФ - арматура фонтанная
Способ подвешивания скважинного трубопровода в переводнике трубной головки – К.
3 - номер схемы арматуры. а – при двухрядной конструкции концентричной подвески труб.
А – автоматический способ управления задвижками.
21- Рабочее давление, МПа
65- Внутренний диаметр манифольда
ХЛ – , климатическое исполнение, для холодной климатической зоны.
К2 – исполнение по коррозионностойкости: с содержанием Н2S и СО2 до 6% по объему каждого, с оборудованием, изготовленным из высококачественной стали.
