48. Какую роль выполняют дискретные и аналоговые сигналы?
дискретные и аналоговые сигналы служат для передачи данных на расстояния. По типу передаваемого сигнала различают аналоговую и цифровую связь. Аналоговая связь — это передача непрерывного сигнала (например, звука или речи). Цифровая связь — это передача информации в дискретной форме (цифровом виде). Цифровой сигнал по своей физической природе является «аналоговым», но этот аналоговый сигнал (импульсный и дискретный) наделяется свойствами числа, в результате чего для его обработки становится возможным использование численных методов.
Дискретные сообщения могут передаваться аналоговыми каналами и наоборот. В настоящее время цифровая связь вытесняет аналоговую (происходит оцифровка), поскольку аналоговые сигналы перед отправкой могут быть преобразованы в дискретные и после приема восстановлены без существенных потерь. Условия, обеспечивающие возможность такого преобразования, задаются теоремой Котельникова.
49. Какие линии связи используются для передачи телеинформации?
Для передачи телемеханической информации используют выделенные для этого линии связи (проводные и кабельные), радиоканалы, оптические, гидравлические и акустические каналы, распределительные электрические сети и линии электропередачи. Нередко телемеханическая информация передаётся по каналам, предназначенным для передачи др. сигналов — например, по телефонным каналам и каналам передачи данных. В этом случае для телемеханических сигналов выделяют определённый диапазон частот канала или целиком незанятый телефонный или телеграфный канал. По одному стандартному телефонному каналу можно передавать управляющую информацию на десятки и даже сотни КП. При использовании выделенных проводных линий аппаратура КП обычно подключается параллельно к общей линии, структура которой может быть достаточно сложной (древовидной, кольцевой, кустовой и смешанной). Значительно реже (вследствие низкой надёжности) применяется цепочечное соединение линий связи и аппаратуры отдельного КП. Если для передачи телемеханической информации используют радиоканалы, то Т. называется радиотелемеханикой. Совокупность устройств, посредством которых с помощью человека-оператора осуществляется управление объектами и контроль за их состоянием на расстоянии, называется телемеханической системой
50.Поясните принципы использования высоковольтных линий для передачи телемеханических сообщений.
Использование высоковольтных линий для передачи телемеханических сообщений имеет ряд преимуществ: ЛЭП обладают высокой механической прочностью, хорошей изоляцией, их направление совпадает с направлением передачи телемеханических сообщений, поэтому отпадает необходимость сооружения специальных линий связи.
Имеется ряд схем присоединений ВЧ аппаратуры к проводам воздушных линий: фаза - земля фаза-фаза, две фазы - земля и др. Наиболее распространенный является схема фаза – земля

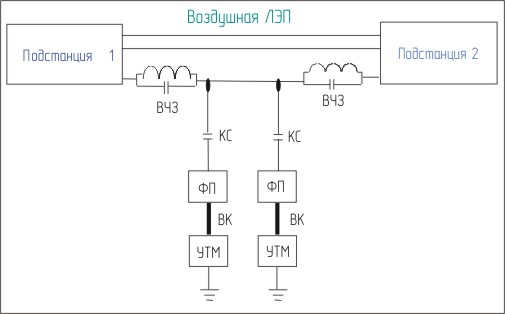

УТМ - устройства телемеханики соединяются с высоковольтной линией высоковольтными кабелями ВК. Чтобы исключить влияние высокого напряжения, УТМ отделяют от линии конденсаторами связи КС, которые представляют большое сопротивление для переменного тока F=50 Гц и малое сопротивление для ВЧ сигналов телемеханики (для ВЛ 110 кВ их емкость С=2200 пкФ =2200 10-12 Ф , таким образом Хс = 1/2pfС >> Х линии) /8, 10/. ФП - фильтр присоединения и КС - конденсатор связи составляют полосовой фильтр, настроенный на передающую частоту сигналов телемеханики. ВЧЗ - высокочастотный заградитель предотвращает растекание токов высокой частоты в сторону подстанций 1 и 2. Для переменного тока частотой 50 Гц его сопротивление незначительно. Необходимо отметить, что на качество таких каналов связи оказывают отрицательное влияние коронирование проводов, повреждение изоляции, коммутационные и атмосферные перенапряжения. Эти явления создают высокий уровень помех. Для увеличения помехоустойчивости применяют ВЧ обработку линий по схеме фаза-фаза, т.е. между двумя проводами, хотя при этом количество аппаратуры удваивается.
