1. Каково назначение автоматизированной системы диспетчерского управления?

Автоматизированная система диспетчерского управления энергосистемой предназначена для повышения надежности и эффективности оперативно - диспетчерского и технологического управления объектами, входящими в состав энергосистемы. АСДУ представляет собой совокупность технических средств и информационно - математического обеспечения, используемых для диспетчерского управления энергетическими объектами на основе ЭВМ. АСДУ используется на всех уровнях иерархии управления энергосистемами.

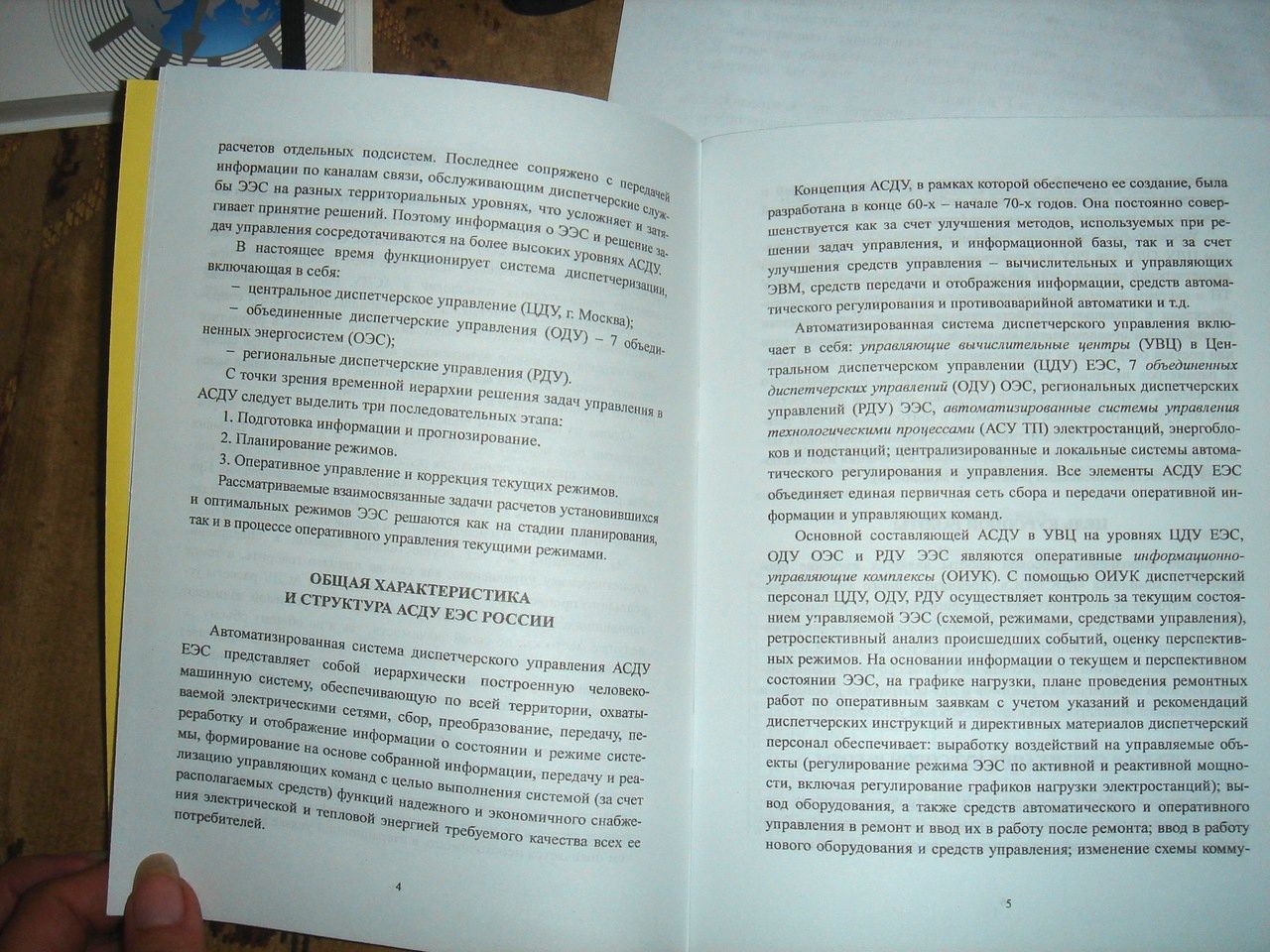

Основной составляющей АСДУ в УВЦ являются оперативные информационно-управляющие комплексы (ОИУК), с помощью которых диспетчерский персонал ЦДУ, ОДУ и ЦДС осуществляет: контроль за текущим состоянием управляемой энергосистемы (схемой, режимами и средствами управления), ретроспективный анализ происшедших событий, оценку перспективных режимов. Используя информацию о текущем и перспективном состоянии ЭЭС, графиках нагрузки, планах проведения ремонтных работ по оперативным заявкам с учетом указаний и рекомендаций диспетчерских инструкций и директивных материалов, диспетчерский персонал обеспечивает:

• выработку воздействий на управляемые объекты (регулирование режима ЭЭС по активной и реактивной мощности, включая регулирование графиков нагрузки электростанций);

• вывод оборудования и средств автоматического и оперативного управления в ремонт и ввод их в работу после ремонта;

• ввод в работу нового оборудования и средств управления;

• изменение схемы контролируемой сети;

• ликвидацию аварийных ситуаций и восстановление нормального режима работы ЭЭС;

• ведение оперативной отчетности;

• передачу оперативной информации.

2.

3. Сравнение еэс России с другими энергообъединениями.

Преимущества объединения электрических станций и сетей в ЕЭС России

Параллельная работа электростанций в масштабе Единой энергосистемы позволяет реализовать следующие преимущества:

снижение суммарного максимума нагрузки ЕЭС России на 5 ГВт;

сокращение потребности в установленной мощности электростанций на 10-12 ГВт;

оптимизация распределения нагрузки между электростанциями в целях сокращения расхода топлива;

применение высокоэффективного крупноблочного генерирующего оборудования;

поддержание высокого уровня надёжности и живучести энергетических объединений.

Совместная работа электростанций в Единой энергосистеме обеспечивает возможность установки на электростанциях агрегатов наибольшей единичной мощности, которая может быть изготовлена промышленностью, и укрупнения электростанций. Увеличение единичной мощности агрегатов и установленной мощности электростанций имеет значительный экономический эффект.

Особенности ЕЭС

ЕЭС России располагается на территории, охватывающей 8 часовых поясов. Необходимостью электроснабжения столь протяжённой территории обусловлено широкое применение дальних электропередач высокого и сверхвысокого напряжения. Системообразующая электрическая сеть ЕЭС (ЕНЭС) состоит из линий электропередачи напряжения 220, 330, 500 и 750 кВ. В электрических сетях большинства энергосистем России используется шкала напряжений 110—220 — 500—1150 кВ. В ОЭС Северо-Запада и частично в ОЭС Центра используется шкала напряжений 110—330 — 750 кВ. Наличие сетей напряжения 330 и 750 кВ в ОЭС Центра связано с тем, что сети указанных классов напряжения используются для выдачи мощности Калининской, Смоленской и Курской АЭС, расположенных на границе использования двух шкал напряжений. В ОЭС Северного Кавказа определённое распространение имеют сети напряжения 330 кВ.

4. Задачи оперативно- диспетчерского управления.

Цели- разработка и ведение режимов энергосистем, обеспечивающих надежное и беспере­бойное снабжение потребителей электрической и тепловой энергией удовлетворительного качества при максимальной эко­номичности работы энергосистемы в целом, создание возмож­ности безопасного обслуживания оборудования энергосистемы.

Для достижения данной цели при реализации диспетчер­ского управления приходится решать следующие задачи:

• долгосрочное и краткосрочное планирование графиков нагрузки энергосистем;

• составление балансов мощности и энергии;

• разработка нормальной и ремонтных схем энергосистемы;

• регулирование частоты и активной мощности;

• регулирование напряжения и реактивной мощности;

• расчеты статической и динамической устойчивости;

• внутрисуточная оптимизация режимов;

• экспрессные расчеты потокораспределения в электри­ческой сети в вынужденных режимах работы энергосистемы;

• рассмотрение заявок на вывод оборудования в ремонт;

• руководство оперативными переключениями в электри­ческих сетях;

• ведение служебной документации и др.
